一、产品介绍

1 核心定位

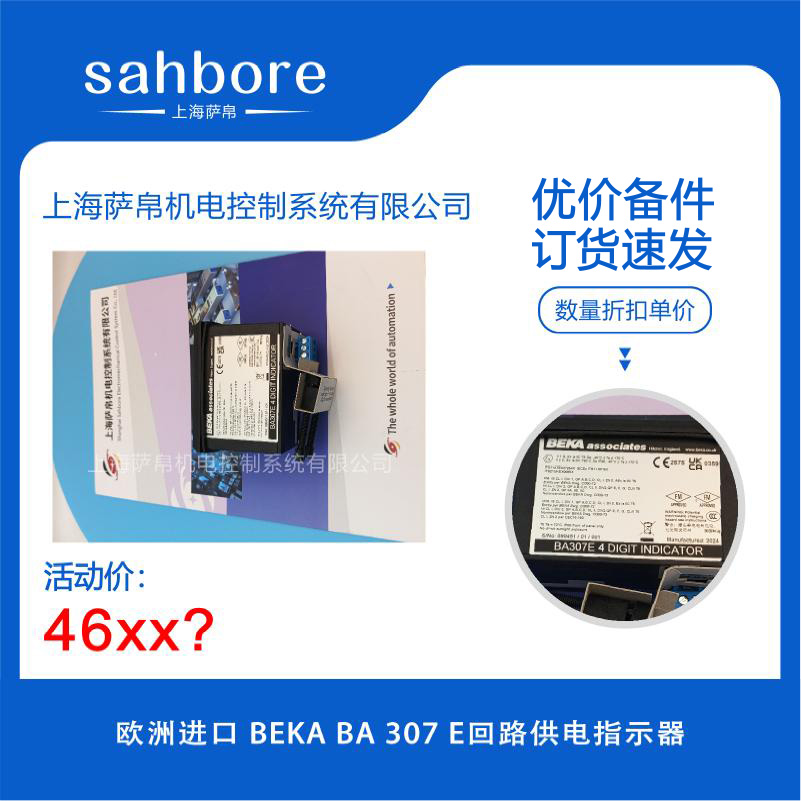

BEKA BA 307 E 是一款欧洲原装进口的第四代本质安全型 4/20mA 回路供电指示器，专为在危险区域内以直观的工程单位显示测量变量而设计。该产品在电气和机械性能上与上一代行业标准 BA 307C 完全兼容，但在显示效果上进行了重大升级，是替代传统指针式仪表的理想升级选择。

2 升级亮点
BA 307 E 最大的改进在于采用了全新的大尺寸全四位数 LED 显示屏，字符高度达到 15mm，可视性大幅提升。产品安装在标准的 96×48mm 面板开孔 DIN 外壳中，能够完美适配现有仪表盘，广泛应用于石油、化工及电力等工业现场的信号监测。

二、功能特点

1 超大四位数显示
配备 15mm 高的 LED 数字显示屏，能够清晰显示四位完整数字（含小数点及符号），即使在远距离或光线较暗的环境下也能保证极高的数据可读性，彻底解决了传统小屏仪表读数困难的问题。

2 本质安全防爆设计
产品通过严格本安认证，支持 2 线制 4/20mA 回路供电，无需外部电源，直接从信号回路获取能量。既简化了接线，又确保在 Zone 0/1/2 等危险区域内使用的绝对安全。

3 灵活工程单位转换
BA 307 E 可通过面板拨码开关或按键，将 4/20mA 信号线性转换为用户所需的工程单位（如 ℃、bar、Pa、m³/h 等），并支持小数点位置自定义设置，实现所见即所测。

4 掉电记忆保护
内置 EEPROM 存储器，具备掉电数据保持功能。即使现场供电回路意外断开或重启，已设定的量程、工程单位、小数点位置等参数均不会丢失，上电后自动恢复原设定，无需重新校准。

5 根提取与线性化功能
内置根提取器和可调节的十六段线性化器，可将流量等平方根信号或罐液位等非线性变量以线性工程单位准确显示，适用场景远超普通指示器。

6 现场刻度卡更换
刻度卡可在现场安装时轻松标记测量单位，无需拆卸指示器外壳或将其从面板上取下。如订购时未指定测量单位，则安装空白刻度卡，方便现场自定义。

三、技术参数

1 信号输入
支持标准 2 线制 4/20mA 模拟量输入，输入阻抗极低，对回路信号影响微乎其微。过载能力达 ±200mA 或 ±30V 不会损坏指示器。

2 供电方式
采用回路供电模式（Loop Powered），工作电压范围为 12V DC 至 30V DC，由外部 4/20mA 变送器提供能量。电压降在 20℃时低于 1.2V，在 -40℃时低于 1.3V，选用背光时低于 5V。

3 测量精度
具备高精度 A/D 转换能力，精度优于 ±0.1% FS（满量程），线性度 ±0.02% 量程 ±1 位数，满足绝大多数工业过程控制的监测需求。

4 响应时间
信号处理速度快，响应时间小于 250ms，读取速率每秒 2 次，能够实时跟踪现场信号变化，无明显滞后。

5 工作温度
工作温度范围 -40℃ 至 +70℃，储存温度 -40℃ 至 +85℃，湿度在 40℃ 非冷凝时可达 95%，适应极端工业环境。

6 防护等级
前面板防护等级达到 IP66，后面板 IP20，具有极强的防尘防水能力，可适应潮湿、多尘甚至户外等恶劣安装环境。

四、产品尺寸

1 面板开孔尺寸
该仪表遵循国际标准面板安装规范，所需矩形开孔尺寸为 92mm（宽）× 45mm（高），即标准的 96×48mm 系列，可直接替换安装在现有仪表盘上。

2 外形结构尺寸
仪表整体深度（凸出面板距离）较上一代更短，重量仅约 0.2kg，体积紧凑，不会过多占用控制柜内部空间。

3 显示区域尺寸
正面有效显示区域宽大，15mm 高的数字占据面板主要视觉中心，配合深色背景与高亮 LED，对比度极高，具有非常宽的视角。

五、选型指南

1 确认信号类型
选型时首先需确认现场变送器输出为 4/20mA 电流信号且为两线制回路供电。若为电压信号或三线制供电，则不适用此型号。

2 匹配工程单位
根据现场测量的物理量（温度、压力、流量、液位等）选择对应的工程单位代码，需在订购或设置时明确。支持 -9999 至 +9999 全范围显示，3 位小数点可选。

3 确认防爆区域
产品虽为本安型，但选型时仍需根据现场危险区域等级（如 Zone 1 或 Zone 2）确认关联设备（如安全栅）的匹配性，确保整回路安全。所有输入安全参数与 BA 307C 相同或更大，可安全替换早期型号。

4 外壳材质选择
标准款为高强度工程塑料外壳，耐腐蚀抗冲击。如有特殊需求可选 BA 307E-SS 加固型（不锈钢外壳）或 BA 307NE 耐冲击型，适应更恶劣的现场环境。

5 确认安装方式
标准款为面板安装式，如需现场管道安装可选配 BA 392D/BA 393 管道安装套件。刻度卡和标签可免费工厂定制，也可现场自行更换。

六、应用领域

1 石油与天然气
广泛用于油气开采、输油管道及炼油厂的控制室，用于监测管道压力、储罐液位及流体流量，其防爆特性完美契合该行业的高安全要求。

2 化工与制药
在化学反应釜、存储罐等设备上，用于实时显示反应温度、容器压力及药液流量。IP66 的防护等级使其能抵御化学气体的腐蚀和清洗水的冲刷，根提取与线性化功能可直接显示罐液位。

3 电力与水务
应用于电厂的冷却水系统、水泵房及污水处理厂，用于监测水泵运行电流对应的流量或水池液位，大屏显示方便巡检人员快速读取数据。

4 暖通空调（HVAC）
在大型建筑的中央空调系统中，用于冷冻水供回水温度、差压及风量的监测显示，替代传统表盘，提升系统的现代化管理水平。

5 称重与配料
内置皮重功能（Tare），可用于称重显示和配料控制应用，零点和跨度可独立调节，方便现场校准。

七、总结

1 综合评价
BEKA BA 307 E 是一款专为现代工业过程控制打造的高性价比回路供电指示器。它成功解决了传统指针仪表读数不清、安装不便的痛点，同时通过本质安全设计和 IP66 防护，保证了在恶劣及危险环境下的长期稳定运行。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
