一、产品介绍

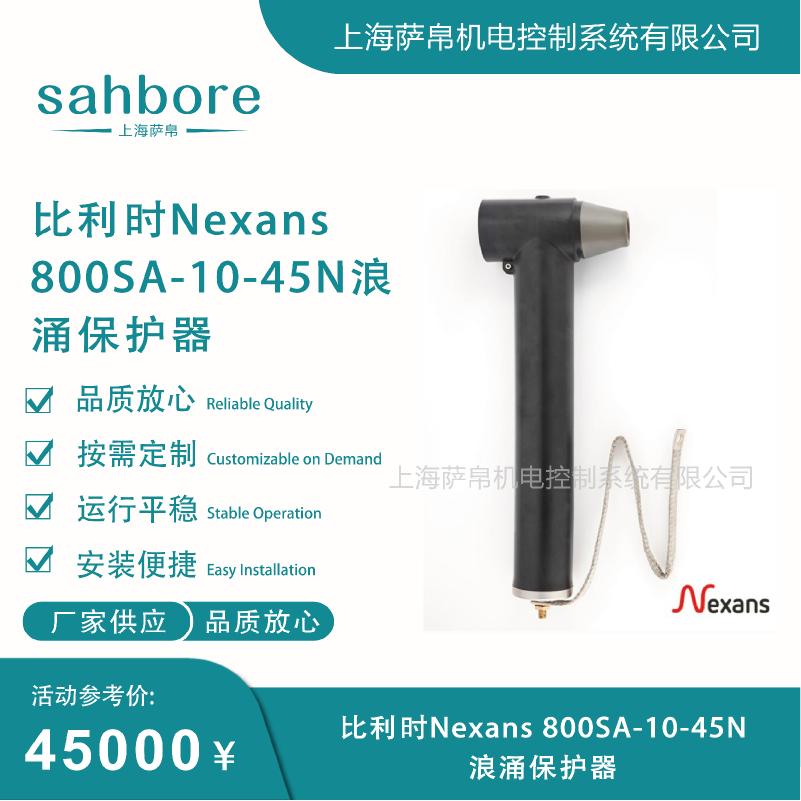

比利时Nexans 800SA-10-45N是Nexans旗下Euromold系列中压肘型插拔式金属氧化物避雷器，属于Interface C可分离连接器配套产品。型号中"800SA"代表Euromold系列肘型插拔避雷器、"10"代表标称放电电流In=10kA（8/20μs）、"45"代表额定电压Ur=45kV（适配35kV系统，最高运行电压Um=45kV）、"N"代表标准型带不锈钢接地引线。该避雷器采用全氧化锌MOV阀片为核心元件，外层一体注塑EPDM三元乙丙橡胶绝缘护套加导电橡胶屏蔽层，T型公头可直接插入Nexans 480TB/484TB/489TB等欧式可分离连接器使用，无需额外支架与现场浇筑，是专为35kV中压系统变压器、电缆及开关设备提供雷电与操作过电压保护的插拔式免接线方案，广泛配套海外35kV箱式变电站、风电塔筒升压变及露天矿配电变压器使用。

二、功能特点

1. 插拔式免接线快速安装
   T型公头直插Interface C标准可分离连接器（适配630～1250A的480TB/484TB/489TB系列），省去传统避雷器的现场支架固定与电缆浇筑工序，箱变预装时直接插接即可，大幅缩短施工周期。

2. 45kV高耐压覆盖35kV全系列
   额定电压Ur=45kV、最大持续运行电压Uc=36kV，完美适配35kV中性点非有效接地及经消弧线圈接地电网，覆盖国内35kV与海外42kV两大电压等级。

3. 10kA标称放电电流主流配置
   In=10kA（8/20μs），大电流耐受100kA（4/10μs），可承受直击雷与操作过电压双重冲击，满足35kV系统主流防雷需求。

4. 低残压保护变压器绝缘
   雷电冲击残压≤105kV（In工况）、操作冲击残压≤85kV，有效将过电压钳位在35kV变压器绝缘耐受范围内，保护裕度充足。

5. IP68全密封EPDM绝缘护套
   一体注塑EPDM三元乙丙橡胶外壳，抗紫外线、耐湿热、耐老化，户外与地坑安装均可免维护，适应高温高湿、沿海盐雾及高原昼夜温差等恶劣环境。

6. 内置接地端子加专用引线
   N型标配不锈钢软接地引线与内置接地端子，可直接连接变压器外壳或接地箱，接地可靠无需额外处理。

7. 出厂100%全检
   每台均通过工频耐压93.5kV/1min、局部放电≤10pC（2Uo）、临界电压等全套测试，附3.1材质证书，可靠性有保障。

三、选型指南

1. 确认系统电压等级
   "45"对应Ur=45kV、Uc=36kV，适配35kV系统。如系统为42kV等级（如海外项目），此型号同样适用；如为国内10kV或38.5kV系统则需选其他Ur值。

2. 确认放电电流是否满足
   In=10kA为35kV系统主流配置，如雷暴风险极高或处于直击雷多发区可选更高In规格（如20kA），如仅需操作过电压保护10kA已足够。

3. 确认连接器接口匹配
   本型号为Interface C标准T型公头，需确认现场已安装Nexans 480TB/484TB/489TB系列可分离连接器，如用其他品牌肘型头需确认接口尺寸是否兼容。

4. 确认是否需要接地引线
   "N"为标准带接地引线配置，如现场接地方式不同可选其他接地结构，确认接地线截面积≥16mm²铜缆以保证低接地电阻。

5. 确认户外防护需求
   IP68全密封设计已满足户外与地坑安装要求，如用于特殊腐蚀性环境可确认EPDM材质是否满足耐化学要求。

6. 确认标准与认证
   产品执行IEC 60099-4、CENELEC HD 629.1标准，如项目要求ATEX防爆认证需另选配防爆型号，普通35kV电力系统无需防爆。

四、技术参数

1. 品牌：Nexans（比利时）

2. 型号：800SA-10-45N

3. 系列：Euromold Interface C肘型插拔避雷器

4. 额定电压Ur：45kV

5. 最大持续运行电压Uc：36kV

6. 标称放电电流In：10kA（8/20μs）

7. 大电流耐受：100kA（4/10μs）

8. 雷电冲击残压（In）：≤105kV

9. 操作冲击残压：≤85kV

10. 工频耐压（1min）：93.5kV

11. 局部放电（2Uo）：≤10pC

12. 防护等级：IP68

13. 接地方式：内置接地端子+不锈钢软接地引线（N型）

14. 工作温度：零下40℃至正85℃

15. 绝缘材质：EPDM三元乙丙橡胶一体注塑

16. 核心元件：金属氧化物压敏电阻（MOV）多片串联

17. 执行标准：IEC 60099-4、CENELEC HD 629.1

18. 接口类型：T型公头，直插480TB/484TB/489TB可分离连接器

五、产品尺寸

1. 整体长度
   含视窗约270至310mm（L1-L2），插装后从连接器端面伸出约270至310mm，属于紧凑型中压肘型结构。

2. 壳体外径
   主体外径约50至55mm，与480TB系列Tee连接器匹配，插入后整体轮廓与连接器齐平。

3. 整体重量
   约3.5kg（含EPDM护套与MOV阀柱），全不锈钢接地端子与引线另计约0.3kg，单人即可搬运安装。

4. 接口尺寸
   T型公头适配1/4″BSPP标准接口段，六角对边约46mm，拧紧扭矩不超过40N·m。

5. 安装方式
   管式直插安装，任意方向无限制，直接插入可分离连接器肘型母头，无需底装支架。

六、应用领域

1. 风电35kV箱式变电站
   塔筒内或地面箱变的主变出线侧防雷，EPDM全密封适应风场高温高湿与盐雾环境，插拔式设计便于风机吊装时快速安装。

2. 光伏35kV汇集站与升压站
   35kV电缆终端与逆变器出口的过电压保护，替代传统套管固定式避雷器，免浇筑缩短工期。

3. 海外矿用35kV变压器
   澳洲、南美、非洲矿区露天矿配电主变出线防雷，EPDM耐老化耐水解特性适应极端气候，是此类出口变压器的主力配套型号。

4. 国内35kV环网柜与开关柜
   SF6环网柜、美式箱变出线侧的雷电与操作过电压保护，Interface C直插式适配环网柜肘型接口。

5. 钢铁化工35kV母线与电缆终端
   大型工业用户35kV母线及电缆终端的过电压防护，10kA通流容量满足工业系统操作过电压频繁冲击的工况。

七、总结

比利时Nexans 800SA-10-45N是一款面向35kV中压系统的插拔式免接线肘型金属氧化物避雷器，核心优势在于Interface C标准T型公头可直接插入480TB/484TB/489TB可分离连接器实现快速安装、45kV耐压与36kV持续运行电压覆盖35kV及海外42kV全系列、10kA标称放电电流配合100kA大电流耐受提供充足雷电与操作过电压保护、雷电残压≤105kV有效保护变压器绝缘、EPDM一体注塑IP68全密封适应户外与恶劣环境免维护。选型时重点确认现场已安装Nexans Interface C系列可分离连接器、系统电压为35kV或42kV、10kA通流容量是否满足雷暴风险等级，如需更高放电电流可选20kA规格、如需不同接口需确认连接器型号匹配。
