一、产品介绍

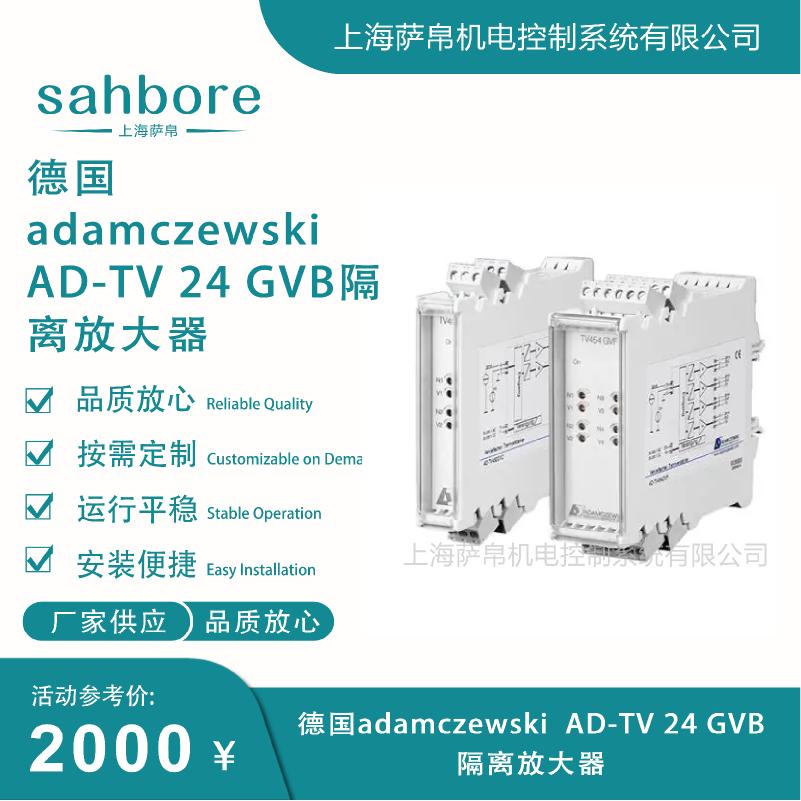

德国adamczewski AD-TV 24 GVB是一款单通道直流隔离放大器，型号中"AD-TV"代表隔离放大器系列、"24"代表24VDC工作电源、"G"代表标准增益版本（Gain）、"V"代表电压输入/输出信号类型、"B"代表DIN导轨安装带底座。该隔离放大器采用磁电耦合隔离技术，内置微型变压器实现输入与输出之间的完全电气隔离，输入侧接收来自传感器或变送器的电压信号，经精密放大与隔离后在输出侧还原为标准电压信号，同时切断输入侧与输出侧之间的地回路，消除接地环路干扰与共模电压对测量精度的影响。整机为标准DIN35mm导轨安装结构，无需额外底板，适用于过程控制、电力监控、楼宇自动化等工业现场的模拟信号隔离与传输。

二、功能特点

1. 磁电耦合三端隔离
   输入信号、输出信号与工作电源三者之间完全隔离，隔离耐压达2.5kV（50Hz，1分钟），信号与电源间隔离耐压达4kV，有效阻断地回路干扰与高压共模冲击。

2. 24VDC单电源供电
   仅需一路24VDC即可同时为输入级、输出级与隔离电源供电，内置DC-DC隔离转换模块，无需额外配置隔离电源，简化系统布线。

3. 电压信号输入输出
   支持0至10V、0至5V等标准电压信号输入，输出同样为0至10V或0至5V标准电压，可直接接入PLC模拟量输入模块或DCS系统，免信号转换。

4. 高精度低漂移
   增益精度优于±0.2%FS，线性度优于±0.1%FS，温漂低至35ppm/℃，长期运行稳定性高，适合对精度要求较高的过程测量场合。

5. 标准DIN35导轨安装
   整机宽度约18mm，直接卡入标准35mm导轨，接线端子为弹簧夹紧式，支持2.5mm²绞合线或4mm²单股线，安装拆卸便捷。

6. 宽工作温度范围
   工作温度覆盖-10℃至+50℃，储存温度-10℃至+70℃，适应一般工业环境与户外控制柜内部安装需求。

7. 电磁兼容性能优异
   符合EN 61326-11工业电磁兼容标准，发射等级EN 55011 CISPR11 B级第1组，可在强电磁干扰环境下稳定工作。

三、选型指南

1. 确认信号类型与量程
   "V"代表电压信号，如现场传感器输出为4至20mA电流信号需选"A"后缀型号，如需热电偶mV信号需选对应mV输入版本，确认输入量程为0-10V还是0-5V。

2. 确认增益配置
   "G"为标准增益（通常为1:1），如需信号放大可选"G2"（增益2倍）或"G5"（增益5倍），如需衰减可选"G0.5"（0.5倍），根据现场信号幅度与后级ADC量程匹配。

3. 确认安装方式
   "B"为DIN导轨安装，如需面板嵌入式安装可选"P"后缀，如需PCB板载安装可选"M"后缀模块版本。

4. 确认供电电压
   本型号固定24VDC供电，如现场仅有12VDC或15VDC电源需选对应电压版本，供电电压范围通常为额定值±10%。

5. 确认隔离等级
   标准型隔离耐压2.5kV（输入/输出）、4kV（信号/电源），如系统存在更高共模电压或安全要求可选增强隔离版本。

6. 确认输出信号匹配
   输出可选0-10V或0-5V，如后级PLC仅接受0-10V输入则选0-10V输出版本，如后级为0-5V输入则选0-5V输出版本以获得更高分辨率。

四、技术参数

1. 品牌：adamczewski（德国）

2. 型号：AD-TV 24 GVB

3. 系列：AD-TV隔离放大器

4. 通道数：单通道（1入1出）

5. 供电电压：24VDC（范围±10%，即21.6至26.4VDC）

6. 输入信号：0至10V或0至5VDC（可选）

7. 输出信号：0至10V或0至5VDC（可选，与输入同量程或不同）

8. 增益：1:1标准型（G），可选0.5/2/5倍

9. 隔离耐压：输入/输出2.5kV，50Hz，1分钟

10. 信号/电源隔离：4kV，50Hz，1分钟

11. 精度等级：±0.2%FS

12. 线性度：±0.1%FS

13. 温度漂移：35ppm/℃

14. 工作温度：-10℃至+50℃

15. 储存温度：-10℃至+70℃

16. 防护等级：IP20（导轨安装，无外壳防护）

17. 安装方式：DIN35mm标准导轨

18. 接线端子：弹簧夹紧，2.5mm²绞合/4mm²单股

19. 电磁兼容：EN 61326-11，EN 55011 CISPR11 B级

20. 安全标准：EN 61010-1，过电压类别II，污染等级2

五、产品尺寸

1. 整体宽度
   约18mm（标准DIN导轨模块宽度），可与同类产品并排密集安装。

2. 整体高度
   约78mm（含接线端子区域），含底座后总高度约103mm。

3. 整体深度
   约103mm（从导轨面到端子端面），安装后突出导轨约78至103mm。

4. 整体重量
   约140g（含底座），单手即可完成导轨安装与拆卸。

5. 接线端子尺寸
   弹簧夹紧式端子，适配2.5mm²绞合线或4mm²单股线，拧紧扭矩0.5N·m。

6. 安装孔位
   标准DIN35导轨卡扣，无额外安装孔，直接推入导轨锁定。

六、应用领域

1. 过程控制系统
   化工、石化、水处理等DCS系统中传感器信号与控制室之间的隔离传输，消除长电缆引入的地回路干扰。

2. 电力监控系统
   变电站、配电柜中电压互感器或直流采样信号与监控后台之间的隔离，防止高压侧共模电压损坏后端设备。

3. 楼宇自动化
   暖通空调、给排水系统中0至10V传感器信号与BMS楼宇管理系统之间的隔离接口，解决多设备地电位差问题。

4. 电机驱动与变频器
   变频器输出侧电压/电流采样信号与主控PLC之间的隔离，抑制IGBT开关动作产生的高dv/dt共模干扰。

5. 光伏与风电
   逆变器直流侧电压采样与监控系统之间的信号隔离，适应户外恶劣电磁环境。

6. 食品与制药
   洁净车间中温度、压力、液位等传感器信号的隔离传输，满足过程仪表与控制系统之间的安全隔离要求。

七、总结

德国adamczewski AD-TV 24 GVB是一款面向工业过程控制的单通道直流隔离放大器，核心优势在于磁电耦合三端完全隔离（输入/输出2.5kV、信号/电源4kV）有效消除地回路干扰与高压共模冲击、24VDC单电源供电配合内置DC-DC隔离转换大幅简化现场布线、电压信号直入直出免转换可直接对接PLC与DCS系统、±0.2%FS精度与35ppm/℃低温漂保证长期测量稳定性、标准DIN35导轨18mm宽度安装便捷节省控制柜空间。选型时重点确认现场信号为电压型还是电流型并选对应后缀、增益是否需要调整以匹配后级量程、供电电压是否为24VDC、安装方式是否为DIN导轨，如需更高隔离等级可选增强型、如需多通道可选AD-TV双通道版本。
