一、产品介绍

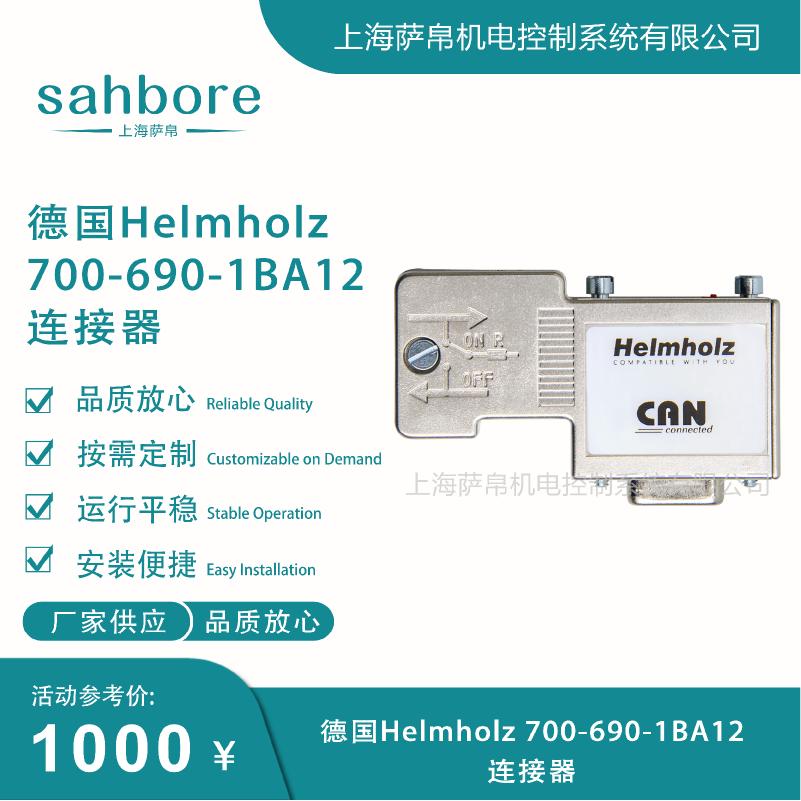

德国Helmholz 700-690-1BA12是Helmholz（赫姆赫兹）公司推出的CAN Bus总线专用连接器，型号中"700"代表总线连接器系列、"690"代表CAN总线专用、"1"代表90°垂直电缆进线方式、"B"代表不带额外编程接口、"A12"代表内置120Ω终端电阻。该连接器一端为标准SUB-D型9针公头，可直接插入PLC、变频器、称重仪表等CAN站点的CAN接口；另一端为6路螺丝端子接线口，通过螺丝拧紧方式连接CAN总线电缆，无需剥线剥皮即可完成安装。金属屏蔽外壳提供优良的抗电磁干扰能力，90°垂直向下出线布局节省控制柜横向空间，内置拨动开关可在线切换120Ω终端电阻的接入与断开，使同一款连接器既可作为总线中间节点使用也可作为总线首尾终端使用，是工业CAN Bus组网中替代西门子6ES7972-0BA12-0XA0的高性价比兼容方案。

二、功能特点

1. 90°垂直电缆进线节省安装空间
   出线方向为90°垂直向下，在控制柜内紧贴背板布线不占用横向空间，相比180°轴向进线版本更适合密集安装场景。

2. 内置120Ω终端电阻在线可切换
   拨动开关置"ON"时120Ω终端电阻接入总线，用于总线首尾端点消除信号反射；置"OFF"时终端电阻断开，传入传出总线直通连接，用于总线中间节点，且开关在带电工作状态下也可操作无需断电。

3. 金属屏蔽外壳抗电磁干扰
   全金属层屏蔽外壳有效抵御变频器、电机、大电流开关等强干扰源对CAN总线信号的影响，保障通信稳定性。

4. 6路螺丝端子快速接线
   线缆端采用6路螺丝端子连接，支持单芯铜线最大0.5mm²、电缆外径最大8mm，拧紧即可完成接线，省去传统压接或焊接工序。

5. 90°版本支持24V补充供电
   90°进线版本预留DC24V辅助供电引脚（SUB-D第9针），可为远程CAN节点提供工作电源，减少现场额外布线。

6. 直接兼容SUB-D 9针CAN接口
   设备端为标准SUB-D型9针公头，直接插入西门子、汇川、台达等主流PLC及仪表的CAN接口无需转接，即插即用。

7. 紧凑无松散部件设计
   整体结构紧凑无外露松散部件，振动环境下不易松动脱落，适合移动设备与户外机柜安装。

三、选型指南

1. 确认进线方式是否为90°垂直
   "1BA12"为90°垂直进线不带编程口，如需180°轴向进线选700-690-0CA12，如需带编程口选700-690-1BB12。

2. 确认终端电阻需求
   本型号内置120Ω可切换终端电阻，如现场已有外部终端电阻或总线中间节点可直接使用OFF位，如用于总线首尾端点需切换至ON位接入120Ω。

3. 确认电缆规格是否匹配
   支持电缆芯线最大0.5mm²、外径最大8mm，如现场使用更粗电缆或屏蔽双绞线需确认端子夹持力是否足够。

4. 确认是否需要24V辅助供电
   90°版本支持24V供电（SUB-D第9针），如现场节点需要远程供电可直接利用，如不需要可悬空不接。

5. 确认总线协议与速率
   本型号适配CAN 2.0A/B及CANopen/DeviceNet，最高传输速率1Mbps，如需更高速率或Profibus协议需选其他型号。

6. 确认工作环境温度
   常规工作温度0℃至+60℃，如现场温度超出此范围需评估金属外壳散热与端子材料耐温性能。

四、技术参数

1. 品牌：Helmholz（德国赫姆赫兹）

2. 型号：700-690-1BA12

3. 系列：700系列CAN Bus总线连接器

4. 进线方式：90°垂直电缆进线

5. 编程接口：无（不带额外编程口）

6. 终端电阻：内置120Ω，拨动开关ON/OFF切换

7. 设备端接口：SUB-D型9针公头（CAN站点接口）

8. 线缆端接线：6路螺丝端子

9. 支持电缆：芯线最大0.5mm²铜导线，外径最大8mm

10. 总线标准：CAN 2.0A/B、CANopen、DeviceNet

11. 最高传输速率：1Mbps

12. 引脚分配：Pin2=CAN-L、Pin7=CAN-H、Pin3=CAN-GND、Pin9=DC24V+

13. 外壳材质：金属层屏蔽

14. 防护等级：IP20

15. 工作温度：0℃至+60℃

16. 储存温度：-25℃至+75℃

17. 相对湿度：最大75%（25℃）

18. 尺寸：约64×40×17mm（长×宽×高）

19. 重量：约40g

20. 认证：CE、UL、RoHS、REACH

五、产品尺寸

1. 整体尺寸
   约64mm（长）×40mm（宽）×17mm（高），紧凑金属外壳适合控制柜内密集并排安装。

2. 90°出线布局
   电缆从连接器底部垂直向下引出，与背板平行紧贴布线，不额外突出柜体轮廓。

3. 接线端子区域
   6路螺丝端子位于连接器侧面，单颗螺钉适配1.5至2.5mm²绞合线或单股线，拧紧扭矩约0.5N·m。

4. SUB-D插头区域
   标准9针SUB-D公头位于连接器顶部，插拔方向朝上，插入PLC CAN口后连接器主体朝下悬挂。

5. 整体重量
   约40g，单手即可完成安装与拆卸，对PLC接口无额外机械载荷。

六、应用领域

1. PLC与变频器CAN总线组网
   直接插入西门子S7-200/300/1200/1500等PLC及各类变频器的SUB-D 9针CAN口，实现多设备CAN通信组网。

2. 工业称重与传感器数据采集
   配合HBM BM40IE等CAN输出信号放大器，将称重传感器、压力变送器的CAN信号接入PLC实现远程数据采集。

3. 分布式I/O与远程节点供电
   利用90°版本24V辅助供电功能为远程CAN节点供电，减少现场电源线敷设，适合分散式传感器接入场景。

4. 工程机械与移动设备
   金属外壳抗振动设计适合挖掘机、起重机、农业机械等振动环境下的CAN总线连接。

5. 能源与楼宇自动化
   电厂脱硫系统、楼宇暖通空调、电梯群控等系统中PLC与现场仪表之间的CAN Bus通信连接。

6. 西门子兼容替代方案
   完全兼容西门子6ES7972-0BA12-0XA0，可直接替换使用，采购成本显著低于原厂件。

七、总结

德国Helmholz 700-690-1BA12是一款面向工业CAN Bus组网的90°垂直进线金属屏蔽总线连接器，核心优势在于90°垂直出线布局节省控制柜横向安装空间、内置120Ω终端电阻通过拨动开关在线切换使同一产品兼顾总线节点与总线终端两种角色、6路螺丝端子实现免剥线快速接线、金属屏蔽外壳提供强抗电磁干扰能力、90°版本预留24V辅助供电引脚减少远程节点布线、直接兼容SUB-D 9针CAN接口即插即用、完全替代西门子6ES7972-0BA12-0XA0降低采购成本。选型时重点确认现场为CAN 2.0A/B总线且速率不超过1Mbps、确认进线方式为90°垂直且不需编程口、确认电缆外径不超过8mm且芯线不超过0.5mm²、确认工作温度在0至+60℃范围内、如需180°轴向进线选0CA12、如需带编程口选1BB12。
