一、产品介绍

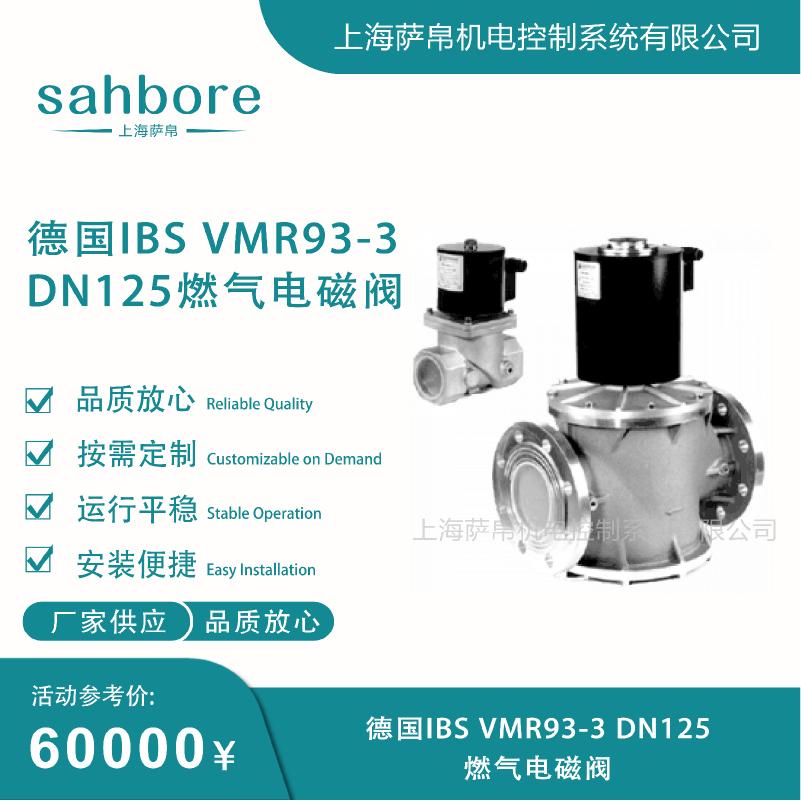

德国IBS VMR93-3 DN125燃气电磁阀是IBS品牌VMR93系列快开快闭常闭型燃气安全电磁阀，公称通径DN125（5寸），法兰连接PN16，适用于天然气、液化石油气、人工煤气、沼气、空气等无腐蚀性燃气介质的通断控制与安全切断。型号中"VMR"代表快开快闭常闭型燃气电磁阀系列，"93"代表DN125规格并适配360mbar耐压等级，"3"对应额定工作压力360mbar（即0.036MPa），区别于"-2"版本的200mbar。该阀符合EN161 Class A欧洲燃气安全标准，通过CE认证，阀体采用压铸铝合金材质，密封件为NBR丁腈橡胶，响应时间小于1秒，失电瞬时自动切断燃气，是工业燃气燃烧系统、锅炉、窑炉、热处理炉等设备中承担燃气安全联锁切断功能的核心执行元件，可完全替代意大利ELEKTROGAS（伊莱克斯）VMR93-3原厂件。

二、功能特点

1. 常闭型安全设计失电即刻切断
   默认弹簧压紧阀芯处于关闭状态，线圈得电时阀门快速打开通气，失电瞬间弹簧复位紧急切断气源，无需任何外部动力即可完成安全关断，是燃烧系统熄火保护与燃气泄漏联锁的标配方案。

2. 快开快关响应小于1秒
   全开与全关动作时间均小于1秒，配合燃烧控制系统可实现燃气通路的快速通断调节，保障燃烧工况切换的稳定性与安全性。

3. 360mbar耐压适配中低压燃气管网
   额定工作压力0至360mbar，法兰承压等级PN16（1.6MPa），阀体耐压远超工作压力，适用于城市中压燃气输配支管及工业燃烧器前端管路。

4. 压铸铝合金阀体轻量化耐腐蚀
   阀体采用压铸铝合金一体成型，重量仅约58kg（DN125全尺寸），相比铸铁阀减重显著，耐燃气腐蚀抗锈蚀，长期使用密封面不易变形泄漏。

5. 内置600微米滤网保护密封面
   阀体内置600μm金属网过滤器，有效拦截管路杂质防止划伤阀座与阀瓣密封面，延长阀门使用寿命并降低维护频率。

6. 流量微调螺钉支持现场精细调节
   阀体顶部设流量微调螺钉，可在不拆卸阀门的情况下小幅度调节燃气通量，适配不同燃烧器的气量需求。

7. 双侧G1/4测压口支持压力监测
   阀体进出口两侧各设G1/4BSP测压口，可接入压力表或压力开关实时监测管路压力，配合Gneuss压力传感器与HBM BM40IE信号放大器可实现压力数据远程采集。

8. 阀位反馈接口支持远程状态监控
   阀体设G1/8阀位反馈接口，可加装PCS阀位开关将阀门开/关状态以干接点信号上传PLC，配合Helmholz 700-690-1BA12 CAN总线连接器可接入CAN网络实现多阀集中监控。

9. 防爆可选IP65适配危险区域
   标准防护等级IP54，可选IP65防爆版本满足Ex II 2G Ex nA T4要求，适用于Zone 1/2爆炸危险区域的燃气安全切断。

10. 多电压线圈适配不同供电系统
    标准线圈支持230VAC、110VAC、24VAC/DC、12VAC/DC，电压浮动范围-15%至+10%，可直接匹配现场24VDC工控电源（如DFM V116系列）或220VAC市电。

三、选型指南

1. 确认耐压等级是否匹配工况
   "3"代表360mbar耐压，如现场管网压力不超过360mbar选VMR93-3，如管网压力仅200mbar可选VMR93-2以降低成本，切勿在超压工况下使用。

2. 确认通径与法兰标准是否匹配
   DN125对应5寸法兰，法兰标准PN16 ISO7005，安装前核对现场管道法兰外径、螺栓孔距与垫片规格，确保直接替换无需改造管路。

3. 确认线圈电压与现场供电一致
   标准可选230VAC、110VAC、24VAC/DC、12VAC/DC，如现场为24VDC工控系统选24VDC线圈版本，如为220VAC市电选230VAC版本，电压不可混用。

4. 确认是否需要防爆版本
   如安装在Zone 1/2爆炸危险区域必须选IP65防爆版本（Ex II 2G Ex nA T4），普通工业环境选IP54标准版即可。

5. 确认是否需要阀位反馈功能
   如需远程监控阀门开关状态，确认选配PCS阀位开关并利用G1/8反馈接口接线，干接点信号可直接接入PLC数字量输入模块。

6. 确认密封材质是否适配介质
   标准密封为NBR丁腈橡胶，适用于天然气、人工煤气、空气等无腐蚀性气体，如介质为沼气或含硫燃气需选配FKM氟橡胶密封版本。

7. 确认工作温度范围是否覆盖
   标准工作温度零下15℃至正60℃、介质温度零下20℃至正70℃，如现场环境温度低于零下15℃需评估铝合金阀体低温脆性风险。

四、技术参数

1. 品牌：IBS（德国）

2. 型号：VMR93-3 DN125

3. 系列：VMR快开快闭常闭型燃气安全电磁阀

4. 公称通径：DN125（5寸）

5. 法兰连接：PN16，ISO7005标准

6. 额定工作压力：0至360mbar（0.036MPa）

7. 阀体耐压：PN16（1.6MPa）

8. 阀体材质：压铸铝合金

9. 密封材质：NBR丁腈橡胶（可选FKM氟橡胶）

10. 响应时间：全开/全关小于1秒

11. 线圈电压：230VAC / 110VAC / 24VAC/DC / 12VAC/DC（50/60Hz）

12. 电压浮动范围：-15%至+10%

13. 线圈绝缘等级：H级（耐温180℃）

14. 线圈功耗：22至30VA

15. 防护等级：IP54（可选IP65防爆Ex II 2G Ex nA T4）

16. 介质温度：零下20℃至正70℃

17. 环境温度：零下15℃至正60℃

18. 适用介质：天然气、液化石油气、人工煤气、沼气、空气（EN437 1/2/3类燃气）

19. 测压口：双侧G1/4BSP

20. 阀位反馈口：G1/8

21. 流量调节：内置微调螺钉

22. 内置滤网：600μm金属网

23. 执行标准：EN161 Class A，CE认证

24. 认证：ATEX可选（2区/22区）

五、产品尺寸

1. 公称通径
   DN125（5寸），对应法兰外径约285mm（PN16 ISO7005标准），螺栓孔中心圆直径约250mm，8颗M20螺栓孔。

2. 阀体长度
   约460mm（法兰面到法兰面总长度），安装后沿管道轴向占用空间约460mm。

3. 整体重量
   约58kg（含阀体与标准线圈），单人可搬运但安装需两人配合或借助吊装设备。

4. 阀体直径
   法兰外径约285mm，阀体最大外径约220mm，可适配DN125标准管道。

5. 接线盒尺寸
   标准ISO 4400插头或接线盒，适配PG9电缆密封接头，电缆外径最大8mm。

6. 测压口与反馈口尺寸
   双侧测压口G1/4BSP（13.5mm六角），阀位反馈口G1/8（9.7mm六角），均位于阀体顶部。

六、应用领域

1. 工业燃气锅炉安全切断
   作为燃气锅炉主燃气通路的安全联锁阀，与锅炉极限温度压力控制器联动，超限时失电自动切断燃气防止爆炸。

2. 工业燃烧器与热处理炉
   用于燃气燃烧器、热处理炉、退火炉、回火炉的燃气通断控制，快开快关特性保障燃烧工况快速切换的稳定性。

3. 窑炉与导热油炉
   陶瓷窑炉、玻璃窑炉、导热油炉的燃气主管安全切断阀，配合Gneuss温度传感器与HBM BM40IE变送器实现燃烧闭环控制。

4. 城市燃气输配支管
   城镇燃气中压输配管网支管的紧急切断阀，与燃气泄漏报警仪联动，检测到泄漏时自动关阀防止事故扩大。

5. 燃气发电与联合循环机组
   燃气轮机与燃气发电机组进气通路的快速切断阀，失电瞬间关阀保护涡轮机叶片免受燃气冲击。

6. 挤出机与塑胶行业燃气加热
   塑胶挤出机、造粒机的燃气加热系统安全切断，配合DFM 24V电源统一供电，阀位反馈接入PLC实现远程监控。

七、总结

德国IBS VMR93-3 DN125燃气电磁阀是一款面向工业燃气燃烧系统与输配管网的快开快闭常闭型安全电磁阀，核心优势在于360mbar耐压配合PN16法兰适配中低压燃气管网、压铸铝合金阀体轻量化耐腐蚀仅重58kg、响应时间小于1秒满足安全联锁快速切断要求、内置600μm滤网与流量微调螺钉降低现场维护难度、双侧G1/4测压口与G1/8阀位反馈口支持压力监测与远程状态采集、多电压线圈（24VDC/230VAC等）适配不同供电系统、符合EN161 Class A与CE认证并可选ATEX防爆版本覆盖危险区域。选型时重点确认现场管网压力不超过360mbar、法兰为PN16 ISO7005标准DN125、线圈电压与现场供电匹配、是否需要IP65防爆版本、沼气工况需换FKM密封、如需远程监控选配PCS阀位开关。
