一、产品介绍

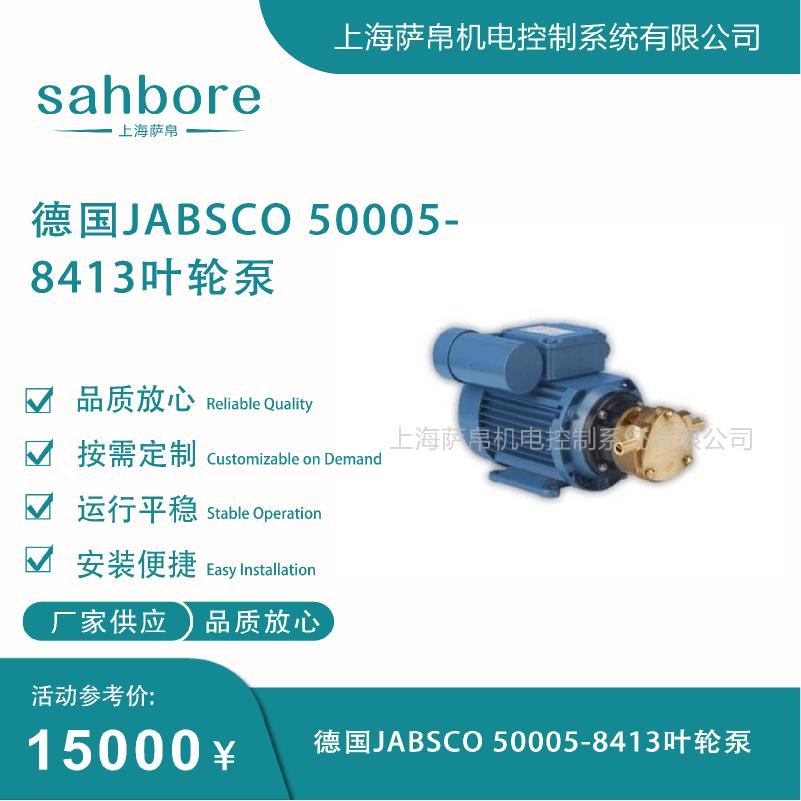

德国JABSCO 50005-8413叶轮泵是JABSCO 50005系列柔性叶轮式自吸离心泵的单相230V整机配置版本，型号中"50005"代表005规格泵体（50系列）、"8413"代表230V/50Hz单相交流整机配置、NBR丁腈橡胶叶轮、唇形油封密封、1/2寸软管接口。该泵采用圆盘状柔性叶轮结构，叶轮边沿两侧铣有凹型槽形成放射形导叶，工作时液体进入叶轮槽中随旋转获得动能，在凝聚力作用下被抛入引水道做涡旋运动，从而在排出口建立较高压力。整泵为铸造青铜泵体搭配NBR丁腈叶轮与唇形油封，无机械石墨密封结构，空泵可自吸、短时微量空转不伤泵，是挤出机润滑油循环、小型液压站补油、导热油小回路及船舶冷却水系统中的标配流体输送元件。

二、功能特点

1. 柔性叶轮容积式自吸空泵可干吸
   叶轮为橡胶柔性材质而非金属，空泵状态下可自行吸液，干吸自吸高度达1.5m，湿吸最高可达3m，短时微量空转不会损伤叶轮与泵体，开机无需灌泵即可运行。

2. 铸造青铜泵体耐腐蚀免维护
   泵体采用铸造青铜材质，耐海水、润滑油及弱腐蚀介质，长期使用不生锈不结垢，相比铸铁泵减重显著，适用于船舶及工业润滑系统。

3. NBR丁腈叶轮耐油耐柴油可更换
   叶轮材质为NBR丁腈橡胶，耐机油、柴油等油类介质，可选配氯丁橡胶或氟橡胶叶轮以适配化学介质，叶轮为唯一易损件，更换即完成全部保养。

4. 唇形油封无机械密封维修极简
   密封采用丁腈唇式油封结构，无机械石墨密封件，不存在机械密封磨损泄漏问题，拆装仅需拧开泵盖取出叶轮即可完成维护。

5. 低压大流量高扬程特性
   1500rpm标准转速下额定流量4.5L/min（1.0USGPM），最大扬程4.5m（约0.45bar/6.5PSI），在小流量工况下可建立较高排出压力，适合润滑循环与小回路增压。

6. 单相230V交流电机即插即用
   内置全封闭异步电机，AC230V/50Hz单相国标市电直接驱动，功率仅0.09kW（90W），空载电流约0.45A，IP54防护等级连续工作制，无需额外配置变频器或控制器。

7. 非脉动流输出护敏感介质
   叶轮泵输出为连续非脉动流，泵动作轻柔不产生剪切力，适合输送对剪切敏感的润滑油、导热油及低粘度助剂。

8. 可通过微小软杂质不易堵泵
   允许通过粒径不超过2mm的微小软杂质，日常运行中不易因颗粒堵塞而停机，维护周期长。

三、选型指南

1. 确认供电电压是否匹配
   "8413"为230V/50Hz单相配置，如现场为110V或400V需选对应后缀版本（如8411为110V、8415为400V），不可混用。

2. 确认介质是否适配NBR叶轮
   NBR丁腈叶轮耐机油、柴油、清水及低粘度助剂（≤500cP），如介质为强酸强碱或含氟溶剂需选配FKM氟橡胶叶轮版本。

3. 确认流量扬程是否满足工况
   额定4.5L/min、扬程4.5m，如工况需要更大流量可选50005-8415（1寸口径版本流量可达35L/min），如扬程需求超过4.5m需评估管路阻力。

4. 确认温度范围是否覆盖
   常规适用温度零下10℃至正80℃，介质最高耐温90℃，如工况温度长期超过80℃需确认橡胶叶轮耐温极限。

5. 确认接口尺寸是否匹配
   本型号为1/2寸（约12.7mm）软管插管接口（BSP配套），如现场管道为3/4寸或1寸需选对应口径版本。

6. 确认是否需要卫生级版本
   如用于食品、制药行业需选28200系列卫生型叶轮泵（原位清洗CIP），本型号为工业级不满足卫生认证要求。

7. 确认安装方式
   支持直接电机驱动或滑轮皮带驱动，安装时泵体可任意角度固定，进出口软管连接即可，无需底脚固定。

四、技术参数

1. 品牌：JABSCO（德国）

2. 型号：50005-8413

3. 系列：50005柔性叶轮自吸离心泵

4. 泵体材质：铸造青铜

5. 叶轮材质：NBR丁腈橡胶（可选氯丁/氟橡胶）

6. 密封形式：丁腈唇式油封

7. 电机类型：全封闭单相异步电机

8. 供电电压：AC230V/50Hz

9. 电机功率：0.09kW（90W）

10. 空载电流：约0.45A

11. 防护等级：IP54

12. 额定转速：1500rpm

13. 额定流量：4.5L/min（1.0USGPM）

14. 最大扬程：4.5m（0.45bar/6.5PSI）

15. 干吸自吸高度：1.5m

16. 湿吸自吸高度：3m

17. 进出口口径：1/2寸软管接口（BSP）

18. 介质温度：零下10℃至正80℃（最高耐温90℃）

19. 适用介质：机油、柴油、导热油、清水、低粘度助剂（≤500cP）

20. 允许颗粒：≤2mm软杂质

21. 工作制：连续工作制（S1）

22. 叶轮备件号：6303-0003

23. 油封备件号：50005-SEAL

五、产品尺寸

1. 泵体长度
   约118mm（泵头部分），含电机整机长度约180mm。

2. 泵体宽度
   约105mm，紧凑结构适合狭小空间安装。

3. 泵体高度
   约140mm（含电机与接线盒），安装后整体突出面板约140mm。

4. 进出口口径
   1/2寸（约12.7mm）软管插管接口，适配19mm内径软管。

5. 整机重量
   约2至3kg（含电机），单人即可完成安装与拆卸。

6. 接线盒尺寸
   标准IP54接线盒，适配PG9电缆密封接头，电缆外径最大8mm。

7. 包装尺寸
   约230mm（长）×130mm（高）×110mm（宽），单台包装体积小巧便于物流运输。

六、应用领域

1. 挤出机润滑油循环
   塑料橡胶挤出机齿轮箱润滑油的循环供油与冷却，配合Gneuss温度传感器与HBM BM40IE信号放大器实现油温闭环监控。

2. 小型液压站补油
   液压系统油箱至执行元件之间的小流量补油回路，非脉动输出保护液压阀件不受压力冲击。

3. 导热油小回路循环
   导热油加热系统中的小流量强制循环泵，耐温80℃满足大部分导热油工况。

4. 船舶冷却水与引擎冷却
   休闲游艇与工作船舶的引擎冷却水、生活用水输送，青铜泵体耐海水腐蚀，自吸特性适应船舶倾斜安装。

5. 柴油与燃油小流量输送
   4S店、加油站小型柴油加油机或设备燃油管路的小流量输送，NBR叶轮耐柴油特性适配燃油介质。

6. 实验室与涂料输送
   实验室低粘度化学品、油漆涂料的小流量转移与灌装，非脉动流不破坏乳化液与悬浮液。

7. 建筑与化工辅助供液
   建筑工地清洗设备供水、化工产线助剂与清洗液的小回路循环供液。

七、总结

德国JABSCO 50005-8413叶轮泵是一款面向工业润滑循环与船舶冷却的柔性叶轮式自吸离心泵，核心优势在于空泵干吸1.5m湿吸3m无需灌泵即开即用、铸造青铜泵体耐腐蚀免维护仅重约2至3kg、NBR丁腈叶轮耐机油柴油可更换且无机械密封维修仅需换叶轮、230V/50Hz单相90W电机IP54防护即插即用、4.5L/min流量配合4.5m扬程满足小回路增压需求、非脉动连续输出保护敏感介质、允许通过2mm软杂质不易堵塞。选型时重点确认现场供电为230V/50Hz单相、介质为油类或清水且粘度不超过500cP、接口为1/2寸软管、温度在零下10℃至正80℃范围内、如需更大流量选8415版本、如介质为化学溶剂换FKM叶轮、如用于食品制药选28200卫生系列。叶轮备件号6303-0003、油封备件号50005-SEAL，日常仅需更换叶轮即可完成全部易损件保养。
