一、产品介绍

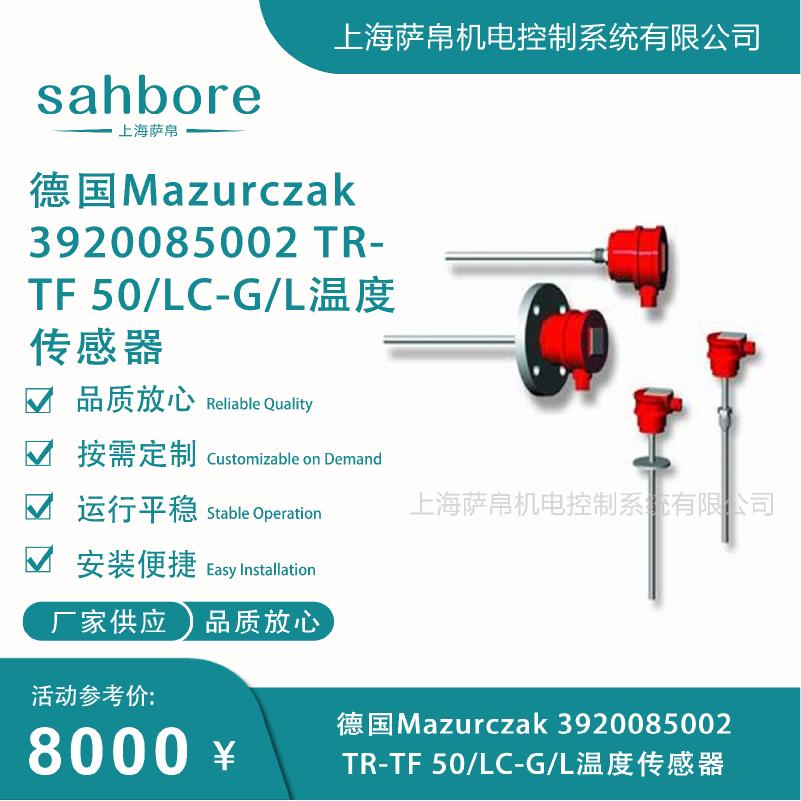

德国Mazurczak 3920085002 TR-TF 50/LC-G/L是Mazurczak公司TR-TF系列紧凑型浸入式Pt100温度传感器，型号中"3920085002"为完整订货号，"TR"代表紧凑型结构，"TF"代表浸入式安装，"50"代表探头长度50mm，"LC"代表内置4至20mA变送器，"G"代表4至20mA模拟电流输出，"L"代表电缆出线。该传感器采用Pt100薄膜铂电阻（DIN EN 60751标准）作为感温元件，探头为Ø6mm×50mm的316L不锈钢材质，外部包裹PTFE耐化学护套，过程连接为M20×1.5外螺纹，防护等级达IP65/IP67，可直接插入润滑油路、导热油回路、液压油箱及小型罐体中进行液体温度测量。内置4至20mA两线制变送模块，输出可直接接入PLC模拟量输入或HBM BM40IE等信号放大器，无需额外配置变送器，是挤出机齿轮箱润滑油、导热油小循环、液压站油箱温度监测的标配传感器。
二、功能特点
Pt100薄膜铂电阻精度高漂移小
感温元件为Pt100薄膜铂电阻，符合DIN EN 60751标准，Class B精度±0.3℃（0℃时），年温漂极低，适合长期过程温度监控，可选Class A精度±0.15℃。
一体化4至20mA变送免额外模块
LC内置变送器将Pt100电阻信号直接转换为4至20mA两线制输出，DC24V供电，负载最大500Ω，可直接接入PLC/DCS模拟量通道或HBM BM40IE，省去外接变送器成本与接线。
316L不锈钢探头配PTFE护套耐腐蚀
探头材质为316L不锈钢，外部PTFE护套耐弱酸、弱碱及有机溶剂，适配润滑油、液压油、导热油等工况介质，长期浸泡不腐蚀不结垢。
50mm超短探头适配狭小空间
探头长度仅50mm、直径Ø6mm，配合M20×1.5螺纹安装，适合小口径油路、紧凑型油箱及设备内部狭窄测温点，不占用额外安装空间。
IP65/IP67防护等级可户外潮湿使用
接线盒为PP材质红色外壳，整体防护达IP65/IP67，可在潮湿环境、户外机柜及振动工况下长期稳定运行。
电缆可定制最长50米
标配5m电缆，最长可定制至50m，电缆材质可选硅橡胶或PTFE，长距离传输建议采用4线制接法以消除线路电阻误差。
非脉动连续输出保护敏感介质
铂电阻测温响应平稳，无脉动输出，适合对剪切敏感的润滑油与导热油测温，不会因信号波动导致控制误动作。
安装简便M20螺纹即插即用
M20×1.5标准螺纹过程连接，拧入设备油路接口即可完成安装，无需额外法兰或底座，拆装维护仅需扳手操作。
三、选型指南
确认输出信号是否匹配控制系统
"G"为4至20mA两线制输出，如控制系统仅接受Pt100电阻信号需选"L"版本（无变送器），如需0至10V电压输出需选对应后缀版本。
确认测温范围是否覆盖工况
标准测温范围零下20℃至正100℃，如工况温度需达200℃需选加长探头版本并确认电缆耐温等级，如低温工况低于零下20℃需评估PTFE护套低温性能。
确认探头长度是否满足安装深度
本型号探头长度50mm，如安装口深度不足50mm需选更短探头版本（如30mm），如需深入液面以下更多可选80mm或160mm版本。
确认过程连接螺纹是否匹配
标准为M20×1.5外螺纹，如设备接口为G1/2或M16×1.5需选配转接件或更改螺纹规格版本。
确认电缆长度是否满足现场布线
标配5m，如测温点距控制柜超过5m需提前定制电缆长度，超过20m建议采用4线制接法以保证精度。
确认是否需要防爆版本
标准版本为IP65/IP67非防爆，如用于Zone 1/2爆炸危险区域需确认是否有ATEX认证版本可选。
确认精度等级是否满足要求
标准Class B（±0.3℃@0℃），如项目要求更高精度可选Class A（±0.15℃@0℃），精度提升需确认成本增加是否必要。
四、技术参数
品牌：Mazurczak（德国）
型号：3920085002（TR-TF 50/LC-G/L）
系列：TR-TF紧凑型浸入式温度传感器
感温元件：Pt100薄膜铂电阻（DIN EN 60751）
精度等级：Class B ±0.3℃（0℃时），可选Class A ±0.15℃
测温范围：标准零下20℃至正100℃，可选零下50℃至正200℃
探头尺寸：Ø6mm×50mm
探头材质：316L不锈钢
护套材质：PTFE
过程连接：M20×1.5外螺纹
输出信号：4至20mA两线制（LC-G）
供电电压：DC24V
负载电阻：最大500Ω
接线制：3线制（标准），可选2线/4线制
防护等级：IP65/IP67
接线盒材质：PP（红色）
电缆：硅橡胶/PTFE可选，标配5m，最长50m
环境温度：零下20℃至正85℃
介质温度：零下20℃至正100℃（标准），最高耐温200℃（可选）
整机重量：约150g（不含电缆）
执行标准：DIN EN 60751
认证：CE，ISO 9001
五、产品尺寸
探头直径
Ø6mm，紧凑细长结构适合小口径油路插入。
探头长度
50mm（从螺纹端面到探头尖端总长），超短设计适配紧凑安装空间。
螺纹连接尺寸
M20×1.5外螺纹，螺纹部分长度约12mm，六角对边约30mm。
接线盒尺寸
PP材质红色接线盒，约45mm×35mm×25mm（长×宽×高），适配PG9电缆密封接头。
整机重量
约150g（不含电缆），单人即可完成安装与拆卸操作。
电缆出线
从接线盒底部引出，标配5m，可定制最长50m，电缆外径约5至6mm。
整体安装高度
探头50mm加接线盒约25mm，总突出设备面板约75mm。
六、应用领域
挤出机齿轮箱润滑油测温
TR-TF 50超短探头直接插入齿轮箱油路，4至20mA输出接入HBM BM40IE或PLC实现润滑油温闭环监控，配合JABSCO 50005/50010叶轮泵构成完整润滑监测回路。
导热油小循环系统测温
PTFE护套耐导热油腐蚀，IP67防护适应户外导热油炉工况，4至20mA信号直接接入PLC实现导热油温度监控与超温报警。
液压站油箱油温监测
316L探头耐液压油浸泡，50mm短探头适配油箱侧壁测温口，长期稳定运行无漂移，配合压力变送器实现液压系统综合状态监测。
船舶冷却水与引擎油路测温
IP67防护耐海水潮湿环境，316L探头耐盐雾腐蚀，紧凑结构适配船舶狭小机舱空间，是船舶冷却水与引擎润滑油测温的标配方案。
化工反应釜与储罐介质测温
PTFE护套耐弱酸弱碱，适合反应釜、储罐中水性或温和化学介质的温度监测，非脉动输出避免对控制阀产生干扰。
食品与制药清洗液测温
316L不锈钢为食品级安全材质，适合清洗液、CIP回路等温和料液的温度监控，IP65防护满足卫生环境要求。
七、总结
德国Mazurczak 3920085002 TR-TF 50/LC-G/L是一款面向工业润滑与导热油测温的紧凑型浸入式Pt100温度传感器，核心优势在于Pt100薄膜铂电阻Class B精度±0.3℃年温漂极低确保长期测量稳定、一体化4至20mA两线制变送免额外模块可直连PLC与HBM BM40IE、Ø6mm×50mm超短316L探头配PTFE护套耐腐蚀适配狭小油路安装、M20×1.5螺纹即插即用维护仅需扳手拆装、IP65/IP67防护耐潮湿振动适合船舶与户外工况、电缆最长可定制50m满足远距离布线需求。选型时重点确认现场控制系统接受4至20mA信号、测温范围在零下20℃至正100℃之间、安装口为M20×1.5螺纹且深度不小于50mm、电缆长度不超过50m且超20m建议用4线制、如需更高精度选Class A版本、如用于防爆区域需确认ATEX版本。
