一、产品介绍

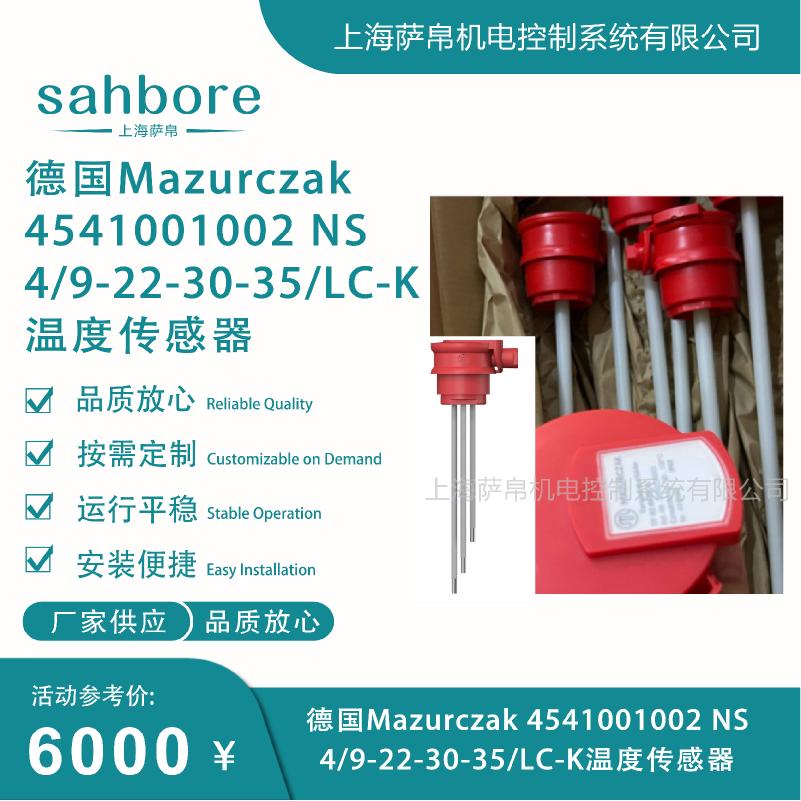

德国Mazurczak 4541001002 NS4/9-22-30-35/LC-K是Mazurczak公司NS系列重型浸入式高防护Pt100温度传感器，型号中"4541001002"为完整订货号，"NS4"代表NS系列长杆式高防护结构，"9"代表探头直径Ø9mm，"22"代表插入长度220mm，"30"代表固定段长度30mm，"35"代表接线盒高度35mm，"LC"代表内置4至20mA两线制变送器，"K"代表PVC电缆出线。该传感器采用Pt100薄膜铂电阻（DIN EN 60751标准）作为感温元件，探头为316L不锈钢材质，外部可选PPH聚丙烯护套适配强腐蚀介质，过程连接为M27×2螺纹，防护等级达IP65（接线盒）/IP67（探头），内置4至20mA两线制变送模块可直接接入PLC或HBM BM40IE信号放大器，是挤出机大型齿轮箱润滑油、液压站油箱、导热油中高温回路及深槽大罐液体测温的高防护标配方案。
二、功能特点
Pt100薄膜铂电阻精度高漂移低
感温元件为Pt100薄膜铂电阻，符合DIN EN 60751标准，Class B精度±0.3℃（0℃时）可选Class A±0.15℃，年温漂极低，适合长期过程温度监控与计量级测温。
一体化4至20mA变送免额外模块
LC内置变送器将Pt100电阻信号直接转换为4至20mA两线制输出，DC24V供电，负载最大500Ω，可直接接入PLC/DCS模拟量通道或HBM BM40IE，省去外接变送器成本与接线。
316L不锈钢探头耐油耐腐蚀
探头材质为316L不锈钢，耐润滑油、液压油及弱腐蚀介质，长期浸泡不腐蚀不结垢，适配工业油路与液压系统长期运行。
PPH护套可选适配强腐蚀介质
可选PPH聚丙烯护套版本，耐强酸、强碱及盐溶液，适合电镀液、酸碱槽、化学清洗液等强腐蚀工况，比标准316L不锈钢适用范围更广。
220mm长探头适配深槽大罐
插入长度220mm配合M27×2螺纹安装，适合深油箱、大型齿轮箱及大容量罐体的液面以下测温，不受液面波动影响。
IP65/IP67高防护耐振动耐潮湿
接线盒为PP聚丙烯材质红色外壳达IP65，探头达IP67可长期浸油，整体抗振动耐潮湿，适合户外机柜、船舶机舱及高振动工况。
电缆可定制最长50米
标配PVC电缆，最长可定制至50m，电缆材质可选PVC或PTFE，长距离传输建议采用4线制接法以消除线路电阻误差。
安装灵活水平垂直均可
M27×2标准螺纹过程连接，支持水平或垂直安装，拧入设备油路接口即可完成安装，无需额外法兰或底座。
三、选型指南
确认输出信号是否匹配控制系统
"LC"为内置4至20mA两线制变送输出，如控制系统仅接受Pt100电阻信号需选无变送器版本，如需0至10V电压输出需选对应后缀版本。
确认测温范围是否覆盖工况
标准测温范围零下20℃至正100℃，最高耐温120℃（长期），如工况温度需达200℃需确认是否有高温版本，如低温工况低于零下20℃需评估电缆与接线盒耐温性能。
确认探头长度是否满足安装深度
本型号插入长度220mm、总长约250mm（含固定段30mm加接线盒35mm），如安装口深度不足需选更短探头版本，如需更深插入可选300mm或更长版本。
确认过程连接螺纹是否匹配
标准为M27×2外螺纹，如设备接口为G1/2或M20×1.5需选配转接件或更改螺纹规格版本。
确认护套材质是否适配介质
标配316L不锈钢探头耐油耐弱腐蚀，如介质为强酸强碱需选配PPH聚丙烯护套版本，如介质为纯水或食品级液体确认316L即可。
确认电缆长度是否满足现场布线
标配5m，如测温点距控制柜超过5m需提前定制电缆长度，超过20m建议采用4线制接法以保证精度。
确认精度等级是否满足要求
标准Class B（±0.3℃@0℃），如项目要求更高精度可选Class A（±0.15℃@0℃），精度提升需确认成本增加是否必要。
四、技术参数
品牌：Mazurczak（德国）
型号：4541001002（NS4/9-22-30-35/LC-K）
系列：NS系列重型浸入式高防护温度传感器
感温元件：Pt100薄膜铂电阻（DIN EN 60751）
精度等级：Class B ±0.3℃（0℃时），可选Class A ±0.15℃
测温范围：标准零下20℃至正100℃，最高耐温120℃（长期）
探头直径：Ø9mm
插入长度：220mm
固定段长度：30mm
总长（含接线盒）：约255mm（220+30+35）
探头材质：316L不锈钢（可选PPH聚丙烯）
过程连接：M27×2外螺纹
输出信号：4至20mA两线制（LC内置变送）
供电电压：DC24V
负载电阻：最大500Ω
接线制：4线制（高精度）
防护等级：IP65（接线盒）/IP67（探头）
接线盒材质：PP聚丙烯（红色）
接线盒高度：35mm
电缆：PVC或PTFE可选，标配5m，最长50m
环境温度：零下20℃至正85℃
介质温度：零下20℃至正100℃（标准），最高120℃
整机重量：约400g（不含电缆）
执行标准：DIN EN 60751
认证：CE
五、产品尺寸
探头直径
Ø9mm，紧凑细长结构适合大口径油路与深槽插入。
插入长度
220mm（从螺纹端面到探头尖端），深插入设计适配大型油箱与齿轮箱。
固定段长度
30mm，螺纹拧入后固定段确保探头不松动。
螺纹连接尺寸
M27×2外螺纹，螺纹部分长度约15mm，六角对边约41mm。
接线盒尺寸
PP材质红色接线盒，约60mm×45mm×35mm（长×宽×高），适配PG9电缆密封接头。
整机重量
约400g（不含电缆），单人即可完成安装与拆卸操作。
电缆出线
从接线盒底部引出，标配5m PVC电缆，可定制最长50m，电缆外径约6至7mm。
整体安装深度
探头220mm加固定段30mm加接线盒35mm，总插入深度约285mm。
六、应用领域
挤出机大型齿轮箱润滑油测温
220mm长探头直接插入大型齿轮箱油路深处，4至20mA输出接入HBM BM40IE或PLC实现润滑油温闭环监控，是挤出机主润滑回路测温的标配方案。
液压站油箱油温监测
316L探头耐液压油浸泡，IP67防护适应油箱潮湿环境，220mm插入长度确保测温点在液面以下不受油位波动影响，配合压力变送器实现液压系统综合状态监测。
导热油中高温回路测温
耐温120℃满足大部分导热油工况，4至20mA输出直接接入PLC实现导热油温度监控与超温报警，PPH护套版本可适配含化学添加剂的导热油。
船舶冷却水与引擎油路测温
IP67防护耐海水潮湿环境，316L探头耐盐雾腐蚀，220mm长探头适配船舶深油箱，是船舶冷却水与引擎润滑油测温的标配方案。
化工反应釜与深槽储罐测温
PPH护套版本耐强酸强碱，220mm插入长度适合深槽与大罐，非脉动输出避免对控制阀产生干扰，适合反应釜、酸碱储罐的液体温度监测。
电镀与水处理系统测温
PPH探杆版本适配电镀液、酸碱槽、化学清洗液，IP65防护耐潮湿，4至20mA输出直接接入PLC实现工艺温控。
七、总结
德国Mazurczak 4541001002 NS4/9-22-30-35/LC-K是一款面向工业润滑、液压与化工深槽测温的重型浸入式高防护Pt100温度传感器，核心优势在于220mm超长插入深度配合M27×2螺纹适配深油箱与大型齿轮箱、Pt100薄膜铂电阻Class B精度±0.3℃年温漂极低确保长期测量稳定、一体化4至20mA两线制变送免额外模块可直连PLC与HBM BM40IE、316L不锈钢探头可选PPH护套覆盖从普通油路到强腐蚀介质的全工况、IP65/IP67防护耐潮湿振动适合船舶与户外工况、4线制高精度接线消除长距离线路电阻误差、电缆最长可定制50m满足远距离布线需求。选型时重点确认现场控制系统接受4至20mA信号、测温范围在零下20℃至正100℃之间、安装口为M27×2螺纹且深度不小于285mm、电缆长度不超过50m且超20m必须用4线制、如介质为强酸强碱务必选PPH护套版本、如需更高精度选Class A版本。
