一、产品介绍

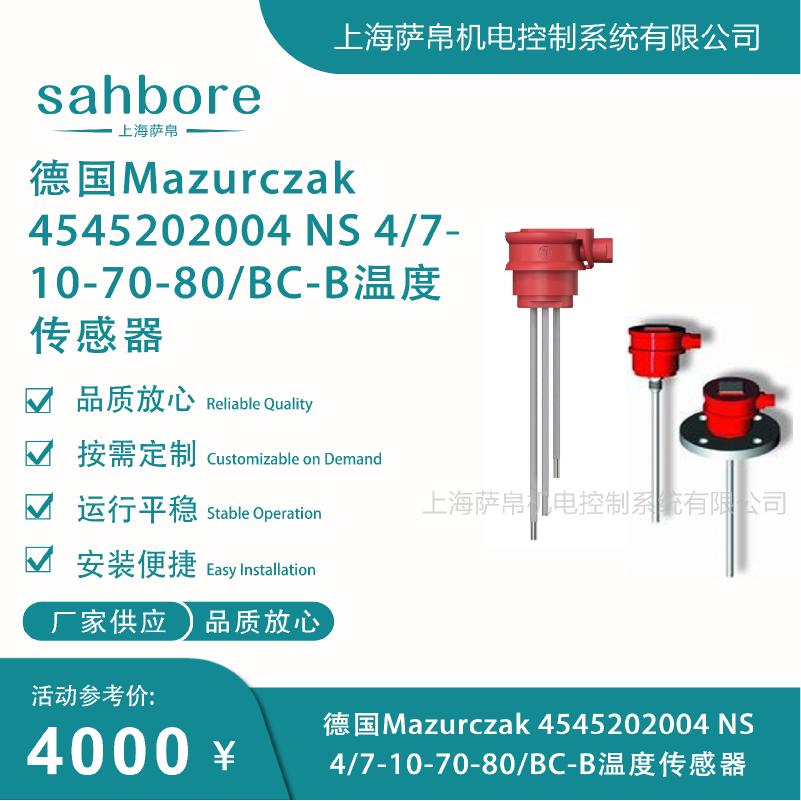

德国Mazurczak 4545202004 NS 4/7-10-70-80/BC-B温度传感器是Mazurczak公司NS系列超紧凑型浸入式高防护Pt100温度传感器，型号中"4545202004"为完整订货号，"NS4"代表NS系列重型浸入式结构，"7"代表探头直径仅Ø7mm为全系最细规格，"10"代表过程连接G1/10"外螺纹为微口径专用，"70"代表有效浸入长度70mm，"80"代表传感器总长度80mm，"BC"代表蓝色PPH聚丙烯接线盒内置4至20mA两线制变送器，"B"代表金属电缆压盖出线防拉抗振。该传感器采用Pt100薄膜铂电阻（DIN EN 60751标准）A级精度作为感温元件，探头为316L不锈钢材质，外部可选PP、PVDF、316L不锈钢等多种防护护套适配不同腐蚀工况，过程连接为G1/10"微螺纹，防护等级探头IP67、接线盒IP65，内置4至20mA两线制变送模块可直接接入PLC或HBM BM40IE信号放大器，是微型液压站微小油箱、精密阀块、微型齿轮箱、实验室恒温槽等极小空间测温的高防护标配方案。
二、功能特点
Ø7mm全系最细探头响应最快
探头直径仅Ø7mm为Mazurczak NS系列最细规格，配合70mm浸入长度，热响应时间t90≤4秒（流动油/水中），热惯性极小，可快速捕捉温度波动，响应速度显著优于Ø8至Ø11mm粗径版本。
Pt100薄膜铂电阻A级精度±0.15℃
感温元件为Pt100薄膜铂电阻，符合DIN EN 60751标准，A级精度±0.15℃（0℃时）可选B级±0.3℃，年温漂极低，适合长期过程温度监控与计量级测温，精度优于同系列B级版本。
一体化4至20mA变送免额外模块
BC内置变送器将Pt100电阻信号直接转换为4至20mA两线制输出，DC24V供电，负载最大500Ω，可直接接入PLC/DCS模拟量通道或HBM BM40IE，省去外接变送器成本与接线。
G1/10"微螺纹适配极小安装空间
过程连接为G1/10"外螺纹，比G1/8更小一档，适合微型液压元件、阀块、微小管道、仪器内部测温口等安装空间极度受限的场合，拧入即可完成安装无需额外法兰。
蓝色PPH接线盒耐腐抗震优于普通PP
BC型为蓝色PPH聚丙烯接线盒，相比普通PP材质耐化学腐蚀性更强、抗振动抗冲击性能更优，IP65防护，蓝色外壳便于现场与红色K型版本区分标识。
金属B型压盖出线抗拉抗振
B型为金属电缆压盖出线，相比塑料K型压盖抗拉力更强、抗振动性能更优，适合高振动工况如液压站、挤出机等设备，防止电缆意外拉扯导致断路。
4线制高精度接线消除线路电阻误差
支持4线制接法，长距离传输时可有效消除引线电阻对测量精度的影响，相比2线制精度更高、稳定性更好，适合测温点距控制柜较远的场合。
探头IP67可长期浸泡密封可靠
探头防护等级达IP67，可长期浸入油或水中运行，密封可靠不渗漏，适合液压油箱、润滑油路等持续浸泡工况。
多护套可选覆盖全腐蚀工况
可选PP护套（-10℃至80℃）、PVDF护套（-20℃至120℃）、316L不锈钢护套（-40℃至250℃），适配从弱酸碱到强腐蚀有机溶剂的全工况，护套与芯体可分离设计降低长期使用成本。
三、选型指南
确认输出信号是否匹配控制系统
"BC"为内置4至20mA两线制变送输出，如控制系统仅接受Pt100电阻信号需选无变送器版本，如需0至10V电压输出需选对应后缀版本。
确认精度等级是否满足要求
本型号为A级精度±0.15℃@0℃，如项目要求更高精度可确认是否有超A级版本，如普通监控B级±0.3℃已足够则无需选A级以降低成本。
确认测温范围是否覆盖工况
标准测温范围零下50℃至正200℃（长期≤180℃），PP护套限-10℃至80℃、PVDF护套限-20℃至120℃、316L不锈钢护套限-40℃至250℃，如工况温度超出对应护套范围需更换护套材质。
确认探头尺寸是否满足安装深度
本型号有效浸入长度70mm、总长80mm、Ø7mm细径，如安装口深度不足70mm需选更短探头版本，如需更深插入可选110mm或更长版本。
确认过程连接螺纹是否匹配
标准为G1/10"外螺纹，如设备接口为G1/8或M20×1.5需选配转接件或更改螺纹规格版本，采购前务必核对现场螺纹尺寸。
确认护套材质是否适配介质
标配316L不锈钢探头耐油耐弱腐蚀，如介质为强酸强碱需选配PVDF或PP护套版本，如介质温度超过120℃需选316L不锈钢护套版本。
确认电缆长度是否满足现场布线
标配5m PVC电缆，最长可定制至50m，超过20m建议采用4线制接法以保证精度，电缆材质可选PVC或PTFE。
四、技术参数
品牌：Mazurczak（德国）
型号：4545202004（NS 4/7-10-70-80/BC-B）
系列：NS系列超紧凑型浸入式高防护温度传感器
感温元件：Pt100薄膜铂电阻（DIN EN 60751，A级）
精度等级：A级±0.15℃（0℃时），可选B级±0.3℃
测温范围：零下50℃至正200℃（长期≤180℃），依护套不同而异
探头直径：Ø7mm
有效浸入长度：70mm
总长度：80mm
探头材质：316L不锈钢（可选PP/PVDF护套）
过程连接：G1/10"外螺纹
输出信号：4至20mA两线制（BC内置变送）
供电电压：DC24V（±10%，部分资料支持DC12至36V宽幅）
负载电阻：最大500Ω
接线制：4线制（高精度）
防护等级：探头IP67，接线盒IP65（蓝色PPH型）
接线盒材质：PPH聚丙烯（蓝色）
出线方式：金属压盖（B型，防拉抗振）
电缆：PVC或PTFE可选，标配5m，最长50m
环境温度：零下20℃至正85℃
介质温度：依护套不同，PP-10至80℃、PVDF-20至120℃、316L-40至250℃
整机重量：约350g（不含电缆）
响应时间：t90≤4秒（流动油/水中）
执行标准：DIN EN 60751
认证：CE，ISO 9001
五、产品尺寸
探头直径
Ø7mm，全系最细规格，适合极小口径油路与紧凑安装空间，响应速度优于所有粗径版本。
有效浸入长度
70mm（从螺纹端面到探头尖端），短探头设计适配浅安装深度与微型油箱。
总长度
约80mm（含固定段与接线盒），安装后整体突出设备面板约80mm。
螺纹连接尺寸
G1/10"外螺纹，螺纹部分长度约8mm，六角对边约14mm，微螺纹兼容大多数微型液压元件接口。
接线盒尺寸
蓝色PPH材质接线盒，约65mm×40mm×40mm（高×宽×深），适配PG9电缆密封接头。
整机重量
约350g（不含电缆），单人即可完成安装与拆卸操作。
电缆出线
从接线盒底部金属压盖引出，标配5m PVC电缆，可定制最长50m，电缆外径约5至6mm。
整体安装深度
探头70mm加固定段约10mm，总插入深度约80mm，适合浅槽与微型油箱安装。
六、应用领域
微型液压站微小油箱测温
Ø7mm细径探头配合G1/10螺纹直接拧入小型液压油箱或阀块侧壁，4至20mA输出接入HBM BM40IE或PLC实现油温闭环监控，金属B型压盖抗振动适合高振动液压工况。
精密设备润滑系统温度监测
70mm短探头直接插入齿轮箱、轴承座润滑油路浅层测温点，响应快灵敏度高，配合JABSCO 50005/50010叶轮泵构成完整润滑监测回路。
气动液压元件阀块油缸测温
G1/10微螺纹适配阀块、油缸、冷却器等小型元件的测温接口，非脉动输出保护敏感介质，4至20mA信号直连PLC实现温度控制与超温报警。
实验室与分析仪器测温
316L探头耐化学试剂浸泡，G1/10螺纹适配恒温槽、小型反应釜、微量液体容器测温口，A级精度±0.15℃满足实验室计量级要求。
医疗与制药设备温度监控
PPH护套版本耐弱酸碱清洗液，Ø7mm细径适配医疗设备微型流路测温，IP67探头可长期浸泡，4至20mA输出接入PLC实现工艺温控。
食品与饮料生产线测温
316L不锈钢探头为食品级安全材质，G1/10螺纹适配食品管道小口径接口，非脉动输出避免对计量泵产生干扰，适合巴氏杀菌、发酵罐等温度监控。
七、总结
德国Mazurczak 4545202004 NS 4/7-10-70-80/BC-B是一款面向微型液压与精密测温的超紧凑型浸入式高防护Pt100温度传感器，核心优势在于Ø7mm全系最细探头配合70mm浸入长度响应时间t90≤4秒为同系列最快、Pt100薄膜铂电阻A级精度±0.15℃年温漂极低确保长期测量稳定、一体化4至20mA两线制变送免额外模块可直连PLC与HBM BM40IE、G1/10"微螺纹即插即用适配极小安装空间、蓝色PPH接线盒IP65抗振动耐腐蚀优于普通PP、金属B型压盖出线抗拉抗振优于塑料K型、探头IP67可长期浸泡密封可靠、4线制高精度接线消除长距离线路电阻误差、多护套可选覆盖从PP弱腐蚀到316L不锈钢250℃高温的全工况、护套与芯体可分离设计降低长期使用成本。选型时重点确认现场控制系统接受4至20mA信号、测温范围在零下50℃至正200℃之间且匹配对应护套材质、安装口为G1/10"螺纹且深度不小于80mm、电缆长度不超过50m且超20m必须用4线制、如需更高精度确认A级版本、如介质为强酸碱选PVDF护套、如用于高温工况选316L不锈钢护套。
