一、产品介绍

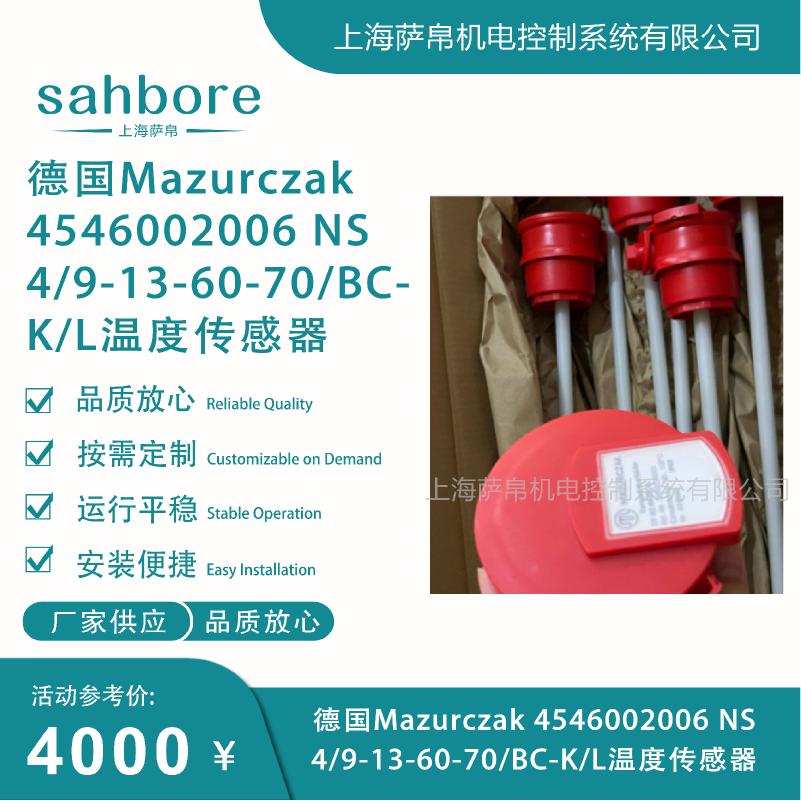

德国Mazurczak 4546002006 NS 4/9-13-60-70/BC-K/L温度传感器是Mazurczak公司NS系列紧凑型浸入式高防护Pt100温度传感器，型号中"4546002006"为完整订货号，"NS4"代表NS系列重型浸入式结构，"9"代表探头直径Ø9mm，"13"代表过程连接G1/4"外螺纹，"60"代表有效浸入长度60mm，"70"代表传感器总长度70mm，"BC"代表蓝色PPH聚丙烯接线盒内置4至20mA两线制变送器，"K"代表PVC电缆出线标配5m，"L"代表加长防护护套保护电缆根部抗弯折。该传感器采用Pt100薄膜铂电阻（DIN EN 60751标准）A级精度作为感温元件，探头为316L不锈钢材质，过程连接为G1/4"外螺纹，防护等级探头IP67、接线盒IP65，内置4至20mA两线制变送模块可直接接入PLC或HBM BM40IE信号放大器，是液压站油箱、齿轮箱润滑油路、水处理管道及一般振动工况下油、水、弱腐蚀介质温度监测的高防护标配方案。
二、功能特点
A级精度Pt100薄膜铂电阻年漂移极低
感温元件为Pt100薄膜铂电阻，符合DIN EN 60751标准，A级精度±0.15℃（0℃时）可选B级±0.3℃，年温漂极低，适合长期过程温度监控与计量级测温，精度明显优于同系列B级版本。
一体化4至20mA变送免额外模块
BC内置变送器将Pt100电阻信号直接转换为4至20mA两线制输出，DC24V供电，负载最大500Ω，可直接接入PLC/DCS模拟量通道或HBM BM40IE，省去外接变送器成本与接线，到场后仅需接入24V电源与电缆即可运行。
Ø9mm中径探头兼顾响应与强度
探头直径Ø9mm比Ø6至Ø8mm更粗壮、比Ø11mm更灵敏，配合60mm短浸入长度，热响应时间t90≤6秒（流动油/水中），兼顾响应速度与机械强度，适配多数标准安装孔，抗振动耐冲击性能优于细径探头。
G1/4"标准螺纹通用性强安装便捷
过程连接为G1/4"外螺纹，属于工业常用中口径规格，兼容性强于G1/8微螺纹与G1/2大螺纹，拧入即可完成安装，无需额外法兰或底座，拆装维护仅需扳手操作。
蓝色PPH接线盒耐腐抗振优于普通PP
BC型为蓝色PPH聚丙烯接线盒，相比普通PP材质耐化学腐蚀性更强、抗振动抗冲击性能更优，IP65防护，蓝色外壳便于现场与红色K型版本区分标识，适合一般振动工况。
L型加长护套抗弯折防拉扯
"L"后缀为加长防护护套，安装在电缆根部与接线盒出线口之间，加强电缆根部防护，抗弯折、防拉扯，在振动环境下有效延长电缆使用寿命，降低因反复弯折导致的断路风险。
探头IP67可长期浸泡密封可靠
探头防护等级达IP67，可长期浸入油或水中运行，密封可靠不渗漏，适合液压油箱、润滑油路等持续浸泡工况，316L不锈钢探头耐油耐弱腐蚀。
4线制高精度接线消除线路电阻误差
支持4线制接法，长距离传输时可有效消除引线电阻对测量精度的影响，相比2线制精度更高、稳定性更好，适合测温点距控制柜较远的场合。
三、选型指南
确认输出信号是否匹配控制系统
"BC"为内置4至20mA两线制变送输出，如控制系统仅接受Pt100电阻信号需选无变送器版本，如需0至10V电压输出需选对应后缀版本。
确认精度等级是否满足要求
本型号为A级精度±0.15℃@0℃，如项目要求更高精度可确认是否有超A级版本，如普通监控B级±0.3℃已足够则无需选A级以降低成本。
确认测温范围是否覆盖工况
标准测温范围零下50℃至正200℃（长期≤180℃），如工况温度需达200℃以上需确认是否有高温版本，如低温工况低于零下50℃需评估电缆与接线盒耐温性能。
确认探头尺寸是否满足安装深度
本型号有效浸入长度60mm、总长70mm、Ø9mm探头，如安装口深度不足60mm需选更短探头版本，如需更深插入可选110mm或更长版本。
确认过程连接螺纹是否匹配
标准为G1/4"外螺纹，如设备接口为G1/8、G1/2或M20×1.5需选配转接件或更改螺纹规格版本，采购前务必核对现场螺纹尺寸。
确认护套材质是否适配介质
标配316L不锈钢探头耐油耐弱腐蚀，如介质为强酸强碱需选配PVDF或PP护套版本，如介质温度超过180℃需选316L不锈钢护套版本并确认长期耐温极限。
确认电缆长度是否满足现场布线
标配5m PVC电缆，最长可定制至50m，超过20m建议采用4线制接法以保证精度，电缆材质可选PVC或PTFE，L型护套已包含根部防护。
四、技术参数
品牌：Mazurczak（德国）
型号：4546002006（NS 4/9-13-60-70/BC-K/L）
系列：NS系列紧凑型浸入式高防护温度传感器
感温元件：Pt100薄膜铂电阻（DIN EN 60751，A级）
精度等级：A级±0.15℃（0℃时），可选B级±0.3℃
测温范围：零下50℃至正200℃（长期≤180℃），依护套不同而异
探头直径：Ø9mm
有效浸入长度：60mm
总长度：70mm
探头材质：316L不锈钢（可选PP/PVDF护套）
过程连接：G1/4"外螺纹
输出信号：4至20mA两线制（BC内置变送）
供电电压：DC24V（±10%，支持DC12至36V宽幅）
负载电阻：最大500Ω
接线制：4线制（高精度）
防护等级：探头IP67，接线盒IP65（蓝色PPH型）
接线盒材质：PPH聚丙烯（蓝色）
出线方式：PVC电缆（K型）+加长防护护套（L型）
电缆：PVC材质，标配5m，最长50m
环境温度：零下20℃至正85℃
介质温度：依护套不同，PP-10至80℃、PVDF-20至120℃、316L-40至250℃
整机重量：约450g（不含电缆）
响应时间：t90≤6秒（流动油/水中）
执行标准：DIN EN 60751
认证：CE，ISO 9001
五、产品尺寸
探头直径
Ø9mm，中径规格兼顾响应速度与机械强度，适合多数标准安装孔，抗振动性能优于Ø6至Ø8mm细径版本。
有效浸入长度
60mm（从螺纹端面到探头尖端），短探头设计适配浅安装深度与一般油箱测温。
总长度
约70mm（含固定段与接线盒），安装后整体突出设备面板约70mm。
螺纹连接尺寸
G1/4"外螺纹，螺纹部分长度约12mm，六角对边约24mm，标准管螺纹兼容大多数工业设备接口。
接线盒尺寸
蓝色PPH材质接线盒，约70mm×45mm×45mm（高×宽×深），适配PG9电缆密封接头，L型护套从出线口延伸约30至40mm。
整机重量
约450g（不含电缆），单人即可完成安装与拆卸操作。
电缆出线
从接线盒底部PVC压盖引出，标配5m PVC电缆，可定制最长50m，电缆外径约6至7mm，L型护套覆盖根部约30至40mm。
整体安装深度
探头60mm加固定段约10mm，总插入深度约70mm，适合中等深度油箱与标准油路安装。
六、应用领域
液压站油箱油温监测
Ø9mm中径探头配合G1/4螺纹直接拧入液压油箱侧壁，4至20mA输出接入HBM BM40IE或PLC实现油温闭环监控，蓝色PPH接线盒抗振动适合一般振动液压工况，L型护套保护电缆根部免受弯折损伤。
齿轮箱润滑油路温度监测
60mm短探头直接插入齿轮箱油路浅层测温点，A级精度±0.15℃确保长期测量稳定，配合JABSCO 50005/50010叶轮泵与Gneuss TF-CX传感器构成完整润滑监测回路。
水处理与冷却系统测温
316L探头耐水浸泡，G1/4螺纹适配管道、换热器、小型储罐测温接口，IP67探头可长期浸泡，4至20mA输出直接接入PLC实现冷却水温度监控。
通用工业设备温度监控
适配机床、注塑机、自动化设备等通用工业场景的齿轮箱、轴承座、润滑系统温度监测，G1/4"螺纹为工业最常用规格，备件通用性强。
食品与制药弱腐蚀介质测温
316L不锈钢探头为食品级安全材质，PPH接线盒耐弱酸碱清洗液，适合食品饮料生产线、制药设备中水性或温和化学介质的温度监控。
船舶冷却水与引擎油路测温
IP67探头耐海水潮湿环境，316L探头耐盐雾腐蚀，G1/4螺纹适配船舶标准测温接口，蓝色接线盒抗船舶一般振动，是船舶冷却水与引擎润滑油测温的标配方案。
七、总结
德国Mazurczak 4546002006 NS 4/9-13-60-70/BC-K/L是一款面向液压润滑与通用工业测温的紧凑型浸入式高防护Pt100温度传感器，核心优势在于Ø9mm中径探头配合60mm浸入长度响应时间t90≤6秒兼顾灵敏度与机械强度、Pt100薄膜铂电阻A级精度±0.15℃年温漂极低确保长期测量稳定、一体化4至20mA两线制变送免额外模块可直连PLC与HBM BM40IE、G1/4"标准螺纹即插即用维护仅需扳手拆装通用性强、蓝色PPH接线盒IP65抗振动耐腐蚀优于普通PP、L型加长护套保护电缆根部抗弯折防拉扯延长使用寿命、探头IP67可长期浸泡密封可靠、4线制高精度接线消除长距离线路电阻误差、可选PP/PVDF护套覆盖从弱腐蚀到强腐蚀介质的全工况。选型时重点确认现场控制系统接受4至20mA信号、测温范围在零下50℃至正200℃之间且匹配对应护套材质、安装口为G1/4"螺纹且深度不小于70mm、电缆长度不超过50m且超20m必须用4线制、如需更高精度确认A级版本、如介质为强酸碱选PVDF护套、如用于高温工况选316L不锈钢护套、L型护套适合振动环境务必保留。
