一、产品介绍

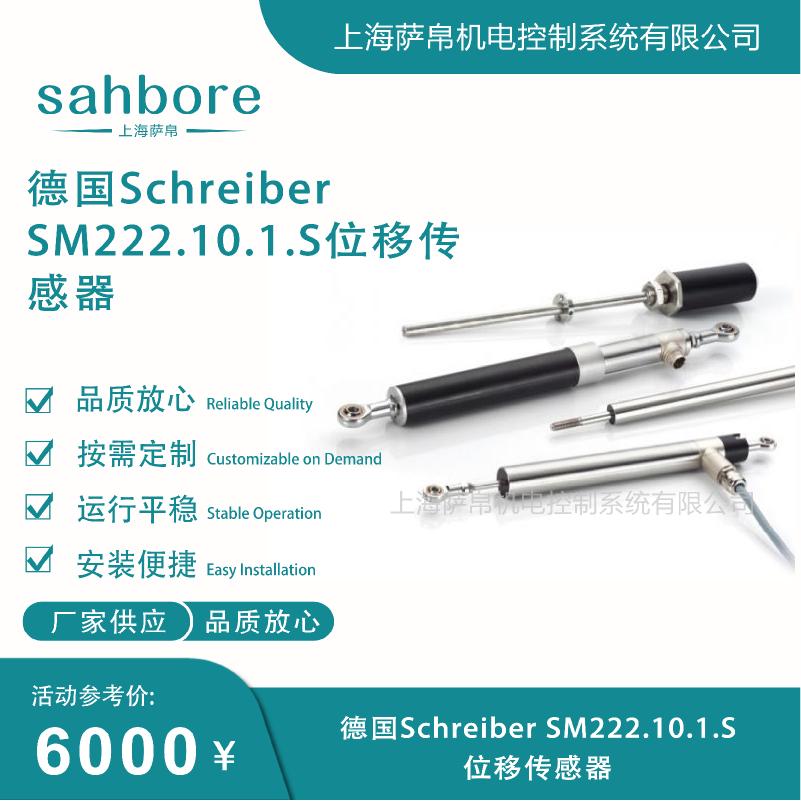

Schreiber SM222.10.1.S是德国Schreiber-Messtechnik旗下SM22系列高精度电感式（LVDT）位移传感器，采用电感半桥非接触测量原理，外部电子模块信号调理。该型号核心参数为10mm行程、0–10V DC模拟输出、铝合金外壳IP67防护，专为小空间安装场景下的精密位移测量设计。探头直径仅Ø10mm，可深入狭窄工位，在流动介质中响应时间≤1ms，线性精度达±0.1%FS，重复性≤0.001mm，是机床定位、液压伺服闭环、自动化产线位移反馈等工业场景中短行程高精度测量的可靠选择。

二、功能特点

1. 非接触电感测量，零磨损超长寿命
采用LVDT电感半桥原理，探头与被测体之间无机械接触，不存在磨损问题，使用寿命超过10⁷次循环，长期运行精度漂移极小，无需频繁校准。

2. Ø10mm超紧凑探头，小空间专用
探头外径仅10mm，整体尺寸约Ø10mm×80mm（不含推杆），是SM22系列中最适合微小型安装工位的规格，适配狭窄阀门、微型气缸、精密夹具等空间受限场景。

3. ±0.1%FS高线性，微米级重复精度
线性精度±0.1%FS（10mm量程下仅±0.01mm），重复性≤0.001mm，分辨率理论无限，满足精密闭环控制对位移反馈的严苛要求。

4. IP67防护+铝合金外壳，恶劣工况可靠
铝合金阳极氧化外壳达IP67防护等级，可短时浸液、防尘防水，耐油污、抗振动（10g@10–500Hz），在液压油、切削液、粉尘环境中长期稳定运行。

5. 0–10V标准模拟输出，即插即用
三线制0–10V DC输出，负载阻抗≥4.7kΩ，可直接接入PLC/DCS/工控表模拟量输入模块，无需额外信号调理电路，系统集成成本低。

6. 内置温度补偿，宽温域稳定
工作温度−40℃…+85℃，内置温度补偿算法，零点漂移≤0.001%/℃，在全温度范围内测量稳定性优异。

三、选型指南

1. 确认行程是否匹配10mm量程
SM222.10.1.S的"10"代表额定行程10mm（双向±5mm），若你的被测位移在10mm以内可直接选用；若需要8mm量程选SM222.8.1.S，20mm量程选SM222.20.1.S，切勿超量程使用。

2. 确认输出信号与系统接口兼容
该型号为0–10V DC三线制输出，若你的PLC只支持4–20mA输入，需另选对应4–20mA输出型号或加装信号转换模块；若需要RS485数字通讯，需选带通讯功能的系列。

3. 评估安装空间与探头尺寸
探头Ø10mm、总长约80mm，电气接口为M12×1四针连接器，标准电缆长约2m（可定制）。若安装空间极度紧凑且需更细探头，可考虑Ø8mm版本（SM222.8.1.S）。

4. 确认防护等级与环境适应性
IP67防护可应对潮湿、粉尘、油污环境；若需IP68完全浸没或耐强腐蚀介质，需确认是否可选不锈钢外壳或PTFE涂层版本。

5. 确认供电电压范围
供电DC 12–32V（标称DC 24V±10%），若现场供电波动较大，需确保在12–32V范围内稳定供电，避免输出异常。

四、技术参数

1. 测量原理
LVDT电感半桥，非接触式位移测量。

2. 量程与精度
额定行程10mm（双向±5mm），线性精度±0.1%FS，重复性≤0.001mm，分辨率无间断（理论无限）。

3. 输出信号
0–10V DC三线制，负载阻抗≥4.7kΩ。

4. 供电电压
DC 12–32V（标称DC 24V±10%）。

5. 响应时间
≤1ms，适配动态位移测量。

6. 工作温度
−40℃…+85℃，零点漂移≤0.001%/℃。

7. 防护等级
IP67（铝合金阳极氧化外壳）。

8. 抗振抗冲击
抗振动10g（10–500Hz），抗冲击50g（11ms）。

9. 电气保护
反极性保护、短路保护、过载保护，绝缘电阻>100MΩ（500V DC）。

10. 材质
外壳铝合金阳极氧化，接触介质部件不锈钢（EN 1.4305/AISI 303）。

五、产品尺寸

1. 探头尺寸
直径Ø10mm，有效测量长度约80mm（不含推杆）。

2. 外壳尺寸
铝合金紧凑型外壳，整体约Ø10mm×80mm，重量约0.15kg。

3. 电气接口
M12×1四针连接器，标准屏蔽电缆长约2m（可定制延长）。

4. 外部电子模块
尺寸约100×50×30mm（参考值），内置信号调理电路，安装于传感器附近稳定支架上。

六、应用领域

1. 机床与精密定位
CNC机床工作台滑台位移反馈、刀具微调定位、工装夹具行程监测，Ø10mm探头可深入机床狭窄导轨间隙。

2. 液压/气动伺服系统
液压油缸、气缸活塞杆位移的闭环反馈控制，IP67防护耐油污、抗振动，在液压系统内部长期浸没可靠运行。

3. 自动化产线检测
装配线工件到位检测、传送带位置监控、机械手臂关节位移反馈，0–10V输出直连PLC实现快速逻辑判断。

4. 机器人与精密设备
机器人关节角度位移测量、半导体设备晶圆传送位移监测、模具合模行程控制，高重复精度保证运动轨迹一致性。

5. 试验台与计量校准
材料试验机微小变形测量、位移校准台标准反馈、间隙厚度检测，非接触原理避免对被测件施加额外力。

七、总结

Schreiber SM222.10.1.S的核心竞争力在于"小身材、高精度、强防护"的三位一体——Ø10mm超紧凑探头解决了微型空间安装难题，±0.1%FS线性精度与≤0.001mm重复性满足精密闭环控制的严苛需求，而IP67铝合金外壳配合内置温度补偿则确保其在−40℃至+85℃的宽温域、油污粉尘振动等恶劣工况中依然稳定可靠。0–10V三线制标准输出省去了系统集成的额外环节，响应时间≤1ms可适配动态位移监测。如果你的应用场景是10mm以内的短行程精密位移测量，尤其是机床定位、液压伺服反馈或自动化产线检测，这款传感器几乎是该规格下兼顾精度、寿命与环境适应性的最优解。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
