一、产品介绍

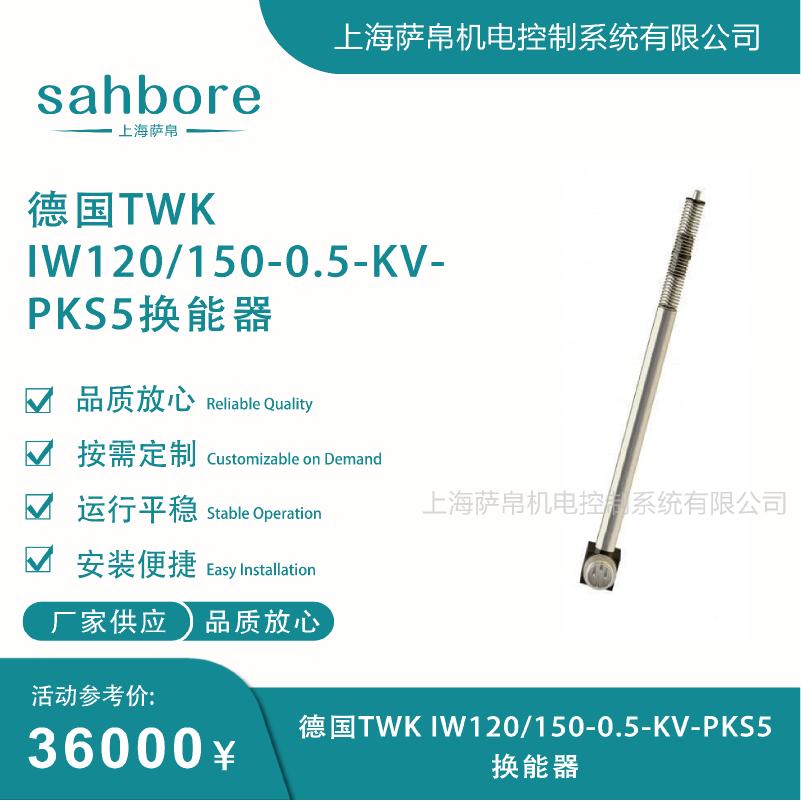

TWK IW120/150-0.5-KV-PKS5是德国TWK-Elektronik旗下IW120系列感应式（LVDT）直线位移换能器，采用非接触式电感测量原理，外部电路励磁。该型号核心参数为额定测量行程150mm、输出灵敏度0.5V/mm、模拟电压输出、PKS5快插接口，专为工业自动化场景下中长行程高精度位移检测设计。探头采用铝合金阳极氧化外壳，IP65防护等级，可抵御潮湿、粉尘、油污等恶劣工况，在造纸印刷、起重输送、自动机械、压力控制、测试工作台等领域广泛应用，是液压油缸位置反馈、阀门开度检测、运动平台位移闭环等场景的高可靠性传感部件。

二、功能特点

1. 非接触电感测量，零磨损超长寿命
采用LVDT电感半桥原理，探头与被测体之间无任何机械接触，不存在磨损问题，使用寿命远超10⁷次循环，长期运行精度漂移极小，无需频繁校准，维护成本极低。

2. 150mm中长行程+0.5V/mm高灵敏度
额定行程150mm覆盖大多数中长行程位移检测需求，0.5V/mm的输出灵敏度意味着满量程输出75V（需配合外部励磁），信号幅度大、信噪比高，抗干扰能力强，在复杂电磁环境中依然稳定无漂移。

3. IP65铝合金外壳，恶劣工况可靠运行
铝合金阳极氧化外壳达IP65防护等级，可防尘防水、抗腐蚀，耐油污、抗振动（10g@10–500Hz），在液压油、切削液、粉尘环境中长期稳定运行，整体重量约0.8kg，安装便捷。

4. PKS5快插接口，即插即用
配备PKS5快插电气接口，接线迅速可靠，大幅减少现场安装时间，同时支持定制不同长度的原厂专用对接线缆（1m/3m/5m等），系统集成效率高。

5. 外部励磁设计，灵活适配
IW120系列采用外部电路励磁方式，用户可根据系统需求灵活配置振荡器与解调器（OA/OD/UN系列模块），输出类型与信号调理方案可按需定制，系统兼容性极强。

6. 内置温度补偿，宽温域稳定
工作温度−25℃…+80℃，内置温度补偿算法，零点漂移≤0.001%/℃，在全温度范围内测量稳定性优异；极端温度工况可定制宽温版本（−40℃…+100℃）。

三、选型指南

1. 确认行程是否匹配150mm量程
型号中"150"代表额定测量行程150mm，仅适配最大位移不超过150mm的检测场景。若需要100mm行程选IW120/100系列，200mm行程选IW120/200系列，切勿超量程使用，否则精度与寿命均会下降。

2. 确认输出类型与接口需求
该型号为0.5V/mm模拟电压输出搭配PKS5快插接口，需匹配对应信号采集类型与对接接口。若需要4–20mA电流输出或RS485数字通讯，需更换对应型号；若需要内置信号调理，可定制带OA/OD/UN模块的版本。

3. 评估安装空间与连接方式
IW120系列探头需配合弹簧复位连接或球窝接头安装，安装前需确认工位是否预留对应安装孔位与机械连接结构。PKS5快插接口需预留对应插座空间。

4. 确认防护等级与环境适应性
IP65防护可应对潮湿、粉尘、油污环境；若需IP68完全浸没或耐强腐蚀介质，可定制不锈钢外壳或PTFE涂层版本；强腐蚀工况可定制外壳防腐涂层。

5. 确认供电与励磁配置
IW120为外部励磁系列，需另配OA/OD/UN振荡器与解调器模块，供电DC 12–32V（标称DC 24V±10%）。选型时需一并确认励磁模块型号，避免信号链路不完整。

四、技术参数

1. 测量原理
LVDT电感半桥，非接触式位移测量，无限分辨率，无磁滞。

2. 量程与精度
额定行程150mm，非线性误差≤±0.1%FS，重复精度≤0.01mm，分辨率理论无限。

3. 输出信号
模拟电压输出，灵敏度0.5V/mm（满量程75V，需外部励磁），负载阻抗≥4.7kΩ。

4. 供电电压
DC 12–32V（标称DC 24V±10%），外部励磁模块单独供电。

5. 响应时间
≤1ms，适配动态位移测量。

6. 工作温度
−25℃…+80℃，零点漂移≤0.001%/℃；可定制−40℃…+100℃宽温版。

7. 防护等级
IP65（铝合金阳极氧化外壳）。

8. 抗振抗冲击
抗振动10g（10–500Hz），抗冲击50g（11ms）。

9. 电气保护
反极性保护、短路保护、过载保护，绝缘电阻>100MΩ（500V DC）。

10. 材质
外壳铝合金阳极氧化，内部感应元件为精密线圈结构，电气接口PKS5快插。

五、产品尺寸

1. 探头尺寸
IW120系列探头直径约Ø25mm（标准规格），有效测量长度覆盖150mm行程，整体长度根据安装连接方式（弹簧复位/球窝接头）略有差异。

2. 外壳尺寸
铝合金紧凑型外壳，整体约Ø25mm×180mm（含连接段），重量约0.8kg。

3. 电气接口
PKS5快插接口，标准屏蔽电缆长约2m（可定制1m/3m/5m等不同长度）。

4. 外部励磁模块
OA/OD/UN系列振荡器与解调器需单独配置，尺寸约100×50×30mm（参考值），安装于传感器附近稳定支架上。

5. 安装连接
支持弹簧复位连接或球窝接头两种机械安装方式，需根据工位结构选择。

六、应用领域

1. 造纸与印刷机械
纸机辊筒位置检测、印刷套准控制，IP65防护耐纸粉潮湿环境，0.5V/mm高灵敏度确保微小位移精确捕捉。

2. 起重输送设备
起重机吊钩高度检测、输送带张力行程反馈，抗振动10g设计扛得住起重系统的频繁冲击与抖动。

3. 液压与气动伺服系统
液压油缸、气缸活塞杆位移的闭环反馈控制，非接触原理避免对被测件施加额外力，IP65防护耐油污、长期浸没可靠运行。

4. 压力控制设备
压力机滑块位置检测、注塑机合模行程监控，重复精度≤0.01mm保证运动轨迹一致性。

5. 测试工作台与计量校准
材料试验机微小变形测量、位移校准台标准反馈，无限分辨率与无磁滞特性确保测量数据真实可靠。

七、总结

TWK IW120/150-0.5-KV-PKS5的核心价值在于"中长行程+高灵敏度+强防护"的三位一体——150mm行程覆盖大多数工业位移检测需求，0.5V/mm的高灵敏度带来大信号幅度与强抗干扰能力，而IP65铝合金外壳配合内置温度补偿则确保其在−25℃至+80℃的宽温域、油污粉尘振动等恶劣工况中依然稳定可靠。PKS5快插接口省去了现场接线的繁琐，外部励磁设计提供了灵活的系统集成空间，响应时间≤1ms可适配动态位移监测。如果你的应用场景需要150mm以内的中长行程精密位移测量，尤其是液压伺服反馈、起重输送检测或测试工作台位移监控，这款感应式换能器几乎是该规格下兼顾精度、寿命与环境适应性的最优解。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
