一、产品介绍

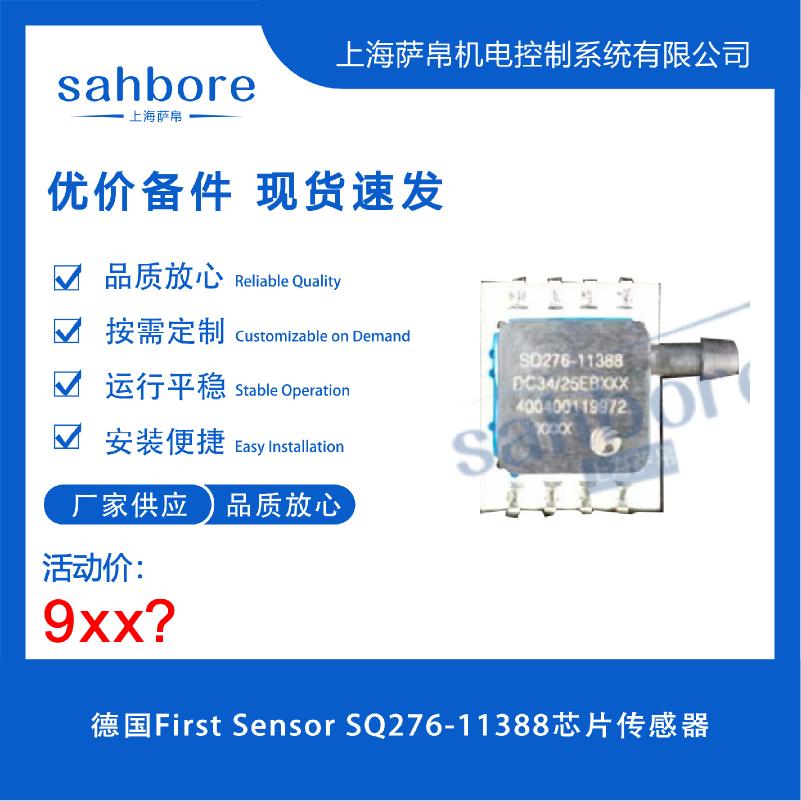

First Sensor SQ276-11388是德国First Sensor（现为TE Connectivity旗下品牌）原厂出品的MEMS硅-玻璃微差压传感芯片，属于HAMILTON（汉密尔顿）C1及C1 neo呼吸机专用原装气道流量/气压检测核心芯片。该芯片采用单晶硅MEMS压阻式结构，内部集成惠斯通电桥与全温域温补电路，通过测量气路中的微小压差来间接计算潮气量与分钟通气量，是呼吸机实现精确通气控制的心脏部件。芯片输出标准化模拟电压信号，可直连C1呼吸机主控板，出厂经逐台全性能检测并附带UKAS可追溯校准证书，到货即装即用，无需二次调试，支持新旧批次100%引脚与电气参数兼容替换。

二、功能特点

1. 硅-玻璃MEMS压阻结构，双量程覆盖呼吸全工况
采用单晶硅MEMS压敏元件配硅-玻璃阳极键合封装，内置惠斯通电桥，提供±25Pa与±500Pa双量程切换，±25Pa用于新生儿等微小气流的精确测算，±500Pa用于成人常规呼吸流量检测，一片芯片覆盖全科室需求。

2. 模拟电压直出，零外接放大即插即用
输出标准化模拟电压0.5～4.5V，与C1呼吸机主控板完美匹配，无需额外信号调理或放大电路，大幅降低主板设计复杂度与故障点，维修时直接替换原装芯片即可恢复功能。

3. ±0.25%FS高精度，线性/迟滞/重复性≤0.1%FS
在全量程范围内测量精度达±0.25%FS，线性度、迟滞与重复性均≤0.1%FS，满足新生儿与成人通气对潮气量、分钟通气量的高精度计算要求，确保呼吸波形真实可靠。

4. ≤10ms超快响应，同步呼吸周期零滞后
响应速度≤10ms（0.01秒），可实时捕捉呼吸机SIMV、PSV、CPAP等模式下的每一次吸气/呼气压力波形变化，无信号滞后，为通气切换与高压保护提供即时数据支撑。

5. 全温域内置温补，年漂移<0.5%FS
芯片内部集成PN结温度传感单元与温补网络，工作温度范围−20℃～+60℃（医疗常规工况0～50℃最优），宽温漂移极小，常年连续开机精度稳定，年漂移<0.5%FS，免维护周期长达24～36个月。

6. ISO13485/CE/FDA三重医疗认证，安全合规
通过EN ISO 13485医疗质量管理体系认证、CE欧盟安全认证及FDA医疗级认证，医用气体无析出、耐医用消毒水汽，满足GMP/GLP审计追溯要求，是呼吸机核心安全部件的合规之选。

三、选型指南

1. 确认适配呼吸机型号
SQ276-11388专为HAMILTON C1/C1 neo设计，若你的设备是C3、MR1等其他型号，需确认是否有对应芯片版本（如SQ273系列），切勿错配导致信号不兼容。

2. 确认量程需求匹配临床场景
双量程±25Pa/±500Pa已覆盖新生儿至成人全场景，若仅用于新生儿（微小气流），确认±25Pa精度满足需求；若用于成人常规通气，±500Pa量程已足够，无需额外选配。

3. 确认供电与输出接口
供电为DC 3.0V（C1主板标准供电），输出为4针接口（电源+、电源−、信号+、信号−），模拟电压0.5～4.5V；若你的主板供电或接口不同，需确认是否有适配转接方案。

4. 确认封装形式与焊接方式
芯片为SMD贴片式（约10×10×5mm），需焊接集成于C1流量传感器模块PCB上，非即插即用DIP封装；维修时需确认焊接工艺与原板电路匹配，避免虚焊导致测压漂移。

5. 确认校准证书与批次兼容性
新旧批次100%引脚与电气参数兼容，但建议优先选用带UKAS可追溯校准证书的批次，确保GMP审计可追溯；若需长期备件，建议一次性采购2～3片作为库存。

四、技术参数

1. 品牌与产地
First Sensor（德国原厂，现为TE Connectivity旗下）。

2. 产品类型
MEMS微差压传感芯片，呼吸机气道流量/气压检测专用。

3. 物料号
SQ276-11388。

4. 适配设备
HAMILTON C1 / C1 neo 呼吸机（成人/儿童/新生儿通用）。

5. 传感原理
硅-玻璃MEMS压阻式，内置惠斯通电桥，集成PN结温度补偿。

6. 量程范围
±25Pa / ±500Pa（双量程）。

7. 输出信号
模拟电压 0.5～4.5V（标准化，直连C1主控板）。

8. 测量精度
±0.25% FS。

9. 线性/迟滞/重复性
≤0.1% FS（combined）。

10. 响应时间
≤10ms（0.01秒）。

11. 供电电压
DC 3.0V。

12. 功耗
<6mA（低功耗，适配便携呼吸机电池供电）。

13. 工作温度
−20℃ ～ +60℃（医疗常规工况0～50℃最优）。

14. 接口
4针SMD（电源+、电源−、信号+、信号−）。

15. 封装尺寸
约10mm × 10mm × 5mm（SMD芯片级）。

16. 内部防护
IP55密封（裸芯模块式，需集成于传感器模块内使用）。

17. 寿命
24～36个月（连续开机工况）。

18. 认证
ISO 13485、CE、FDA（医疗级）。

19. 校准
UKAS可追溯校准（附带校准证书，有效期1年）。

五、产品尺寸

1. 芯片主体尺寸
约10mm（长）× 10mm（宽）× 5mm（高），芯片级SMD封装，极度紧凑。

2. 引脚配置
4针SMD焊盘（电源+、电源−、信号+、信号−），间距适配C1流量传感器模块PCB标准焊盘。

3. 整体重量
约0.3–0.5g（含封装），轻量化设计，单手即可完成贴片焊接定位。

4. 导压接口
单侧单气嘴（DIP直插带单气嘴结构），需配合硅胶密封圈与导压软管使用，维修时建议同步更换密封件杜绝漏气。

5. 包装尺寸
配防静电专用托盘+防潮袋，外箱约120mm × 80mm × 40mm（估算值），适配芯片级精密运输保护。

六、应用领域

1. HAMILTON C1系列呼吸机气道检测（核心场景）
C1/C1 neo成人、儿童、新生儿呼吸机的气道微压差与呼吸流量实时监测，为SIMV、PSV、CPAP等通气模式提供压力-流量波形数据，触发通气切换与高压保护。

2. 新生儿无创通气与NICU有创通气
±25Pa微差压量程精准捕捉新生儿微弱气流，确保潮气量与分钟通气量计算精确，避免气压伤，是新生儿科呼吸支持的核心传感部件。

3. 呼吸机维修与备件替换
C1呼吸机流量传感器模块故障时，SQ276-11388可100%引脚兼容直接替换原装芯片，无需改动主板电路，是医院设备科与第三方维修商的标准备件。

4. 医用麻醉机气体压差监测
双量程特性适配麻醉机气道压差与气体流量监测，≤10ms响应确保麻醉过程中通气参数实时可控。

5. 精密仪器微小风压检测
除呼吸机外，±25Pa量程也适用于实验室精密仪器、洁净室风压监测等需要高精度微小压差测量的场景。

七、总结

First Sensor SQ276-11388的核心价值在于"双量程MEMS微差压+模拟直出+医疗三认证"三位一体——它用硅-玻璃MEMS压阻结构在±25Pa至±500Pa范围内实现±0.25%FS的高精度测量，0.5～4.5V模拟电压直出让C1呼吸机主控板无需任何外接放大即可获取气道压力与流量数据，≤10ms响应同步呼吸周期确保波形零滞后，而ISO13485/CE/FDA三重医疗认证则从法规层面确保其满足GMP/GLP审计要求。约10×10×5mm的芯片级封装与<6mA的低功耗设计让它完美嵌入C1流量传感器模块，24～36个月的免维护寿命大幅降低医院设备运维成本。如果你的HAMILTON C1呼吸机需要更换原装流量/气压检测芯片，或者设备科需要一款100%兼容、带UKAS校准证书的医疗级微差压备件，SQ276-11388几乎是该规格下唯一的原厂合规选择。
