一、产品介绍

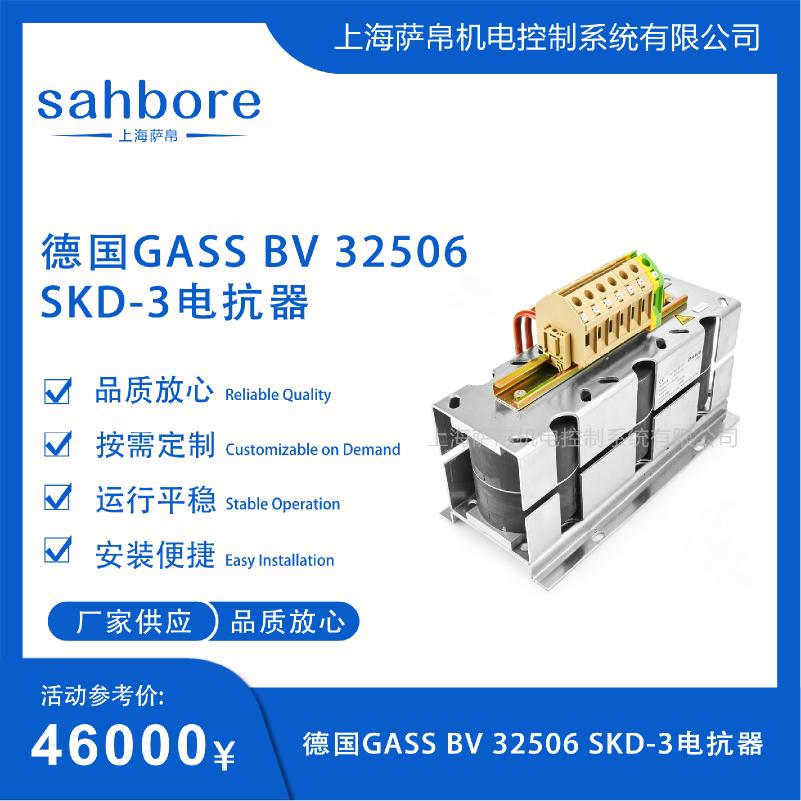

德国GASS BV 32506 SKD-3是GASS GmbH原厂生产的三相干式铁粉芯滤波电抗器，属于SKD-3系列工业级扼流圈，专为变频驱动、电力变换及新能源变流系统设计。该电抗器采用罐形铁粉芯磁路结构，配合真空压力浸漆（VPI）工艺处理的高品质铜线绕组，可有效抑制变频器输出侧的高次谐波、限制电压尖峰（du/dt）并降低电磁干扰，是工业中低压系统中谐波滤波与电流平滑的核心配套磁性元件。产品严格遵循VDE 0570、IEC 61558、EN 61558等国际电工标准，绝缘等级T40/F（F级，155℃），防护等级IP00，适配安装于工业控制柜内部。

二、功能特点

1 铁粉芯磁路低损耗高稳定

采用铁粉芯（而非传统硅钢片）罐形磁芯结构，磁路稳定性优异，在1500Hz高频下磁损耗极低，谐波抑制效果远优于普通电抗器，长期运行电感量漂移极小。

2 有效抑制谐波与du/dt

串联于变频器输出端或整流电路中，可有效阻断谐波逆流进入电网，同时限制电压上升率（du/dt），保护电机绝缘并延长电缆及开关元器件使用寿命。

3 干式免维护结构

整体为干式铁粉芯结构，无需油冷或水冷，绝缘性能稳定，可长期连续运行，运维成本极低，适配密封电气柜内安装。

4 VPI真空浸漆绕组抗冲击

线圈绕组经真空压力浸漆（VPI）工艺处理，具备极强的防潮、防腐蚀与机械强度，抗短路与过载能力强，满载损耗小、温升低。

5 安全触摸端子符合VBG4

配备安全触摸型接线端子，符合VBG4技术要求，操作人员可在通电状态下安全接触端子区域，降低维护作业风险。

6 紧凑尺寸适配标准电气柜

整体结构紧凑，安装孔距标准化，可直接适配绝大多数工业控制柜布局，新设备配套与旧设备替换均便捷高效。

三、选型指南

1 严格核对完整物料号

该型号为BV 32506 SKD-3，SKD-3系列不同编号（如BV32494、BV31040等）对应不同电感量与额定电流，选型时必须与设备铭牌上的备件编号完全一致，不可混用。

2 确认额定电流与电感量

SKD-3系列常见规格涵盖0.15mH～10mH、额定电流2A～1000A，需根据变频器或整流器的额定输出电流选型，通流能力建议保留10%～20%余量。

3 确认工作频率与时钟频率

标准工作频率50～500Hz，时钟频率（开关频率）可达4kHz～16kHz，若变频器开关频率超过1500Hz需确认所选型号是否覆盖该频段。

4 确认压降百分比

电抗器接入后会产生2%或4%的电压压降，选型时需与变频器参数匹配，压降过大会影响电机输出扭矩，过小则滤波效果不足。

5 确认安装空间与孔距

标准安装尺寸宽×深×高约600×200×215mm（参考同系列SKD-3 0.6mH/100A规格），安装孔距W×D约570×170mm，旧设备替换时需比对原安装孔位是否一致。

6 确认防护与环境适配

标准防护IP00，适用于柜内干燥环境；若现场粉尘多或海拔超过2000m，应考虑降容使用或加装防护外壳至更高IP等级。

四、技术参数

1 型号

BV 32506 SKD-3。

2 品牌

GASS GmbH（德国）。

3 系列

SKD-3三相滤波扼流圈（铁粉芯罐形磁芯）。

4 相数

三相。

5 冷却介质

干式（空气自冷）。

6 铁芯类型

铁粉芯（低损耗高频磁芯）。

7 电感量

3×0.6mH（同系列常见规格，具体以铭牌为准）。

8 额定电流

100A（同系列常见规格，具体以铭牌为准）。

9 额定频率

≤1500Hz。

10 时钟频率

≤16kHz。

11 绝缘等级

T40/F（F级，155℃）。

12 防护等级

IP00（EN 61558）。

13 额定电压

380V / 400V（三相）。

14 耐压强度

AC 3kV以上。

15 接线端子

安全触摸型，符合VBG4，35mm²铜接线片。

16 绕组工艺

真空压力浸漆（VPI）。

17 执行标准

VDE 0570、IEC 61558、EN 61558、DIN/VDE 0570。

18 安装方式

螺丝端子固定，柜内壁挂或底部安装。

五、产品尺寸

BV 32506 SKD-3为SKD-3系列标准三相滤波扼流圈，参考同系列0.6mH/100A规格外形尺寸为宽×深×高≈600×200×215mm，安装孔距W×D≈570×170mm，单件重量约17.8kg（含铜重6.3kg）。因SKD-3系列同规格产品安装尺寸统一，可在现有电气柜内直接替换而无需改造安装结构。

六、应用领域

1 变频驱动系统谐波滤波

串联于变频器输出端，滤除高次谐波、限制du/dt，保护电机绝缘，是数控机床、纺织机械、包装机械等变频设备的标准配套元件。

2 新能源变流设备

用于风电并网LCL滤波器、光伏逆变器输出端，抑制开关频率谐波对电网的污染，满足并网电能质量标准。

3 不间断电源UPS输入输出端

安装于UPS整流器与逆变器之间，平滑电流纹波、抑制电磁干扰（EMI），保障精密负载供电质量。

4 工业自动化配电系统

在自动化产线配电柜中承担谐波滤波与电流平滑功能，降低总谐波畸变率（THD），提升整套系统运行稳定性。

5 升降机与精密机床控制

对电网质量要求较高的升降机、精密磨床、印刷机械等设备中，作为抑制电磁干扰与减小电流畸变率的核心部件。

6 电力变换与整流系统

用于大功率整流电路的直流侧平波或交流侧滤波，减少电流脉动、提升功率因数，适配电解、电镀等工业电源场景。

七、总结

德国GASS BV 32506 SKD-3是一款以铁粉芯罐形磁路、三相对称结构、VPI真空浸漆绕组为核心的工业级干式滤波电抗器，额定电感量3×0.6mH、额定电流100A、绝缘等级F级（155℃）、防护IP00，严格遵循VDE 0570与IEC 61558标准。它以铁粉芯磁路实现1500Hz高频下的低损耗谐波抑制、以VPI工艺确保绕组防潮抗冲击与长期免维护、以安全触摸端子降低维护作业风险、以标准化紧凑尺寸适配绝大多数工业控制柜四大优势，覆盖了变频驱动、新能源变流、UPS电源、工业自动化配电及精密机床等对谐波滤波与电流平滑有刚性需求的工业场景。选型时重点锁定物料号BV 32506是否与设备铭牌一致、额定电流是否匹配变频器输出并保留10%～20%余量、以及安装孔距是否与现有柜体兼容三项，即可确保与系统工况完全适配。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
