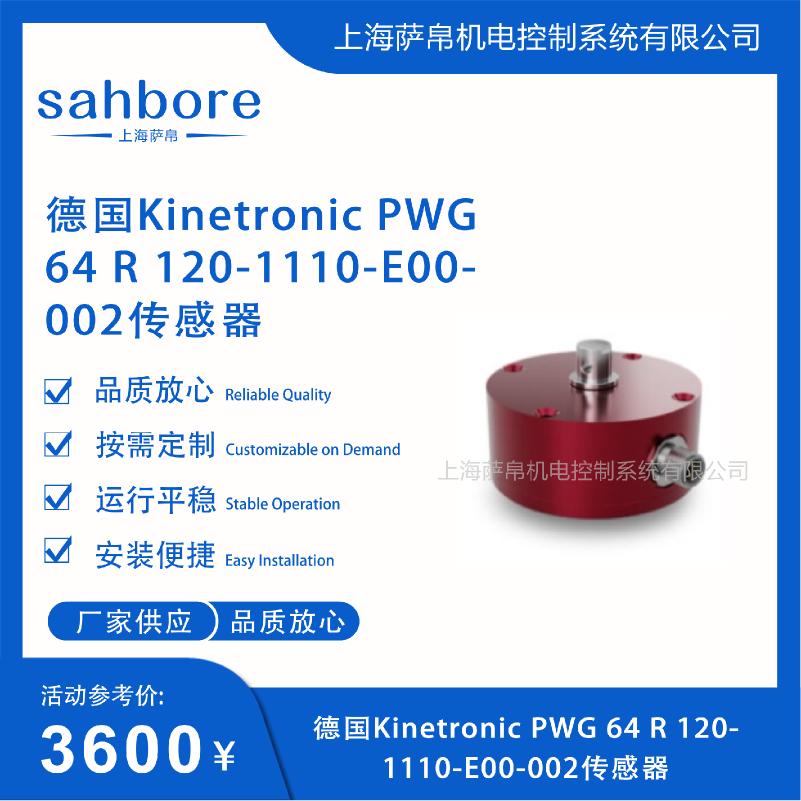

德国Kinetronic PWG 64 R 120-1110-E00-002是一款工业级高精度角度位移传感器，属于Kinetronic公司PWG 64 R系列的标准型号产品，采用非接触式磁阻感应原理（绝对电位测量系统），专为重型工程机械、特种车辆及工业自动化系统中的角度监测而设计。该传感器测量角度范围为0°～120°，线性度误差≤±0.1%FS，重复精度可达0.05°，完全满足高精度角度反馈需求。传感器采用不锈钢轴与阳极化铝合金外壳，配合双滚珠轴承支撑结构及雨刮器保护设计，在-40℃至+85℃的极端温度、15g加速度振动及高粉尘高湿环境下仍能长期稳定运行，额定机械寿命超过1亿次转动，是替代传统光电编码器在恶劣移动设备中使用的理想方案。
采用非接触式磁敏感应芯片与绝对电位测量系统，传感过程中无任何机械摩擦，彻底避免了传统电位器式或光电编码器因磨损导致的漂移与寿命衰减问题，长期使用稳定性极强。
线性度误差≤±0.1%FS，重复精度0.05°，内置温度补偿模块可自动抵消不同工况下的温漂误差，在-30℃低温或80℃高温环境下测量误差波动不超过0.2%。
不锈钢转轴搭配阳极化铝合金外壳，双滚珠轴承支撑结构抗径向与轴向冲击能力优异，大距离轴承位置设计增加转轴稳定性，整体防护等级IP67，可在粉尘、潮湿、腐蚀性气体等恶劣环境中长期使用。
联锁顶盖保护雨刮器免受灰尘堆积与意外碰撞影响，在建筑施工、矿山开采等高粉尘场景中有效防止雨刮器损坏，确保传感器持续稳定运行。
工作温度覆盖-40℃至+85℃，可承受15g加速度、10～2000Hz频率的振动冲击，绝缘耐压强度达2.5kV AC，适配户外极端气候与强振动工况。
接线端口采用防误插设计，支持快速插拔，现场更换无需复杂调试，即装即用，大幅缩短维护停机时间。
该型号测量范围为0°～120°，选型时必须确认设备所需角度范围不超过120°，若实际需求更大可选择同系列200°或350°量程型号，不可混用。
标配4～20mA模拟量输出，负载阻抗最大500Ω；若后端系统需数字量信号，可选配RS485接口，采购时须提前说明定制需求，两种输出不可现场互换。
额定工作电压18～36V DC，选型时须确认现场供电在此范围内，电压过低会导致信号失真，过高则可能损坏内部电路。
该型号标配64mm法兰安装孔距，选型时须核对设备安装基座孔位是否一致，如需特殊安装支架可同步配套采购。
标准防护IP67适用于一般户外及高湿环境；若应用于海上、化工等强腐蚀场景，需确认是否需要额外防腐涂层处理或选配M12航空插头防水接线端。
用于老旧设备替换时，须核对旧件型号后缀（如E00-002），确保输出信号类型、接线定义完全一致，不同后缀不可直接替换。
PWG 64 R 120-1110-E00-002。
Kinetronic（德国）。
PWG 64 R精密角度传感器。
非接触式磁阻感应（绝对电位测量系统）。
0° ～ 120°。
≤±0.1%FS。
0.05°。
4～20mA DC（标配），可定制RS485数字接口。
最大500Ω。
18V ～ 36V DC。
-40℃ ～ +85℃。
IP67。
2.5kV AC。
≥1亿次转动。
15g / 10～2000Hz（符合IEC 60068-2-6）。
不锈钢。
阳极化铝合金。
双滚珠轴承，大距离轴承位置。
64mm法兰安装孔距，螺栓固定。
防误插快速插拔接头，支持连接器或PG压盖。
PWG 64 R 120-1110-E00-002为PWG 64 R系列标准角度传感器，整体采用紧凑型全金属结构，标配64mm法兰安装孔距，转轴为不锈钢材质，外壳为阳极化铝合金。因PWG 64 R系列同规格产品安装尺寸统一，可在现有设备安装孔位上直接替换而无需改造安装结构。
用于挖掘机大臂角度、起重机吊臂角度的实时反馈，是设备防倾翻与载荷计算的核心传感部件，在高粉尘、强振动的露天工况下稳定运行。
适配盾构机刀盘角度监测，可在地下高粉尘、强振动环境中长期稳定工作，为隧道掘进方向控制提供精确角度数据。
用于工业机器人各关节的角度精确测量，非接触式设计确保百万次转动后精度不衰减，满足自动化产线对重复定位精度的刚性需求。
用于风力发电机组叶片变桨角度的实时监测，耐高低温、抗振动特性适配户外极端气候条件，保障风电机组高效安全运行。
用于重型特种车辆的转向角度检测，全金属坚固结构与IP67防护可承受越野工况下的剧烈冲击与泥水侵蚀。
在矿山机械、港口装卸设备等重型装备中承担角度反馈与载荷计算功能，双轴承结构抗冲击能力强，适合高负荷连续作业场景。
德国Kinetronic PWG 64 R 120-1110-E00-002是一款以非接触式磁阻感应为核心、0°～120°量程、±0.1%FS线性度、IP67防护为关键参数的工业级精密角度传感器，采用不锈钢轴与阳极化铝合金外壳、双滚珠轴承支撑及雨刮器保护设计，通过4～20mA模拟量输出实现高精度角度反馈，在-40℃至+85℃宽温域与15g强振动环境下仍保持长期稳定。它以非接触测量彻底消除机械磨损漂移、以全金属结构适应极端恶劣工况、以温度补偿模块保障宽温域精度、以防误插设计实现现场快速替换四大优势，覆盖了工程机械、盾构掘进、工业机器人、风电变桨、特种车辆及重型设备载荷控制等对角度监测有高可靠性与高精度刚性需求的工业场景。选型时重点锁定角度量程是否为0°～120°、输出信号是否匹配后端系统（4～20mA或需定制RS485）、以及安装孔距是否为64mm法兰三项，即可确保与设备及工况完全适配。该传感器是欧洲移动设备角度传感领域中兼顾高精度、强耐候与超长寿命的成熟原装方案。
