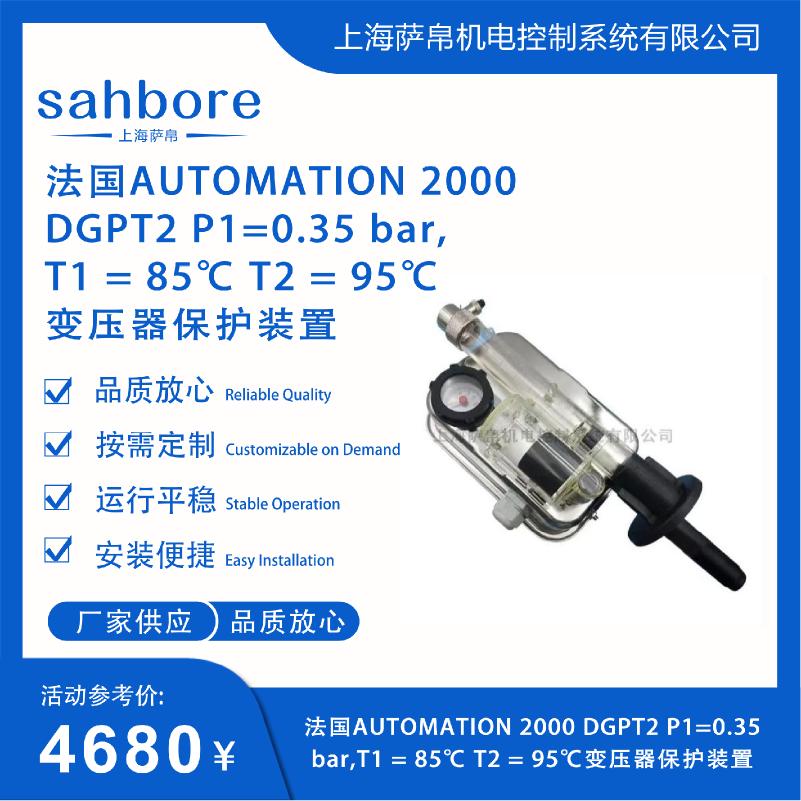

一、产品介绍

DGPT2是法国AUTOMATION 2000公司专为油浸式全密封配电变压器（含酯类变压器）设计的非电量综合保护装置，在单一紧凑法兰单元内集成气体监测、突发压力保护、温度控制及油位监测四大功能。本机参数设定为P1=0.35 bar压力报警、T1=85℃温度报警、T2=95℃温度跳闸，采用先报警后跳闸的两级保护策略，以压力≤5ms、气体≤10ms的极快响应速度，为油浸式三相变压器提供从早期故障预警到紧急跳闸的完整保护链。该配置在非洲、中东、东南亚等热带高温地区应用极为广泛，尤其匹配旱季环境温度超40℃至45℃工况下变压器对低跳闸温度的刚性需求，是海外电网及紧凑型变电站变压器非电量保护的成熟核心配置。

二、功能特点

1 压力保护

单触点可调压力开关，设定范围0至500mbar（可选0至700mbar），精度±2.5%FS，响应时间≤5ms。本机P1设为0.35 bar报警，当变压器内部因电弧或过热导致油温骤升、压力异常攀升时，单触点直接触发报警回路，提醒运维人员及时处置，避免误跳闸造成不必要停电。

2 温度测量与保护

配备双金属恒温器，设定范围40℃至150℃，精度±1.5℃（90℃时）。本机T1=85℃报警、T2=95℃跳闸，采用单触点报警加单触点跳闸两级独立配置，实时监测变压器介质温度，在温度异常时先报警后跳闸，有效减少误动作。PT100选项可扩展至-40℃至+170℃，精度±1℃。

3 气体监测

采用簧片触点，动作容积100至200cm³（典型值140cm³，可调），精度±5cm³，响应时间≤10ms。当三相变压器内部因电弧或过热产生气体导致气体积聚时，簧片触点快速翻转触发报警回路，实现气体释放早期预警保护。

4 油位指示

配备磁性浮子油位指示器，装置正面提供直观油位刻度显示，运维人员无需接入任何电子系统即可现场直接读取油位状态。油位下降超过约140cm³时单触点触发报警，特别适合无人值守或少人值守变电站场景。

5 紧凑集成设计

在一个单元内替代气体继电器、压力释放阀、温度计、油位计四台分立设备，大幅简化变压器顶部安装开孔与布线工作量，减少因仪表厂家不同导致的接口不匹配问题，缩短海外项目施工周期。

三、选型指南

1 按触点配置选型

若仅需温度报警加跳闸各一个触点、压力报警一个触点、气体报警一个触点、油位刻度显示，直接选DGPT2单触点标准款即可，无需额外选配2G双气体或2P双压力冗余触点，降低采购与物流成本。

2 按气候环境选型

本机T2=95℃跳闸、P1=0.35 bar报警的配置专为热带高温环境优化。若用于马里、尼日尔等旱季超45℃地区，建议跳闸温度设为95℃至110℃（而非内陆常用的135℃），并必须选配X选项（316L不锈钢外壳，IP67，C5M盐雾等级），否则标准304不锈钢款外壳将在1至2年内出现严重腐蚀。

3 按变压器结构选型

带储油柜的三相变压器必须选DGPT2-IB型号，通过3/8英寸不锈钢波纹软管连接储油柜；全密封无储油柜变压器选标准DGPT2即可；柴油电站配套变压器选标准款即可满足。

4 按通讯需求选型

若需接入SCADA远程监控系统，可选配CE选项（外部Harting工业连接器）及Modbus RTU/Profibus通讯模块，无需打开外壳即可插拔电缆，便于海外现场维护。

四、技术参数

1 电源与电气参数

电源电压24V DC或85至265V AC/DC通用，适配全球电网。端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC，机械寿命10⁶次，电气寿命10⁵次（阻性负载）。

2 压力参数

设定范围0至500mbar（可选0至700mbar），精度±2.5%FS，响应时间≤5ms，本机P1=0.35 bar报警。

3 温度参数

双金属恒温器设定范围40℃至150℃，精度±1.5℃（90℃时），本机T1=85℃报警、T2=95℃跳闸。

4 气体参数

单簧片触点，测量精度±5cm³，触发容积100至200cm³（可调），响应时间≤10ms。

5 油位参数

磁性浮子刻度显示，下降阈值约140cm³时触发单触点报警。

6 工作环境

环境温度-40℃至+65℃，介电温度不超过140℃，防护等级IP56（标准款）/IP67（X选项），抗冲击IK07。

7 外壳材质

标准款AISI 304不锈钢，高温盐尘环境必须选用X选项AISI 316L不锈钢，通过C5M盐雾测试。

8 重量

约1.3至5kg（视配置而定），单台安装减轻吊装负担。

五、产品尺寸

1 主体尺寸

高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴），紧凑设计适配三相变压器顶部有限安装空间。

2 安装法兰

法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm，紧固力矩≤30N·m。

3 电缆引入

支持多种通讯协议（Modbus RTU、Profibus等），可选配外部Harting工业连接器，便于远程监控和现场维护。

六、应用领域

1 电力行业

广泛应用于发电厂、变电站主电网三相变压器的非电量保护，尤其在高温、高湿环境下表现稳定。马里国网等海外电网已将其作为变压器非电量保护的成熟进口核心配置。

2 石油与化工行业

适用于石油、化工等行业的油浸式变压器，特别是酯类变压器油箱的气体保护，防护等级IP56至IP67可适应恶劣工业环境。

3 海洋与特殊环境

316L不锈钢防腐款通过C5M盐雾测试，抗冲击IK07，适用于海洋油田、撒哈拉边缘盐尘侵袭等极端环境下的变压器长期运行。

七、总结

DGPT2以P1=0.35 bar报警、T1=85℃报警/T2=95℃跳闸的精准参数配置，将气体、压力、温度、油位四重监测集于一身，以≤10ms的响应速度和±1.5℃的测温精度，为油浸式全密封变压器构建起从预警到跳闸的完整保护链。其紧凑的一体化设计替代四台分立仪表，316L不锈钢防腐款更能在高温盐尘环境中长期稳定运行，是电力、石油、化工及海外电网变压器非电量保护的可靠之选。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
