一、产品介绍

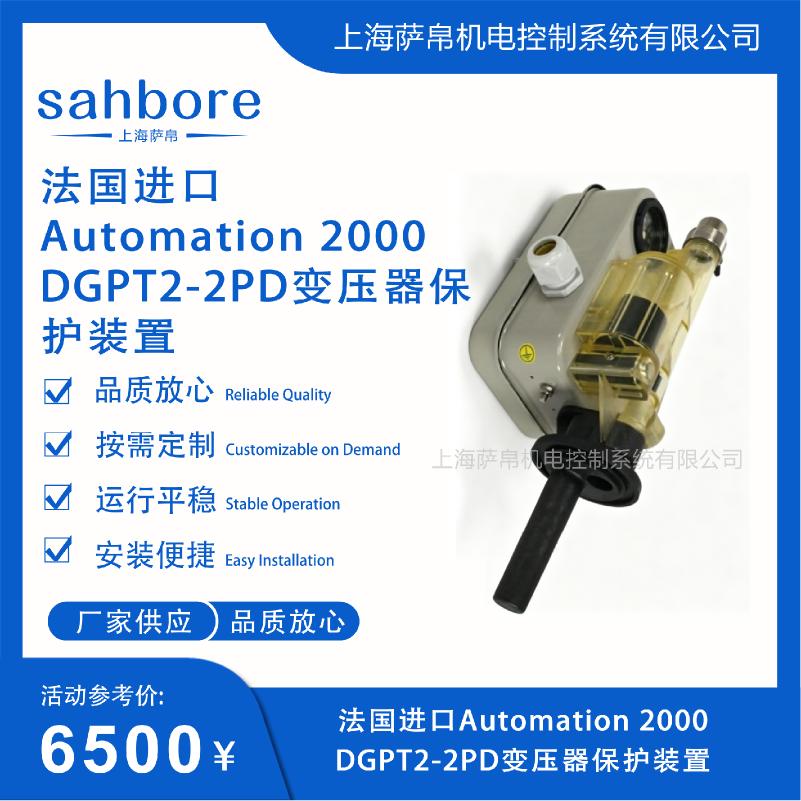

DGPT2-2PD是法国Automation 2000公司针对全密封油浸式变压器推出的高端双偏移压力阈值综合非电量保护装置，属于DGPT2系列的升级型号。与常规单压力版本不同，它核心搭载了"2PD双偏移压力触点"设计，可同时设定两个独立的压力阈值——低压阈值用于识别油箱缓慢泄漏、密封失效等早期隐患，高压阈值用于响应内部电弧、严重短路引发的瞬时压力激增，实现从预警到跳闸的分级保护。装置同时集成气体监测、双金属温度保护（T1报警/T2跳闸）、油位指示四大功能于单一法兰单元内，全部采用纯机械感应、无需外部电源即可独立触发，是油浸式变压器安全运行的最后一道机械防线。该型号预设示例为P1=0.35 bar报警、P2=0.49 bar跳闸、T1=85℃报警、T2=95℃跳闸，阈值支持出厂前按需定制调整。

二、功能特点

1 双偏移压力保护（2PD核心）

区别于普通同步双压力触点，2PD的报警与跳闸压力可分别独立整定。低压阈值P1默认0.15至0.35 bar，用于识别微泄漏与密封劣化；高压阈值P2默认0.35至0.49 bar，用于响应内部短路与电弧压力突变。两组触点均为纯机械动作，响应时间≤5 ms，可有效防止油泵脉动导致的误动作。

2 温度两级保护

配备双金属恒温器，设定范围40℃至150℃，精度±1.5℃（90℃时）。T1=85℃触发报警触点、T2=95℃触发跳闸触点，两级独立输出，测温精度误差≤±1℃，响应时间≤2 ms，覆盖变压器油温从异常升温到危急跳闸的完整区间。

3 气体监测

采用簧片触点，动作容积100至200 cm³（典型值140 cm³，可调），精度±5 cm³，响应时间≤10 ms。当变压器内部因电弧或过热产生气体导致油箱内气体积聚时，簧片触点快速翻转触发报警回路，实现早期故障预警。

4 油位指示

配备磁性浮子油位指示器，装置正面设透明防雾视窗，运维人员可直观读取油位状态。油位下降约140 cm³时单触点触发报警，特别适配无人值守或少人值守变电站场景。

5 纯机械无源设计

全部感应部件采用进口不锈钢波纹管和磁浮子结构，无电子易损件，断电状态下仍可靠动作，符合SIL2/SIL3安全等级要求，设计使用寿命不低于15年，长期运行无漂移、无需频繁校准。

三、选型指南

1 按压力阈值需求选型

若需要区分早期微泄漏与严重故障两级保护，直接选DGPT2-2PD双偏移版本，其性价比远高于单独安装两个单压力保护装置。若仅需单一压力跳闸，可选DGPT2-2P普通双压力同步触点款。

2 按气候与防腐需求选型

用于九江等夏季高温高湿或沿海盐雾环境，必须选配X选项（316L不锈钢外壳，IP67，C5M盐雾等级），否则标准304不锈钢款在1至2年内可能出现严重腐蚀。高海拔地区可提供大气压补偿校准选项。

3 按变压器结构选型

带储油柜的三相变压器选DGPT2-IB型号，通过3/8英寸不锈钢波纹软管连接储油柜；全密封无储油柜变压器选标准DGPT2-2PD即可；老旧设备替换需核对原装置法兰尺寸，本型号标准法兰开孔直径为80 mm，适配绝大多数现有安装位。

4 按通讯与扩展需求选型

需接入SCADA远程监控系统时，可选配CE选项（外部Harting工业连接器）及Modbus RTU/Profibus通讯模块；需远程温度监测时可选配铂电阻变送模块，将温度信号转换为4至20 mA模拟量或RS485数字信号上传。户外高湿环境建议选配M12防水航空插头替代传统接线端子。

四、技术参数

1 电源与电气参数

电源电压24 V DC或85至265 V AC/DC通用。端子与地之间绝缘500 VDC（20 MΩ），介电强度2000 VAC/1分钟，触点容量AC 250 V/5 A、DC 30 V/5 A（NO/NC/C可转换），机械寿命10⁶次，电气寿命10⁵次（阻性负载）。

2 压力参数

设定范围0至500 mbar（可选0至700 mbar），精度±10% FS，响应时间≤5 ms。本机双偏移预设：P1=0.35 bar报警、P2=0.49 bar跳闸（可出厂定制）。

3 温度参数

双金属恒温器设定范围40℃至150℃，精度±1.5℃（90℃时），响应时间≤2 ms。本机预设：T1=85℃报警、T2=95℃跳闸。

4 气体参数

单簧片触点，测量精度±5 cm³，触发容积100至200 cm³（可调），响应时间≤10 ms。

5 油位参数

磁性浮子刻度显示，下降阈值约140 cm³时触发单触点报警。

6 工作环境

环境温度-40℃至+65℃（HT选项可达+170℃），介电温度不超过140℃，防护等级IP56（标准款）/IP67（X选项），抗冲击IK07，抗振动10 g/50 Hz，可承受15 bar瞬时压力冲击。

7 外壳材质

标准款AISI 304不锈钢，高温盐尘环境选316L不锈钢（X选项）。

8 重量

约1.3至5 kg（视配置而定），单台安装减轻吊装负担。

五、产品尺寸

1 主体尺寸

高度约297 mm（含法兰轴），宽度约148 mm（最宽处），深度约110 mm（含法兰轴），紧凑设计适配三相变压器顶部有限安装空间。

2 安装法兰

法兰直径85 mm，固定螺栓分布在直径97±2 mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85 mm，紧固力矩≤30 N·m。老旧替换场景下标准开孔80 mm可适配绝大多数现有安装位。

3 电缆引入

支持Modbus RTU、Profibus等多种通讯协议，可选配外部Harting工业连接器或M12防水航空插头，便于远程监控和现场维护，无需打开外壳即可插拔电缆。

六、应用领域

1 电力行业

广泛应用于10 kV至110 kV全密封油浸式变压器，尤其适配户外箱式变电站、无人值守变电站、风电塔筒变压器、工业园区配电变压器等场景，已在马里国网等海外电网大规模应用。

2 石油与化工行业

适用于石油、化工等行业的油浸式变压器及酯类变压器油箱的气体与压力保护，IP67防腐款可适应高温、高湿、盐雾等恶劣工业环境。

3 海洋与特殊环境

316L不锈钢防腐款通过C5M盐雾测试、抗冲击IK07，适用于海洋油田、撒哈拉边缘盐尘侵袭、几内亚及尼日尔等热带高温地区的变压器长期运行。

七、总结

DGPT2-2PD以双偏移压力触点为核心，将气体、压力、温度、油位四重监测集于一身，通过P1=0.35 bar与P2=0.49 bar两级独立压力阈值实现从早期泄漏预警到内部故障跳闸的分级保护，配合T1=85℃/T2=95℃两级温度保护，以≤5 ms的压力响应和≤2 ms的温度响应速度，为全密封油浸式变压器构建起纯机械、无源、可靠的完整保护链。其一体化单法兰设计替代四台分立仪表，316L防腐款更能在高温盐尘环境中15年免维护运行，是电力、石油、化工及海外电网变压器非电量保护的成熟可靠之选。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
