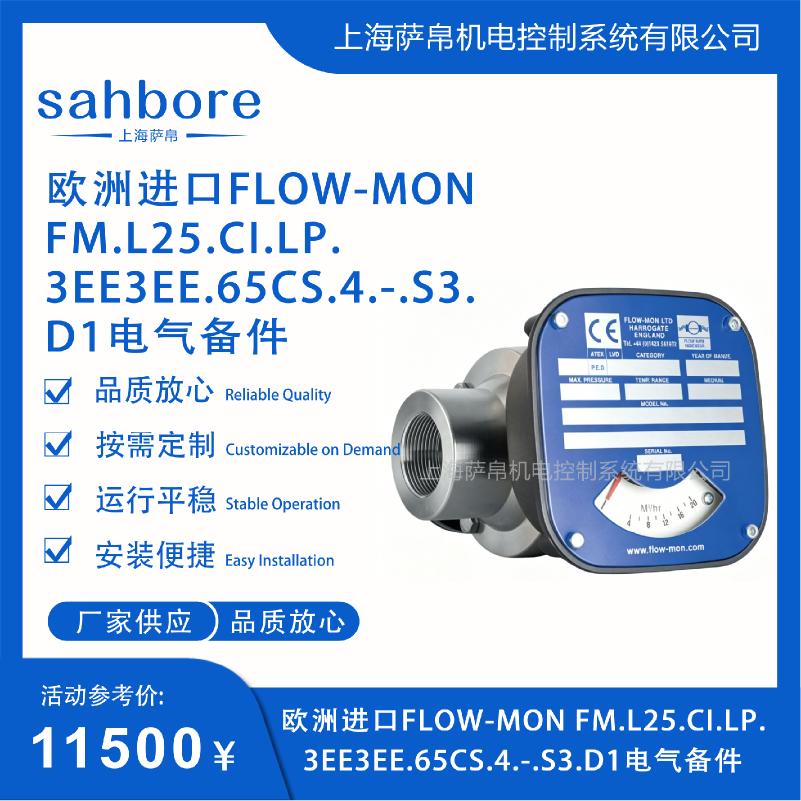

FM.L25.CI.LP.3EE3EE.65CS.4.-.S3.D1是英国FLOW-MON公司FML系列中的一款机械式流量指示器与双流量开关集成装置，属于叶片式低流量量程型号。该装置将弹簧负载叶片驱动的流量可视化与两组独立可调微动开关完美合为一体，在单一DN25铸铁壳体内同时实现就地流量直读和电气联锁保护两大功能，无需外部供电即可驱动干接点输出，适用于油液润滑、冷却水循环、液压传动等工业流体系统的实时状态监控与过程保护，是FLOW-MON超过50年流量监测技术积累的成熟标准化电气备件。
本机核心配置为3EE3EE，即两组独立的DPDT双刀双掷微动开关，每组可分别设定低流量报警与高流量跳闸两个阈值，实现早期泄漏预警和故障停机的分级响应。两组开关设定精度±1%满量程，现场无级可调，互不干扰。
内置弹簧负载叶片结构，流体推动叶片偏转带动透明视窗内红色指针实时指示流量，运维人员无需接入任何电子仪表即可现场直观判断管路通断与流量大小，满流量压降低于0.3bar。
全部感应部件采用磁耦合传动，无动密封点，彻底避免传统流量计易泄漏问题。纯机械驱动，断电、强电磁干扰环境下依然可靠动作，无电子易损件，长期运行无测量漂移。
DN25（G1"）螺纹连接，前后无需直管段，支持水平、垂直、倾斜任意方向安装，适配狭小空间，安装扭矩不超过30N·m。
壳体材质为CI铸铁，耐腐蚀耐振动；密封材质S3为EPDM（三元乙丙橡胶），工作温度范围-20℃至+120℃，适配水、液压油、润滑油等常规工业中性流体。
本机L25对应流量量程约0至25L/min（4m³/h），适配65cSt粘度液体，若实际工况流量或粘度超出此范围需更换对应CS后缀的型号，采购时务必核对完整编码避免量程不匹配。
3EE3EE为双路独立开关，若仅需单路报警可选3EE单开关版本。确认现场联锁逻辑是低流量报警还是高流量跳闸，两路开关可分别设定，灵活性远高于单触点产品。
本机S3为EPDM密封，适配-20℃至+120℃工况。若介质温度超过120℃或含有强腐蚀性流体，需选配NBR或Viton密封版本，同时确认介质粘度不超过65cSt。
若需接入PLC或SCADA远程监控，可选配4至20mA模拟量输出模块或Modbus通讯模块，无需打开外壳即可插拔电缆。户外安装建议配套原厂金属遮阳罩，防止观察窗长期受紫外线老化。
公称通径DN25（G1"内螺纹），流量量程0至25L/min（约4m³/h），适配介质粘度≤65cSt，满流量压降＜0.3bar。
最高工作压力16bar，工作温度介质-20℃至+120℃、环境-10℃至+60℃，抗振动5g/50Hz。
两组DPDT微动开关，触点容量250V AC/5A（阻性），NO/NC可切换，设定精度±1%满量程，重复性1%，纯机械驱动无需外部电源。
防护等级IP65，壳体CI铸铁，密封EPDM（S3），表盘红色指针直读，透明钢化玻璃观察窗。
整机重量约1.3至5kg，机械寿命10⁶次，电气寿命10⁵次（阻性负载），设计使用寿命不低于10年。
宽度约76mm×高度约34.5mm×深度约71mm（参考FML系列标准尺寸），DN25螺纹接口，紧凑型面板安装结构，适配标准控制柜面板开孔。
G1"（DN25）内螺纹连接，固定螺栓分布在直径约97mm圆上，采用3×M8或4×M8螺栓安装，紧固力矩≤30N·m，无需前后直管段。
整机约200至500g（视配置而定），单台安装不增加柜体承重负担，配套安装密封圈与固定支架。
主轴及导轨润滑油回路流量监测，叶片式结构低压降设计减少系统能耗，双开关实现低流量干摩擦预警与高流量冲洗保护。
液压站冷却回路、辅助泵出口流量确认，防止泵空转与部件过热，IP65防护适应车间粉尘与油雾环境。
发电机轴承润滑油、水冷系统流量监控，全机械无源结构在偏远无人值守场站长期免维护运行。
压缩机、空压机、焊机冷却水流量指示与电气联锁，就地表盘直读加远程开关输出的组合满足绝大多数过程保护需求。
FM.L25.CI.LP.3EE3EE.65CS.4.-.S3.D1以DN25铸铁壳体集成叶片式流量可视化与双路独立微动开关于一体，通过3EE3EE双开关配置实现低流量预警与高流量跳闸的分级保护，配合65cSt粘度校准与EPDM密封，以±1%满量程的设定精度和≤0.3bar的低压降，为油液润滑、冷却水循环、液压传动等工业流体系统构建起纯机械、无源、免维护的完整流量监测与联锁保护链。其无需直管段、任意方向安装的灵活特性和IP65防护等级，使其成为电力、石化、机床、风电等领域流量监测电气备件的可靠之选。
