一、产品介绍

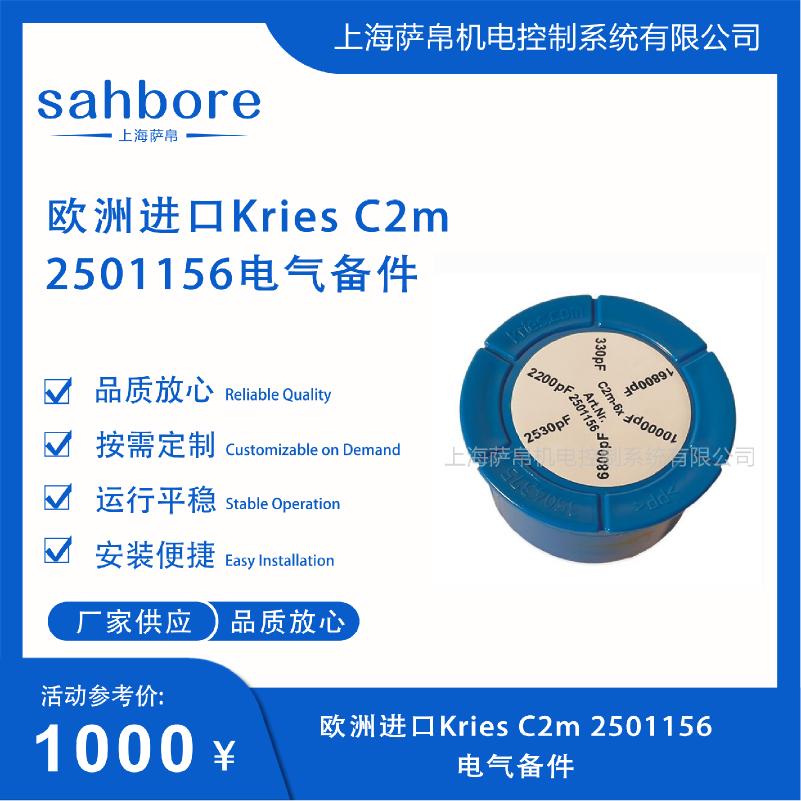

Kries C2m 2501156是德国Kries Energietechnik公司推出的六档标准电容适配模块，属于C2m通用电路模块系列，原厂唯一订货号2501156。该产品专为Kries CAPDIS-S1、CAPDIS-S2系列对地电压及绝缘监测装置配套使用，核心功能是通过内置六档标准电容值的自由切换，精确匹配现场电网一次侧C1电容参数，校准电容分压器工作点，确保电压检测显示值与接地故障、绝缘异常信号的检测精度符合IEC 61243-5及IEC 62271-213标准要求。整机为无源纯电容插拔式结构，无需外部供电、无需接线工具，安装时直接插入主机背部接口并旋转选定档位即可，CAPDIS主机屏幕会即时显示三满箭头确认档位匹配正常，是中高压配电系统电压监测回路中原厂标配的校准与维修替换件。

二、功能特点

1 六档标准电容一键切换

内置六档固定电容值：330pF、2200pF、2530pF、6800pF、10000pF、16800pF，覆盖10kV至36kV配电系统对地电容的常规区间。现场无需更换元件，仅通过旋转模块即可完成档位匹配，大幅缩短调试与备件更换时间。

2 纯无源插拔式结构

整机无任何电子元器件，完全依靠标准电容分压原理工作，无需外部供电，插入CAPDIS主机背部接口即可自动接入监测回路。触点采用镀金工艺，接触电阻低、导通稳定，插拔寿命长。

3 消除误报与漏报

根据现场线路及柜体对地实际电容值选定对应档位后，电容分压器工作点被精确校准，接地故障检测阈值、绝缘异常报警阈值、电压偏移显示均回归标准范围，从根源上避免因电容失配导致的误报警或漏报警。

4 抗电磁干扰免维护

全电容结构无半导体元件，在中高压开关柜强电磁干扰环境下长期运行无参数漂移，无需定期校准，设计使用寿命不低于15年，基本免维护。

5 符合欧洲安全认证

产品通过CE认证，适配IEC 61243-5及IEC 62271-213标准，阻燃工程塑料外壳，防护等级IP40（柜内标准），工作温度-20℃至+70℃，适配户外及机房等各类工业配电场景。

三、选型指南

1 确认适配主机型号

本模块仅适配Kries CAPDIS-S1、CAPDIS-S2全系列电压检测装置，采购前务必核对现场主机型号，若主机为其他品牌则完全不兼容，不可混用。

2 确认电压等级与电容档位

本机六档电容覆盖10kV至36kV系统，选型时需根据现场一次侧C1电容值确定应切换至哪一档。若不确定C1参数，可先将模块逐档试切，观察CAPDIS主机显示是否出现三满箭头，出现即为匹配档位。

3 确认安装方式与开孔

本模块为插拔式安装，无需面板开孔，直接插入CAPDIS主机背部专用接口。但需在柜内预留模块本体及连接电缆的操作空间，确保插拔便利且接线整齐。

4 确认环境与防护需求

标准款防护等级IP40、工作温度-20℃至+70℃，适配绝大多数室内开关柜。若用于户外环网柜或高温盐雾环境，需确认是否有更高防护等级的定制版本可选。

四、技术参数

1 电容档位参数

内置六档标准电容：330pF、2200pF、2530pF、6800pF、10000pF、16800pF，精度±5%，耐压适配电网额定电压最高36kV。

2 电气特性

纯无源低压信号回路，无强电，触点镀金，接触电阻≤50mΩ，插入CAPDIS主机后自动接入二次侧电容C2回路。

3 环境参数

工作温度-20℃至+70℃（部分资料标注-10℃至+55℃），存储温度-40℃至+85℃，相对湿度≤95%（无凝露），防护等级IP40。

4 机械参数

外壳材质为阻燃工程塑料，插拔式结构免工具安装，整体体积小巧，单模块重量约50至100g，抗震等级10g/11ms。

5 认证标准

CE认证，符合IEC 61243-5、IEC 62271-213标准，适配电网监测二次回路安全要求。

五、产品尺寸

1 模块本体尺寸

整体为一体化圆形模块结构，直径约40至50mm、厚度约20至30mm（以原厂实物为准），紧凑设计不占用柜内空间，可与CAPDIS主机背部接口紧密贴合。

2 安装方式

无面板开孔需求，直接插入CAPDIS-S1/S2主机背部标准接口，旋转锁定即可完成安装，配套固定卡扣防止运输中脱落。

3 接线空间

模块本身无需接线，但连接至CAPDIS主机的二次侧回路需在柜内预留足够电缆余量，建议在模块两侧各预留不少于50mm的操作空间，方便日后维护与插拔。

六、应用领域

1 中高压变电站与环网柜

广泛用于10kV至36kV变电站、环网柜、箱变的CAPDIS电压在线监测系统，作为原厂标配校准模块，确保接地故障检测与绝缘监测精度长期合规。

2 开关柜与充气柜

适配各类中压开关柜、充气柜（GIS）的对地电压检测回路，纯无源设计在SF6气体环境中同样安全可靠，无需担心电磁干扰导致误判。

3 工矿企业配电网络

用于工厂厂区配电网络的接地故障监测与变压器、高压柜配套电气保护回路，六档电容覆盖绝大多数工业配电场景的对地电容区间，现场更换调试极为便捷。

4 电网自动化与智能配电

配合Kries IKI-50系列馈线控制单元实现选择性故障检测，在智能电网应用中作为CAPDIS电压检测系统的标准扩容、校准与维修替换件。

七、总结

Kries C2m 2501156以六档标准电容插拔切换为核心，专为CAPDIS-S1/S2电压监测装置提供对地电容精准匹配与分压器校准功能，通过330pF至16800pF六档覆盖10kV至36kV系统对地电容区间，以纯无源、镀金触点、IP40防护的工业级设计，确保中高压配电系统的接地故障检测、绝缘异常报警与电压偏移显示长期精准可靠。其免工具插拔安装与CAPDIS主机三满箭头自确认机制大幅降低现场调试与备件更换难度，是欧洲进口中高压电网监测系统中不可或缺的标准化电气备件。
