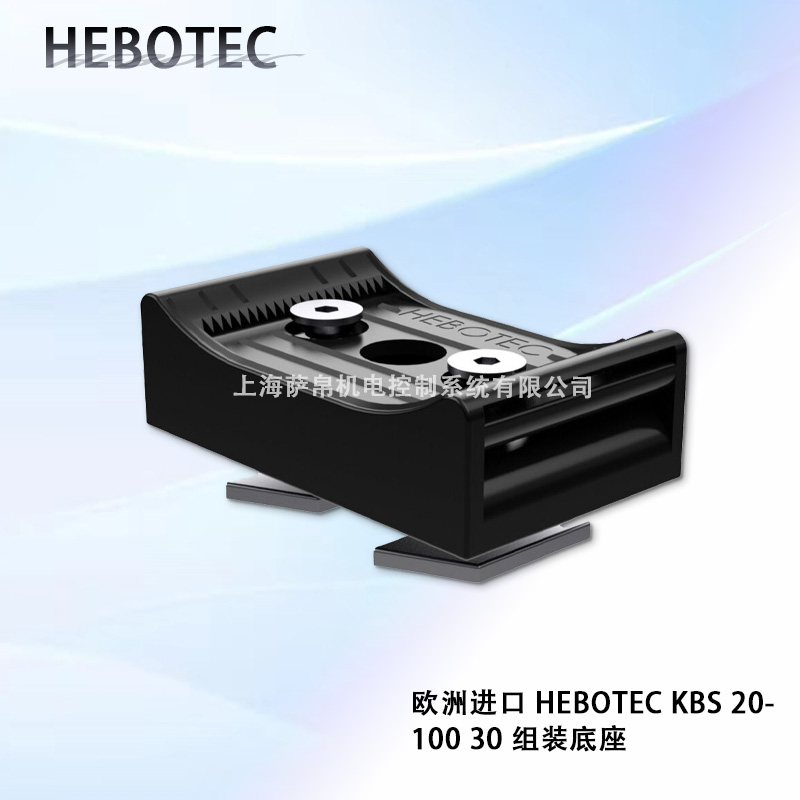

HEBOTEC KBS 20-100 30是德国原装进口的组装式底座，隶属HEBOTEC KBS系列模块化底座产品线。型号中20代表底座宽度系列代码，100代表长度系列代码，30代表高度系列代码，整体为标准化尺寸的模块化结构。产品专为工业传感器、压力变送器、开关量仪表等现场设备提供安装基座，采用免焊接组装结构，可快速将仪表固定于导轨或壁面，同时预留标准电气接口与机械安装孔位。整机符合EN 50178安全隔离标准及RoHS环保规范，适配欧洲主流工业自动化场景，广泛配套HUBA压力传感器、HEBOTEC连接器等品牌产品使用。
1 模块化组装结构
底座由标准化单元拼接而成，无需焊接即可完成安装，支持根据现场空间灵活调整长宽尺寸，运输与库存成本大幅降低。
2 多仪表兼容安装
预留M4/M5标准螺纹安装孔及DIN导轨卡槽，可同时适配多种品牌传感器与变送器，一套底座兼容多台设备。
3 电气接口集成
内置标准接线端子区域，支持导线直接接入，省去额外接线盒，降低现场布线复杂度。
4 高刚性承载
采用工程塑料或铝合金材质（依具体子型号而定），抗振动性能优异，满足工业现场长期运行需求。
5 快速拆装维护
模块化卡扣与螺栓组合固定，单台仪表故障时可独立拆卸更换，不影响其余设备正常运行。
6 防腐蚀长寿命
表面经阳极氧化或涂层处理，适配室内外多种腐蚀环境，维护周期长。
1 尺寸匹配
本型号对应KBS系列20×100×30 mm标准尺寸，安装空间不足需更换KBS 15系列或KBS 25系列对应尺寸。
2 承载匹配
单位面积承载约5～8 kg，选型时需确保所装仪表总重不超过底座额定载荷，建议预留20%余量。
3 仪表兼容确认
安装孔距需与所配传感器底部法兰匹配，HUBA 528系列、HEBOTEC KBS-KE系列均有对应适配型号。
4 安装方式确认
支持DIN 35 mm导轨安装与壁挂螺钉安装两种方式，选型时需确认现场柜体或墙面条件。
5 防腐等级选择
室内干燥环境选标准工程塑料款即可；户外或潮湿环境选阳极氧化铝合金款。
1 订货号：KBS 20-100 30
2 产品系列：KBS模块化组装底座
3 外形尺寸：20 mm × 100 mm × 30 mm（宽×长×高）
4 材质：工程塑料PA66 / 铝合金6063（依子型号）
5 安装方式：DIN 35 mm导轨 + 壁挂螺钉
6 安装孔距：标准M4孔距，适配主流传感器法兰
7 额定承载：≤5 kg（均布载荷）
8 工作温度：-20 ℃至+70 ℃
9 防护等级：IP40（室内款）/ IP65（户外款可选）
10 认证：CE、UKCA、RoHS
11 执行标准：EN 50178
12 适配仪表：HUBA 528系列、HEBOTEC KBS-KE系列、STAUBLI快速接头等
1 主体尺寸
宽度20 mm，长度100 mm，高度30 mm，为KBS系列标准化紧凑设计。
2 安装孔位
预制M4螺纹安装孔，孔距适配主流传感器底部法兰，标准间距20 mm。
3 导轨适配
兼容标准35 mm DIN导轨（EN 60715），卡槽深度约5 mm。
4 重量
单件约80～150 g（塑料款）/ 200～300 g（铝合金款），轻量化设计。
5 操作空间
最小安装预留空间约110 mm × 50 mm × 40 mm。
1 工业自动化设备机架
在PLC柜、配电柜中串接安装，为压力传感器、流量开关等提供统一安装基座，替代散装固定方式。
2 液压站与动力单元
为HUBA压力传感器、HEBOTEC连接器等提供稳固安装平台，适配高振动工况。
3 制冷与暖通系统
冷水机组、空调压缩机控制柜内的传感器集中安装，减少布线长度与接点数量。
4 新能源设备机架
电池模组监测、充电桩控制柜内的多传感器集成安装，提升装配效率。
5 既有系统改造升级
模块化免焊接结构特别适合不停机加装传感器监测点的改造项目，大幅缩短停机时间。
6 实验室与研发测试
配合电机测试底座、实验室仪器提供标准化安装接口，满足多设备快速切换测试需求。
HEBOTEC KBS 20-100 30是一款专为欧洲工业传感器设计的模块化组装底座，以20×100×30 mm标准化尺寸、≤5 kg承载能力和IP40～IP65防护等级覆盖了绝大多数压力传感器、连接器与开关量仪表的现场安装场景。其核心优势在于免焊接模块化组装结构实现了多仪表兼容与快速拆装维护，配合DIN导轨与壁挂双安装方式适配紧凑型电控柜与户外壁挂工况，是HUBA、HEBOTEC、STAUBLI等欧洲品牌传感器的标准配套底座。选型时重点确认安装空间为20×100 mm以上、所装仪表总重不超过5 kg、安装孔距与传感器法兰匹配即可。
