一、产品介绍

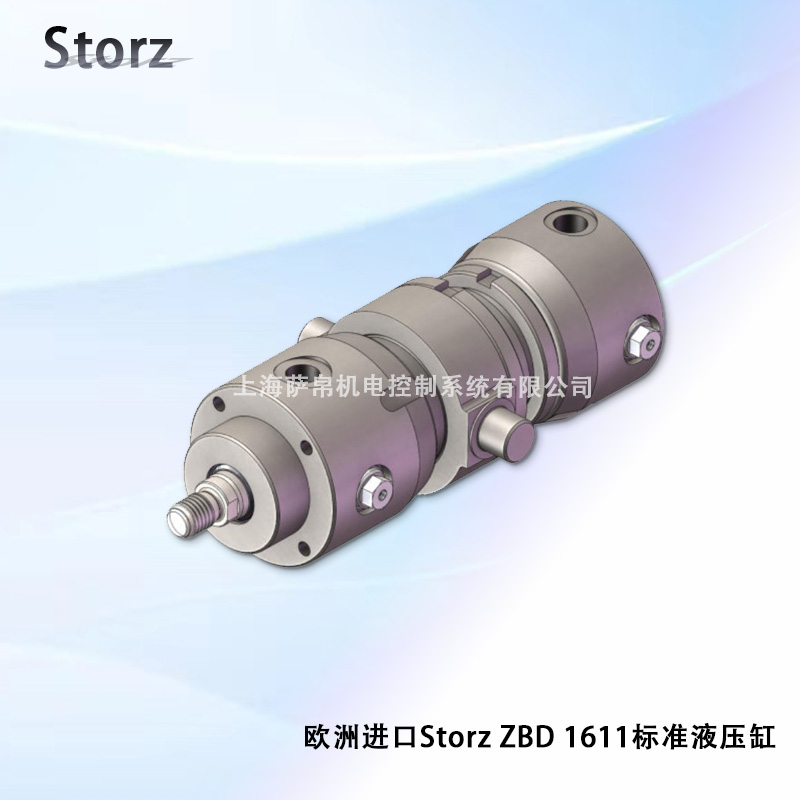

STORZ ZBD 1611是德国STORZ原装的标准化拉杆式液压缸，隶属ZBD 1611系列，公称压力160 bar（16 MPa），严格遵循ISO 6020/1及VW 39D920国际标准设计。型号中ZBD代表标准液压缸系列，1611对应160 bar公称压力与ISO 6020/1标准族。产品采用拉杆式缸体结构，缸筒、缸盖与底座通过高强度拉杆螺栓连接，模块化设计便于维护与组装。该系列标配8种标准化安装类型和6种密封变体，管路连接、排气孔及节流螺钉位置可自由配置，具备完整的国际互换性。工作介质为符合DIN 51524的矿物油，特殊设计版本可兼容HFA、HFB、HFC等难燃液压流体，广泛适配机床、液压站、压力机、船舶、矿山机械等工业成套设备的直线往复运动驱动。

二、功能特点

1 国际互换性设计
安装尺寸、安装长度、面积比、活塞杆端部及连接螺纹均按ISO 6020/1统一定义，带缓冲与不带缓冲版本安装尺寸完全一致，不同批次、不同供应商产品可直接替换。

2 模块化拉杆结构
缸筒、缸盖、底座通过拉杆连接，非焊接式组装，现场拆装维护无需专用设备，密封件与活塞杆可独立更换，大幅降低停机维护成本。

3 双面积比标准配置
每个活塞直径默认分配两个活塞杆直径，对应面积比j=1.4和j=2，用户可根据推力与速度需求灵活选择，无需额外定制。

4 多安装类型适配
标配8种标准化安装方式（A型基本式、MT4耳轴式、MF1法兰式、MF3法兰式等），覆盖脚架、耳轴、法兰、尾部单/双耳环等全部常见工况。

5 多密封变体可选
标配6种密封组合，可根据压力等级、速度、温度及介质类型自由匹配，标准工况提升速度0～1 m/s，特殊密封可拓展至更高速度范围。

6 自由配置接口
油口通径、管路连接位置、排气孔及节流螺钉位置均可按需配置，适配NG6/NG10标准阀板接口，便于集成比例阀或伺服阀。

三、选型指南

1 压力等级确认
本品固定160 bar公称压力，静态试验压力240 bar；若系统压力超过160 bar需升级ZBD 2511系列（250 bar），低于160 bar且空间受限可选ZBD 1001系列（100 bar）。

2 缸径与杆径匹配
活塞直径范围25～200 mm，每个缸径标配j=1.4和j=2两种杆径；推力优先选j=1.4（杆细、推力大），速度优先选j=2（杆粗、回缩快）。

3 行程确认
标准行程范围由安装方式决定，尾部耳环式最大行程约为缸径的5倍，法兰安装可更长；超长行程需单独校核活塞杆纵向弯曲稳定性。

4 安装方式选择
固定式直线运动选A型或MF法兰式；有角度摆动选MT4耳轴式或尾部耳环式；空间受限选MF1紧凑法兰式。

5 密封与介质匹配
常规矿物油选标准NBR/聚氨酯密封；高温工况（>80℃）选FKM氟橡胶密封；难燃环境选HFA/HFB/HFC特殊密封版本。

6 缓冲需求判断
往返速度>100 mm/s或行程末端需精密定位时选两端缓冲型号；低速轻载工况可选无缓冲版本以降低成本。

四、技术参数

1 订货号：ZBD 1611（具体后缀依配置而定）
2 产品系列：ZBD 1611标准拉杆液压缸
3 公称压力：160 bar（16 MPa）
4 静态试验压力：240 bar（24 MPa）
5 活塞直径：25～200 mm
6 面积比j：1.4 和 2（标准双配置）
7 工作温度：-20 ℃至+80 ℃
8 粘度范围：10～600 mm²/s
9 提升速度：0～1 m/s（依密封变体）
10 工作介质：符合DIN 51524矿物油，HFA/HFB/HFC可特殊设计
11 安装类型：8种标准化安装（A/MT4/MF1/MF3等）
12 密封变体：6种标准密封组合
13 油口通径：NG6 / NG10（ISO 4401）
14 执行标准：ISO 6020/1、VW 39D920
15 防护等级：IP65（整体适配）
16 认证：CE、UKCA、RoHS

五、产品尺寸

1 缸径范围
活塞直径25 mm至200 mm，对应缸体外径约38 mm至220 mm（依安装方式略有差异）。

2 安装尺寸
以缸径50 mm为例，安装长度约200～350 mm（依行程与安装类型变化），法兰螺栓孔距符合ISO 6020/1标准。

3 拉杆结构尺寸
拉杆贯穿缸体全长，标准拉杆直径约12～25 mm（依缸径），缸盖与底座通过拉杆螺母锁紧。

4 活塞杆直径
以缸径50 mm为例，j=1.4对应杆径约28 mm，j=2对应杆径约36 mm，杆表面硬度经珩磨处理。

5 重量参考
缸径50 mm、行程200 mm型号整机约4～6 kg；缸径125 mm、行程500 mm型号约18～25 kg，属于轻量化拉杆设计。

六、应用领域

1 机床与液压站
铣床、磨床、钻床工作台进给驱动，替代传统丝杆实现大推力直线运动，免减速装置、无传动间隙。

2 压力机与锻造设备
冲压机滑块驱动、锻件顶出机构，160 bar压力覆盖绝大多数中小型压力机工况。

3 船舶与海洋工程
舵机驱动、舱盖开合、锚机收放，拉杆式结构耐振动，适配船舶摇摆工况。

4 矿山与冶金设备
轧辊调整、卸料闸门开闭、矿车推拉，高推力密度满足重载连续作业需求。

5 塑料与橡胶机械
注塑机合模缸、压铸机推料缸，双面积比配置可同时满足合模大推力与开模快速回程。

6 试验机与检测设备
材料拉伸试验、疲劳测试，标准化安装尺寸便于与试验框架快速对接，互换性保障测试数据一致性。

七、总结

STORZ ZBD 1611是一款专为160 bar级工业直线驱动设计的欧洲原装标准化拉杆液压缸，以ISO 6020/1与VW 39D920双标准确保国际互换性，模块化拉杆结构实现免焊接快速拆装维护，8种安装类型与6种密封变体覆盖了从机床进给到船舶舵机、从压力机滑块到试验机加载的绝大多数直线往复运动场景。其核心优势在于每个缸径标配j=1.4与j=2双面积比，用户无需定制即可在推力与速度之间灵活切换，管路接口与缓冲配置均可自由选定，配合DIN 51524矿物油及难燃流体兼容能力，是中等压力等级液压系统中兼顾性能与经济性的标准执行元件。选型时重点确认系统压力不超过160 bar、工作温度在-20～80 ℃区间、缸径与行程匹配所选安装方式的稳定性即可。
