一、产品介绍

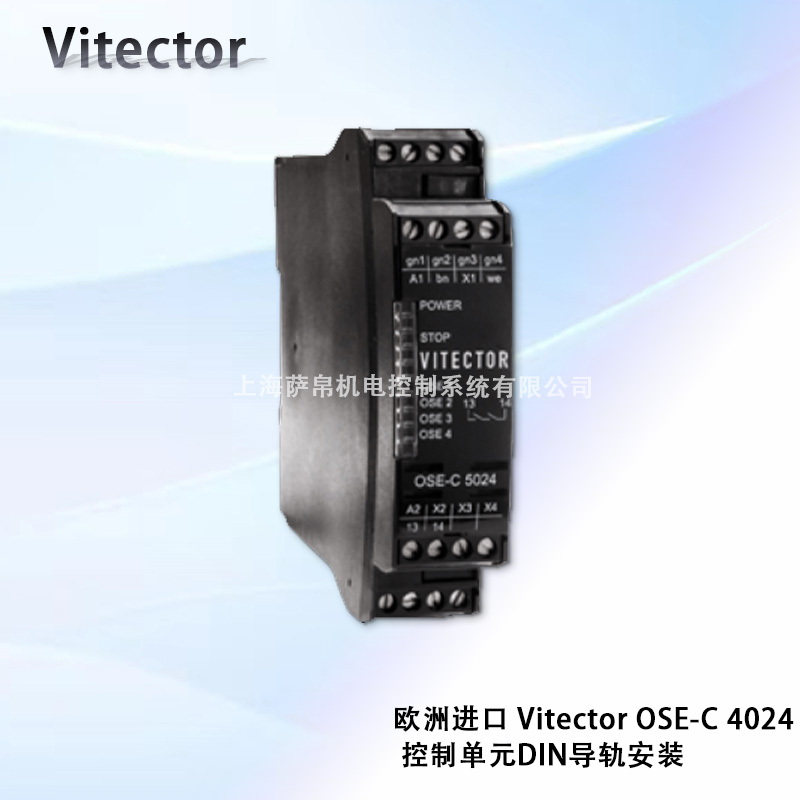

Vitector OSE-C 4024 是德国 Vitector推出的安全控制单元，专为配套 OSE（Optical Safety Edge）光电安全接触带使用，是整套安全边缘防护系统的核心中枢。该控制单元接收来自光电安全接触带的脉冲信号，经内部冗余电路处理后输出双通道安全继电器信号，用于驱动电机停止或反转，确保在人员或物体接触危险运动部件时立即停机。整机采用 DIN 导轨安装方式，宽度仅 22.5mm，适配标准 35mm DIN 导轨（EN 50022），可直接嵌入电控柜，无需额外固定件。安全等级达到 Cat.4（EN 13849-1），适用于最高风险等级的机械安全防护场景，广泛集成于工业滑升门、快速卷帘门、装卸平台及自动化闸口等设备中。

二、功能特点

1 安全等级 Cat.4，最高风险覆盖

符合 EN 13849-1 安全类别 4，同时满足 EN 954-1 Cat.1 及 UL 认证要求，单点故障不会导致安全功能丧失，适用于最高风险等级的机械防护场景。

2 双通道安全继电器输出，冗余设计

配备两组强迫导向型（NCC）冗余继电器触点，安全边缘正常状态下触点闭合，一旦检测到触发信号或发生故障，触点立即打开并释放电路，确保"故障导向安全"。

3 内置自监测功能，实时诊断

控制单元可实时识别传感器连线的短路、断路及脉冲异常，并通过面板 LED 指示灯直观显示运行状态——电源绿色常亮、通道正常绿色常亮、故障或触发时红色指示，现场运维人员无需借助仪器即可快速排查。

4 毫秒级响应，快速切断危险运动

响应时间仅 16ms，在光电安全接触带被触发的瞬间即可输出停机信号，有效缩短危险暴露时间，最大程度降低人身伤害风险。

5 半导体信号输出，非安全指令通讯

除安全继电器输出外，还配备 NPN 集电极开路信号输出（非安全指令），可直接向 PLC 或上位控制系统发送故障状态信号，实现安全监控与过程控制的协同联动。

6 宽电压适配，安装灵活

供电电压为 24V DC（+20%/-10%），也兼容 24V AC，适配绝大多数工业电控柜的供电环境。壳体采用聚乙烯（黑色）或 Crastin（灰色）材质，防护等级 IP40（壳体）/ IP20（接线端子，DIN VDE 0470），工作温度 +5℃ 至 +55℃。

三、选型指南

1 确认传感器类型必须匹配

OSE-C 4024 专为 OSE 三线制脉冲型光电安全接触带设计（棕/绿/白线缆），若末端设备为 8.2kΩ 电阻式触点带，则必须选择其他兼容型号，不可混用。

2 核对安全边缘数量

OSE-C 4024 支持最多两路安全边缘接入（OSE 1 + OSE 2），若现场需要接入超过两路安全边缘，应升级至 OSE-C 4524（最多四路）或 OSE-C 5024。

3 确认负载电流与触点容量

继电器最大允许电流 6A，最大切换容量 250VA（AC15）/ 24V DC 3A，若控制大功率接触器或变频器，需核实负载电流是否在额定范围内，感性负载建议预留 30% 以上余量并加装浪涌抑制。

4 配套保险丝规格

内部不含保险丝，需外部配置 4A 慢熔保险丝（不包含在设备中），选型时需同步采购。

5 确认安装空间与散热要求

安装时须与热源保持 20mm 以上距离，电控柜防护等级建议不低于 IP54（如伺服 3E 柜），以确保控制单元在密闭柜体内的散热与可靠性。

四、技术参数

1 安全与认证参数

安全类别 Cat.4（EN 13849-1），Cat.1（EN 954-1），UL 认证，瞬态电压抑制 III/4kV（DIN VDE 01110），污染等级 Cat.2（DIN VDE 0110），循环持续时间因子 100% CDF，机械寿命 2×10⁷ 次操作。

2 电气参数

供电电压 24V DC（+20%/-10%），频率范围 48Hz～64Hz，功耗最大 4VA，工作电流最大 4A，触点材料硬质银 AgCdO，最大工作电压 250V AC / 24V DC，最大切换电流 6A，最大切换容量 250VA。

3 环境与机械参数

工作温度 +5℃ 至 +55℃，防护等级壳体 IP40、接线端子 IP20（DIN VDE 0470），外壳材质聚乙烯（黑色）或 Crastin（灰色），响应时间 16ms，重量约 0.34kg。

4 输出配置

安全继电器输出：11/12/14（公共端）、21/22/24（OSE 1）、OSE 2 通道各一组 NCC 触点；信号输出：NPN 集电极开路，用于向 PLC 发送故障信号。

五、产品尺寸

1 主体尺寸

宽度 22.5mm，高度 100mm，深度 120mm，属于同系列中极为紧凑的规格，在标准电控柜内占用空间极小，可与其他 DIN 导轨设备并排安装。

2 接线端子布局

标配 BN（棕色）、WH（白色）、GN（绿色）端子用于连接 OSE 安全边缘信号线，A1/A2 为 24V 电源输入端子，11/12/14、21/22/24 为继电器输出端子，接线适配 0.5～2.5mm² 导线。

3 安装方式

标准 35mm DIN 导轨卡扣式安装，支持任意角度对齐，安装后无需额外固定，振动环境下依然稳固。

六、应用领域

1 工业门与快速卷帘门

用于滑升门、快速卷帘门底部安全边缘的信号处理，一旦检测到人员或货物侵入，立即输出停机信号并触发门体反转，是物流仓储与车间通道的标准安全配置。

2 装卸平台与登车桥

在装卸平台边缘部署 OSE 安全接触带，OSE-C 4024 实时监控平台与车厢之间的间隙，防止人员坠落或货物跌落，Cat.4 安全等级满足最高风险要求。

3 自动化闸口与旋转门

用于物流中心自动化闸口、公共交通旋转门的防撞边缘监控，毫秒级响应确保在碰撞瞬间切断驱动并反向运行。

4 移动式机械设备

适用于 AGV、自动导引车等供电电压波动较大的移动设备，24V DC/AC 宽电压适配能力降低了供电适配成本，DIN 导轨紧凑安装节省车载控制柜空间。

5 船舶与轨道交通

通过船级社与轨道交通认证，用于船舶舱门、列车车门的安全边缘监控，高可靠性设计适应振动、倾斜等恶劣工况。

七、总结

Vitector OSE-C 4024 以 Cat.4 最高安全等级、双通道冗余继电器输出、16ms 毫秒级响应与内置自监测诊断为核心优势，将光电安全接触带的脉冲信号可靠转换为安全停机指令，是工业门与机械防护领域中兼顾安全合规与运维便捷的成熟方案。22.5mm×100mm×120mm 的超窄 DIN 导轨尺寸使其能够无缝嵌入各类标准电控柜，24V DC/AC 宽电压适配与 NPN 信号输出则进一步拓展了其在自动化场景中的集成灵活性。选型时务必确认末端传感器为 OSE 三线制脉冲型，核实安全边缘数量不超过两路，感性负载场景预留功率余量并外配 4A 慢熔保险丝，方能充分发挥其在最高风险防护中的核心价值。
