一、产品介绍

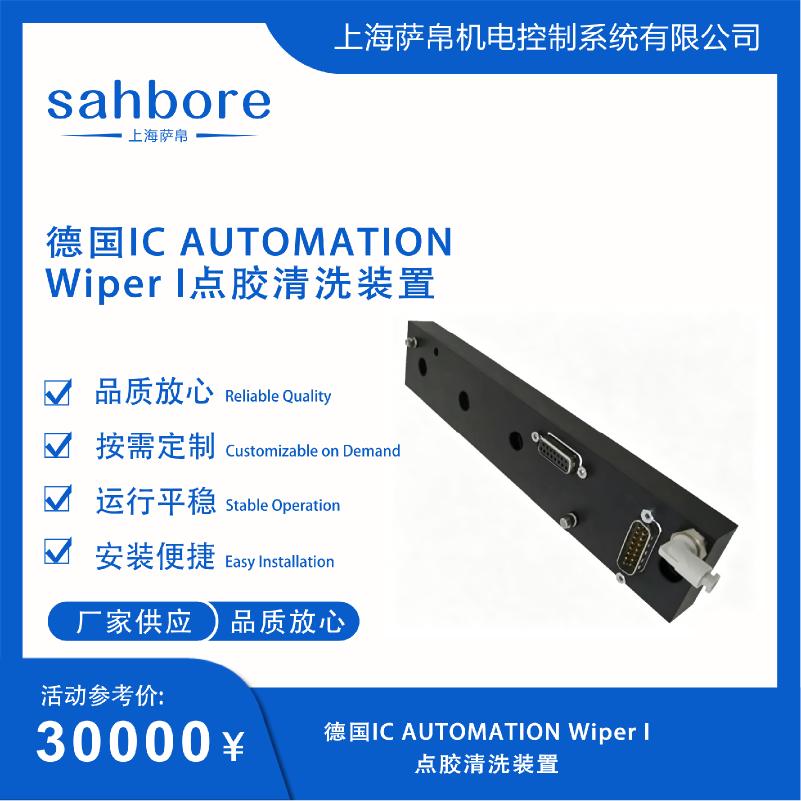

这款德国IC AUTOMATION Wiper I点胶清洗装置是一款专为自动化点胶工艺设计的高精度在线式点胶针头清洁单元，依托非接触式负压抽吸与残胶收集架构，精准适配高速点胶机针头作业间隙的快速除胶清洁需求，针对性解决了传统点胶机针头残胶挂丝、固化堵针导致点胶量不稳定的普遍痛点，无需人工介入操作即可在点胶工位的空闲间隙自动完成针头表面残胶的彻底清理，在保障清洁效率的同时，完全杜绝了清洁过程中二次污染点胶针头的问题，为各类高精度自动化点胶产线提供兼顾高清洁速度与低维护需求的一体化针头清洁解决方案，是精密点胶工艺中保障点胶一致性的核心辅助配套部件。

二、功能特点

非接触式负压抽吸清洁设计

这款装置的核心清洁腔采用优化的流体动力学结构，内置高功率负压发生模块，清洁过程中不需要任何清洁介质和点胶针头发生物理接触，依靠高速气流产生的负压直接将针头尖端附着的残胶彻底抽吸带走，完全避免了传统擦拭清洁方式容易拉扯针头、残留纤维的问题。

模块化可更换残胶收集盒

装置的下部配置独立的抽屉式残胶收集盒，收集盒采用透明可视化材质制作，运维人员可以直接观察盒内的残胶堆积量，到达饱和状态后可以快速抽出更换，不需要拆解整个清洁装置，大幅缩短了残胶清理的停机时间。

自适应清洁时长可调逻辑

设备内置可编程的清洁控制模块，用户可以根据点胶工艺使用的胶水粘度、针头孔径大小自由设置单次清洁的时长与负压强度，针对高粘度的导热胶可以适当延长清洁时间提升清洁效果，针对低粘度的快干胶可以缩短清洁时长适配高速点胶节拍。

集成式针头在位检测功能

清洁腔的入口处自带光电检测传感器，点胶机带动针头进入清洁工位时，传感器可以自动识别针头的实际位置，确认针头完全进入清洁腔内部后才启动负压抽吸程序，避免针头位置偏移导致清洁不彻底或者气流外泄的问题。

全封闭防飞溅腔体结构

整个清洁过程在完全封闭的腔体内完成，抽吸下来的残胶不会向外飞溅污染周边的点胶机台面，装置的外壳表面做了防粘涂层处理，少量附着在腔体内部的残胶也可以轻松擦拭清理，大幅降低了设备的日常清洁维护难度。

低功耗静音运行设计

装置内置的负压发生模块采用静音无刷电机驱动，运行过程中的噪音低于60分贝，不会对点胶机周边的其他精密传感器造成干扰，整机的待机功耗极低，长时间接入点胶产线连续运行也不会产生过高的能耗。

三、选型指南

点胶针头规格适配确认

选型时首先明确产线正在使用的点胶针头的外径范围，这款装置的标准清洁腔入口尺寸可以覆盖绝大多数工业点胶场景的针头规格，针对使用大口径点胶阀针头的高粘度胶水点胶场景，可以选配大尺寸清洁腔的适配版本，保障大针头可以完全进入清洁腔内部完成清洁。

胶水类型与粘度匹配

核对点胶工艺使用的胶水类型，确认胶水是快干胶、导热硅脂还是环氧树脂，这款标准版本的装置适配绝大多数中低粘度的工业胶水清洁需求，针对使用高粘度触变型胶水的场景，可以选配带增强型负压模块的升级版本，提供更高的抽吸力度彻底清除厚层残胶。

点胶机节拍速度校验

确认整条点胶产线的单工位作业节拍，这款装置的单次清洁耗时可以适配绝大多数常规速度的自动化点胶产线，针对超高速在线点胶产线，点胶机的空闲间隙极短的场景，可以选配高速清洁版本，将单次清洁时长压缩到0.5秒以内，完全适配产线的高速节拍要求。

安装空间与接口适配

确认点胶机台面上预留的清洁装置安装空间，这款装置的紧凑型机身设计可以适配绝大多数点胶机的有限安装位置，针对点胶机内部空间极其狭小的桌面型点胶设备，可以选配迷你化的小尺寸版本，直接安装在点胶机的Z轴运动范围内部，不需要占用额外的台面空间。

特殊场景专项选配

在需要清洁高温热熔胶点胶针头的场景下，可以选配带耐高温腔体的特殊版本，腔体内部配置隔热结构，避免高温针头接触普通腔体导致残胶提前固化，在需要对接点胶机的PLC控制系统实现信号联动的场景下，也可以选配带IO信号交互端口的版本，直接和点胶机的主控程序打通，实现全自动的清洁流程触发，不需要人工额外操作。

四、技术参数

这款在线式点胶针头清洁装置的标准负压抽吸力度可达-80kPa，单次清洁时长可在0.3秒到3秒之间自由调节，残胶收集盒的有效容积可达300ml，适配连续运行数千次清洁作业的残胶存储需求，整机供电适配常规工业24V直流供电，完全符合自动化点胶辅助设备的相关性能与安全规范要求。

五、产品尺寸

德国IC AUTOMATION Wiper I点胶清洗装置采用紧凑型立式腔体结构，整机的主体外形尺寸为160mm×125mm×180mm，底部预留了标准的4个M4安装固定孔位，清洁腔的入口位于装置顶部的中心位置，方便点胶机带动针头从上方垂直插入清洁工位，整机重量约1.8kg，既可以直接通过底部安装孔固定在点胶机的台面上，也可以搭配小型支架安装在点胶机的机架侧方，完全适配各类自动化点胶设备的有限安装空间要求。

六、应用领域

3C电子精密点胶场景

广泛应用于手机摄像头模组、扬声器组件的自动化点胶产线，非接触式的清洁方式不会损伤细小的精密点胶针头，每次点胶作业间隙快速清洁针头尖端的残胶，彻底杜绝点胶过程中出现的胶丝拖尾、点胶量大小不一的问题，大幅提升3C组件点胶的一致性良率。

汽车电子密封点胶场景

适配汽车控制器PCB板、传感器外壳的环氧树脂密封点胶工序，高负压抽吸的清洁能力可以彻底清除针头附着的高粘度环氧树脂残胶，避免残胶在针头尖端固化堵针导致点胶断胶，保障汽车电子部件的密封胶层连续完整，不会出现密封缺陷。

新能源电池注胶场景

应用于锂电池PACK模组的导热胶填充工序，大流量的负压抽吸可以快速清理大口径点胶阀尖端附着的厚层导热硅脂，自适应可调的清洁逻辑可以适配不同粘度的导热胶，避免残胶滴落污染电池模组的表面，保障导热胶填充量的精度符合工艺要求。

半导体封装点胶场景

适配半导体芯片封装的底部填充胶点胶工序，全封闭的防飞溅腔体结构不会让残胶飞溅污染洁净车间的周边环境，低噪音的运行特性完全适配半导体洁净车间的低噪音要求，针头在位检测功能可以避免点胶机误动作撞坏针头，保障半导体封装点胶工艺的稳定运行。

七、总结

这款德国IC AUTOMATION Wiper I点胶清洗装置凭借非接触式负压抽吸、模块化残胶收集盒、自适应清洁时长可调的核心优势，完美解决了传统点胶针头清洁方式容易拉扯针头、残留异物、清洁不彻底的长期行业痛点，全封闭的防飞溅腔体结构彻底杜绝了残胶向外飞溅污染产线的问题，针头在位检测功能进一步提升了清洁流程的安全性，避免点胶机误动作造成硬件损坏，在3C电子精密点胶、汽车电子密封点胶、新能源电池注胶等各类高精度点胶场景下，都能在极短的时间内彻底清除点胶针头尖端附着的残胶，有效提升点胶工艺的一致性，大幅降低点胶不良率，是精密自动化点胶产线中保障点胶质量稳定的核心辅助部件，为各类高精度点胶工艺提供了高可靠的全自动针头清洁解决方案。
