一、产品介绍

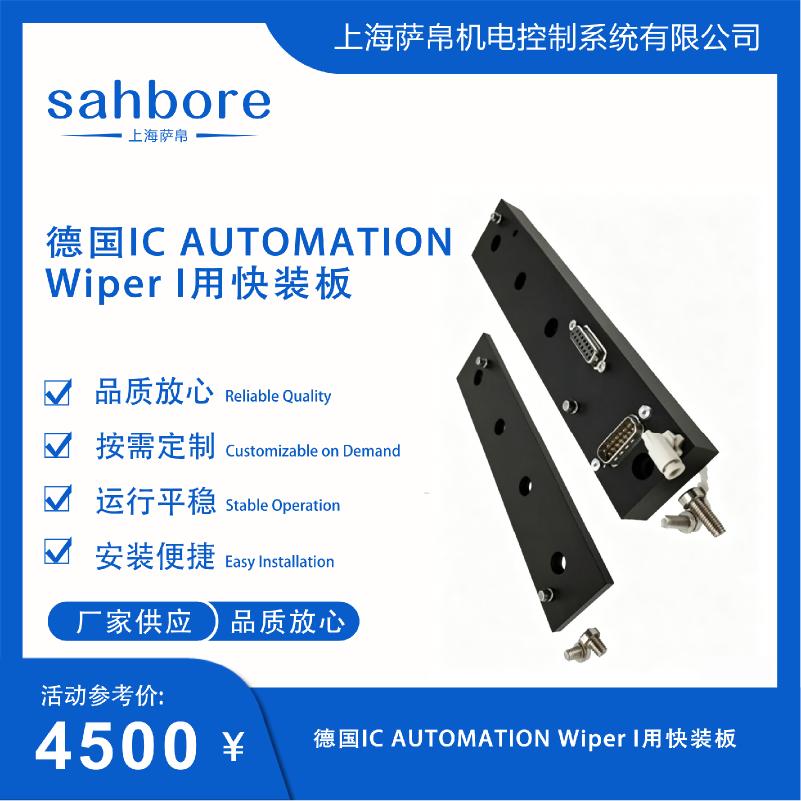

这款适配德国IC AUTOMATION Wiper I点胶清洗装置的专用快装板，是一款专为实现点胶清洗装置在自动化产线上快速拆装定位设计的高精度快换安装基座，依托零误差定位销与快速锁扣架构，精准适配Wiper I清洗装置底部的标准安装孔位，针对性解决了传统固定安装方式拆装耗时久、重新对位精度差的普遍痛点，无需借助专用扳手等工具即可在数秒内完成清洗装置的拆卸与复位安装，在保障重复定位精度的同时，完全杜绝了多次拆装后清洗工位位置偏移导致针头撞针的问题，为需要频繁维护更换清洗装置的点胶产线提供兼顾高定位精度与快装效率的一体化安装解决方案，是精密点胶产线中保障点胶清洗工位长期对位准确的核心配套安装部件。

二、功能特点

双锥面零间隙定位销设计

这款快装板的定位部位采用两个高精度研磨成型的锥面定位销，和Wiper I清洗装置底部对应的锥孔完全贴合，安装过程中依靠锥面的自动导向作用，清洗装置可以自动滑入预设的准确位置，不需要人工反复微调对位，重复安装后的位置偏差可以控制在微米级。

偏心手柄快锁锁紧机构

快装板侧面配置一个偏心式的快速锁紧手柄，扳动手柄90度就可以产生足够的预紧力将清洗装置牢牢锁死在基座上，锁紧状态下不会出现任何松动位移，解锁时只需要反向扳动手柄就可以快速释放清洗装置，全程不需要借助任何外接工具。

高强度阳极氧化铝合金本体

快装板的主体采用6061铝合金整体铣削加工成型，经过硬质阳极氧化处理后表面硬度大幅提升，长期接触点胶车间的少量有机溶剂也不会出现表面腐蚀磨损的问题，长期反复拆装使用后定位面依然可以保持极高的精度。

防错式唯一安装导向结构

快装板的定位销采用一大一小的非对称布局，清洗装置只有对准唯一的正确方向才能顺利放置到基座上，完全避免了操作人员维护后反向安装清洗装置，导致针头无法对准清洁腔入口的低级错误，从结构层面杜绝了安装方向错误引发的设备撞机风险。

底部通用安装孔位兼容设计

快装板的基座底部预留了多组不同间距的标准安装孔位，可以直接适配绝大多数点胶机台面上现有的标准安装螺纹孔，不需要在点胶机台面上重新打孔攻丝，大幅降低了快装板的现场安装改造难度。

内置隐藏式限位缓冲垫

快装板和清洗装置的接触面上镶嵌了一层薄的聚氨酯缓冲垫，清洗装置放置到基座上时不会和金属硬接触产生刚性撞击，既可以保护清洗装置的底部外壳不被划伤，也可以吸收点胶机运行过程中传递过来的微小振动，避免清洗装置长期受振出现内部部件松动的问题。

三、选型指南

适配清洗装置版本确认

选型时首先确认现场使用的Wiper I点胶清洗装置的具体出厂版本，这款标准快装板可以直接适配绝大多数常规版本的Wiper I设备，针对早期特殊定制的非标准底部安装孔位的Wiper I设备，可以选配对应孔位定制的适配版本，保障快装板和清洗装置的底部孔位完全匹配。

点胶机台面安装孔距匹配

核对点胶机台面上原有用于安装清洗装置的螺纹孔的中心间距，这款快装板底部的多组兼容孔位可以覆盖绝大多数主流点胶机的标准安装孔距，针对部分小众品牌点胶机的特殊非标准孔距，可以选配带长条形腰孔的可调版本，现场可以自由调整安装位置适配不同的孔距。

产线工况环境校验

确认快装板实际安装位置的环境条件，常规阳极氧化铝合金版本可以适配绝大多数普通点胶车间的工况，针对长期接触大量有机溶剂、腐蚀性挥发气体的特殊点胶场景，可以选配表面做特氟龙喷涂的防腐升级版本，进一步提升快装板的耐介质腐蚀能力。

承重与动态工况适配

确认点胶机运行过程中清洗装置所在位置的振动幅度，标准版本的快装板完全适配绝大多数常规点胶机的运行振动工况，针对高速龙门式点胶机，清洗装置安装在运动轴上随动运行的场景，可以选配带更高锁紧力的加强锁紧版本，避免高速随动过程中清洗装置出现松动位移。

特殊场景专项选配

在需要同时在同一工位快速切换多台不同功能清洗装置的场景下，可以选配配套的多工位快装基座，同一个固定底板上可以同时安装多个快装定位座，实现不同功能清洗装置的秒级切换，在洁净度要求极高的半导体封装点胶车间场景下，也可以选配全不锈钢材质的无尘专用版本，避免铝合金磨损产生的微小金属颗粒污染洁净环境。

四、技术参数

这款Wiper I专用快装板的重复定位精度可达±0.02mm，锁紧状态下的最大允许承重可达5kg，整体表面硬度经过硬质阳极氧化处理后可达350HV以上，适配的环境温度范围覆盖-10℃到70℃，完全符合自动化工业设备快换安装部件的相关性能与安全规范要求。

五、产品尺寸

德国IC AUTOMATION Wiper I点胶清洗装置专用快装板采用紧凑型方形基座结构，整机的主体外形尺寸为110mm×90mm×22mm，底部的标准安装孔位中心间距覆盖常见的50mm、60mm两种主流规格，侧面的锁紧手柄扳动后的最大外伸尺寸不超过35mm，整机重量约320g，既可以直接通过底部螺纹孔固定在点胶机的台面上，也可以搭配转接板安装在点胶机的Z轴运动滑台上，完全适配各类点胶设备有限的安装空间要求。

六、应用领域

3C电子点胶产线快速维护场景

广泛应用于手机模组、耳机组件的自动化点胶产线，当需要定期清理Wiper I清洗装置内部的残胶时，操作人员可以快速解锁取下清洗装置，清理完成后装回快装板，不需要重新执行复杂的针头对位步骤，大幅缩短产线的维护停机时间，提升产线的整体运行效率。

汽车电子点胶工位快换场景

适配汽车控制器、传感器点胶产线的多品种共线生产场景，当切换不同产品需要更换不同规格的点胶针头，对应更换适配的Wiper I清洗装置时，依靠快装板可以快速完成清洗装置的更换与精准复位，不需要重新调整点胶机的清洁工位坐标，大幅缩短产品换型的调试时间。

新能源电池注胶工位场景

应用于锂电池模组导热胶填充产线，快装板的高锁紧刚性可以承受点胶机高速运行过程中的振动冲击，长期连续运行后清洗装置的位置也不会出现偏移，避免针头在插入清洁腔时发生碰撞损坏，保障新能源电池点胶工序的长期稳定运行。

半导体封装点胶洁净车间场景

适配半导体芯片底部填充胶点胶的洁净车间场景，全金属无多余非金属碎屑掉落的结构设计，完全满足洁净车间的洁净度要求，快装过程中不会产生多余的微小污染物，不会对半导体封装的洁净环境造成额外影响。

七、总结

这款适配德国IC AUTOMATION Wiper I点胶清洗装置的专用快装板凭借双锥面零间隙定位销、偏心手柄快锁机构、非对称防错布局的核心优势，完美解决了传统清洗装置固定安装方式拆装繁琐、复位对位精度差、容易装反的长期行业痛点，微米级的重复定位精度保障每次拆装后清洗装置的清洁腔入口都能和点胶针头精准对齐，从根源上避免了针头插入清洁腔时发生碰撞损坏的风险，全兼容的底部安装孔位不需要对点胶机台面进行额外改造就可以快速完成加装，在3C电子点胶产线快速维护、汽车电子点胶工位快换、新能源电池注胶等各类点胶场景下，都能大幅降低Wiper I清洗装置的维护更换耗时，同时长期维持极高的安装定位精度，是精密点胶产线中提升清洗装置维护效率、保障工位对位准确的核心配套安装部件，为需要频繁维护清洗装置的自动化点胶产线提供了高可靠的快换安装解决方案。
