一、产品介绍

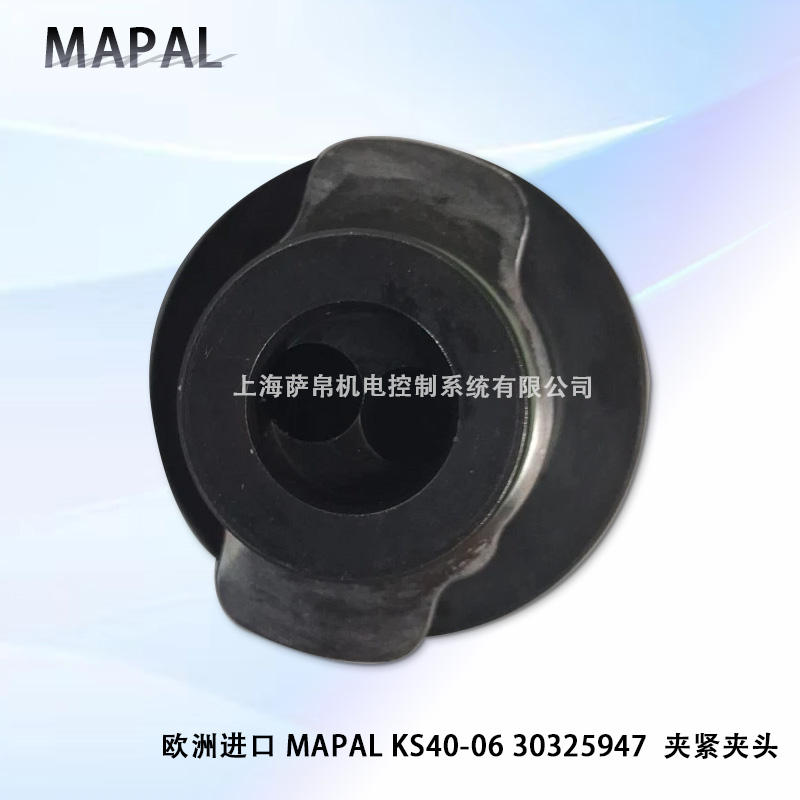

这款欧洲进口MAPAL KS40-06 30325947夹紧夹头是一款专为高精度数控加工中心、车铣复合机床的精密刀具夹持系统设计的大规格高刚性弹性夹紧专用备件，依托加厚高韧性合金薄壁结构与微米级全轮廓研磨工艺，精准实现各类大柄径精密数控刀具的同轴定位与大扭矩刚性锁紧功能，针对性解决了传统普通大规格夹头长期重载切削后内孔易塑性变形、夹持同轴度快速衰减、大扭矩铣削时刀具出现微小打滑的普遍痛点，无需对原有数控刀柄本体与刀具装夹逻辑做任何调整即可直接原位替换老旧故障部件，在完全复现原有大规格刀具夹持功能的同时，进一步强化了部件在重切削、大进给加工工况下的夹持刚性与长期尺寸稳定性，为各类重型高精度数控加工设备提供高可靠性、高夹持精度的大规格夹头备件替换方案，是保障大直径刀具切削轨迹稳定、避免因夹持部件失效引发重型精密零件加工超差的核心关键配套刀具夹持部件。

二、功能特点

高韧性特种合金一体成型结构

这款夹紧夹头采用经过多重深冷时效处理的高韧性特种合金材料一体锻造成型，整体内部晶粒组织均匀无内应力残留，在反复承受大扭矩夹紧力作用后仍能保持稳定的弹性形变区间，不会出现局部塑性变形导致夹持力不可逆下降的问题，大幅延长了重载工况下的部件有效使用寿命。

全轮廓微米级超精密研磨工艺

夹头的刀具夹持内孔、外配合锥面以及轴向定位端面全部经过多道超精密研磨工序加工，内孔圆度误差控制在亚微米级别，内孔轴线与外锥面的同轴度精度远高于行业通用标准，装夹大柄径刀具后可以将刀具的径向跳动控制在极小范围内，从根源上提升重型精密加工的轮廓尺寸精度。

圆周等距多缝弹性开口设计

筒身沿圆周方向均匀开设多条等宽、等深度的高精度线切割弹性开口，夹紧受力时整个内孔可以同步均匀向内收缩，对大直径刀具柄部形成360°无间隙的均匀刚性包裹夹持，不会出现局部夹持应力集中导致刀具柄部压痕变形的问题，同时大幅提升大扭矩切削下的扭矩传递效率。

重载工况动平衡优化调校

整支夹头经过高精度动平衡校正与表面微抛光处理，在机床高转速重载切削工况下不会产生额外的离心振动，适配五轴联动机床的大直径刀具高速铣削场景，避免因夹头动平衡性能不足引发刀具震颤，大幅提升重型工件加工后的表面光洁度。

轴向定位基准一体化加工

夹头的轴向定位端面与内孔夹持区域采用一体化研磨工艺加工，与内孔轴线完全垂直，装夹大长度刀具时可以精准控制刀具的轴向伸出长度，保证同一批次大直径刀具装夹后的轴向位置完全一致，避免因刀具轴向位置偏差导致大型工件的加工深度出现系统性误差。

抗金属切屑附着表面涂层

夹头外表面与弹性开口缝隙处经过特殊的低附着钝化涂层处理，可抵御加工现场飞溅的金属切屑、乳化切削液的侵蚀，长期在多切屑的重载加工环境中使用也不会出现表面锈蚀、开口缝隙卡屑卡死的问题，大幅降低日常维护的清理难度与夹头拆装卡顿概率。

三、选型指南

刀具柄部直径匹配确认

选型时首先明确待装夹大直径刀具的标准柄部直径，这款KS40系列夹紧夹头的基础规格适配6mm标准柄径的刀具，针对非标准定制直径的特殊大柄径刀具场景，可选择对应内孔定制尺寸的适配版本，保证装夹后刀具柄部与夹头内孔实现100%全面贴合无间隙。

重载加工工况刚性校验

确认日常加工的主要工艺类型，常规中型钢件高速铣削场景选择基础标准版本即可，针对高硬度合金锻件大扭矩粗铣的极端重载加工场景，可选择带加厚筒身的高刚性加强版本，进一步提升夹持后的抗变形能力，避免大切削力下刀具出现微小打滑。

刀柄安装空间核对

确认原有KS40系列数控刀柄的夹头安装腔尺寸，这款标准版本完全适配MAPAL KS40系列标准刀柄的安装空间，针对部分老旧进口大规格刀柄的特殊安装腔公差场景，可选择带适配外锥面公差的定制版本，保证夹头装入刀柄后配合松紧度合适，不会出现装卡卡顿或配合旷量的问题。

刀具类型适配确认

提前确认日常装夹的大直径刀具类型，常规整体硬质合金立铣刀、麻花钻选择基础通用版本即可，针对装夹高精度大直径铰刀、精密镗刀这类对径向跳动要求极高的刀具场景，可选择更高精度等级的计量级版本，进一步降低刀具装夹后的径向跳动误差。

特殊场景专项选配

在大型五轴龙门加工中心的重型叶片铣削场景中使用时，可选择带动平衡等级认证的高速重载专用版本，适配机床的高转速大进给加工需求，避免高速下的振动影响大型叶片型面加工精度，在需要频繁更换不同大直径刀具的柔性重型加工单元中，可选择带快换识别标识的定制版本，不同直径的夹头带有不同的环形标识，减少换错夹头的概率。

四、技术参数

这款欧洲进口MAPAL KS40-06 30325947夹紧夹头的适配夹持直径为6mm，夹持内孔圆度误差优于0.6μm，装夹后的刀具径向跳动在标准测试长度下不超过1.2μm，最大允许传递扭矩可达80N·m，最大允许使用转速可达25000rpm，重复夹持精度稳定在1μm以内，平均无故障重载夹持循环次数不低于60000次，所有性能指标均符合重型高精度数控刀具夹紧夹头的相关国际加工标准要求。

五、产品尺寸

这款欧洲进口MAPAL KS40-06 30325947夹紧夹头采用KS40系列大规格弹性筒夹的高刚性紧凑结构设计，整机的主体外形尺寸为55mm×40mm×40mm，外配合锥面完全适配KS40系列刀柄的标准安装腔，整体轴向长度适配重型刀柄的标准安装深度，整机总重量约145g，完全适配原有重型数控刀柄的夹头安装空间，不需要对刀柄进行任何改造就可以直接装入使用。

六、应用领域

大型风电主轴精密铣削场景

广泛应用于风电制造车间的重型数控落地铣镗床风电主轴铣削刀具夹持备件替换，全轮廓微米级超精密研磨工艺可以将大直径铣刀的径向跳动控制在极小范围内，高韧性特种合金一体成型结构可承受大扭矩粗铣工况下的持续载荷，大幅提升风电主轴的外圆与端面加工精度，避免因刀具夹持刚性不足导致加工振纹。

大型船舶柴油机缸孔精镗场景

适配船舶动力车间的高精度数控镗床缸孔精镗刀具夹持备件替换，轴向定位基准一体化加工可以保证同一批次精镗刀装夹后的轴向伸出长度完全一致，圆周等距多缝弹性开口设计实现镗刀柄部的全周均匀夹持，保证大型柴油机缸孔的加工尺寸一致性，降低批量生产后的缸孔圆柱度散差。

重型工程机械结构件高速铣削场景

应用于工程机械制造厂的五轴龙门加工中心大直径铣刀夹持备件替换，重载工况动平衡优化调校适配重型机床的高转速大进给加工工况，抗金属切屑附着表面涂层避免大量钢屑卡入夹头开口缝隙，保证工程机械结构件的焊接坡口与安装面加工精度，提升结构件的装配配合精度。

大型精密模具型腔深腔铣削场景

适配大型模具制造车间的数控龙门铣大长度铣刀夹持备件替换，高刚性的夹持结构在深入模具深型腔内部铣削时几乎不会出现刀具打滑，长期稳定的夹持精度保障大型模具深腔轮廓的加工一致性，避免因夹头精度衰减导致模具型腔尺寸出现偏差。

七、总结

这款欧洲进口MAPAL KS40-06 30325947夹紧夹头凭借高韧性特种合金一体成型结构、全轮廓微米级超精密研磨工艺、圆周等距多缝弹性开口设计的核心优势，完美解决了传统普通大规格夹头长期重载切削后内孔易塑性变形、夹持同轴度快速衰减、大扭矩铣削时刀具出现微小打滑的长期行业痛点，重载工况动平衡优化调校适配各类重型高精度加工场景，抗金属切屑附着表面涂层大幅降低了部件的日常维护难度，在大型风电主轴精密铣削、大型船舶柴油机缸孔精镗、重型工程机械结构件高速铣削等各类场景下，都可以作为老旧故障大规格夹头部件的高可靠替换方案，有效解决服役年限较长的重型高精度数控加工中心专用夹持部件断供的难题，在完全复现原有大直径刀具夹持功能的基础上进一步提升刀具装夹后的径向跳动精度与长期重载夹持稳定性，避免因夹持失效引发重型精密零件加工超差，为各类重型高精度数控加工设备提供了低成本、高适配性的长期稳定刀具夹持保障。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
