一、产品介绍

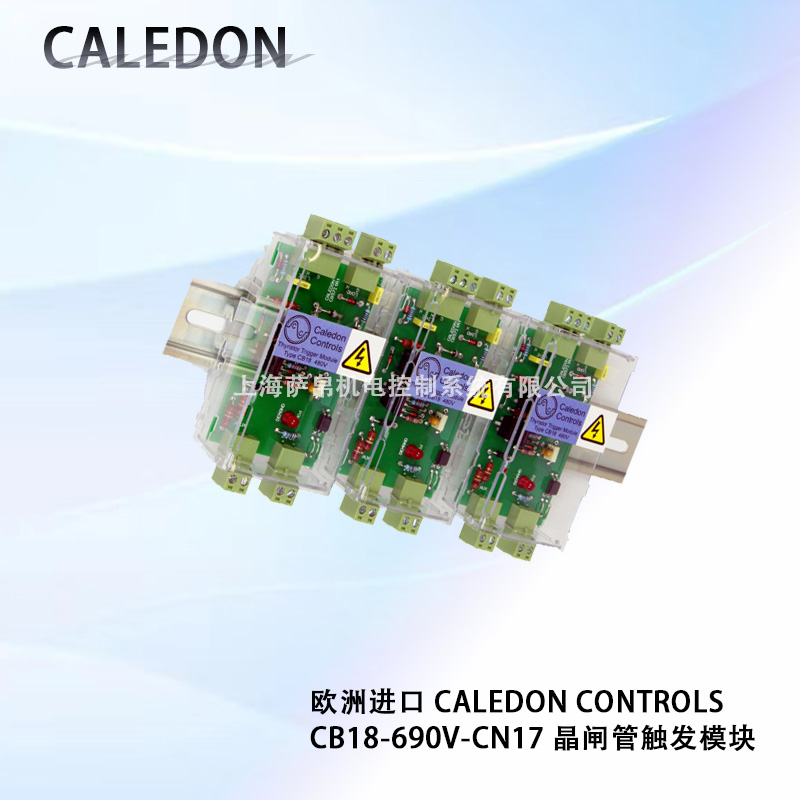

这款欧洲进口CALEDON CONTROLS CB18-690V-CN17晶闸管触发模块是一款专为工业中高压交流调压与软启动系统设计的高精度晶闸管门极驱动专用核心部件，依托全隔离信号传输与自适应相位同步架构，精准实现三相交流主回路晶闸管的同步触发、移相调压与过零导通控制功能，针对性解决了传统普通晶闸管触发模块在电网电压波动下同步相位偏移大、负载突变时触发脉冲丢失、强电磁干扰环境下误触发的普遍痛点，无需对原有调压控制柜的主回路接线与控制逻辑做任何调整即可直接原位替换老旧故障部件，在完全复现原有晶闸管触发功能的同时，进一步强化了部件在大功率感性负载、电网谐波畸变严重工况下的运行稳定性，为各类工业电加热调压、电机软启动系统提供高可靠性、高精度的晶闸管驱动备件替换方案，是保障交流调压系统输出稳定、避免因触发部件失效导致主回路晶闸管损坏的核心关键配套电力电子部件。

二、功能特点

全隔离同步信号采样架构

这款晶闸管触发模块搭载高压侧与控制侧完全电气隔离的同步信号采样单元，可直接接入690V等级的中高压交流电网完成相位同步，隔离耐压等级远高于常规低压触发模块，从根源上避免高压侧的浪涌电压窜入控制回路损坏后端PLC系统，大幅提升部件的电气安全性能。

自适应电网相位跟踪算法

内部集成专属的电网相位实时跟踪模型，可自动适配电网频率小幅波动、谐波畸变严重的复杂工况，即使电网电压出现短时跌落或波形畸变，也能快速修正同步相位，保证触发脉冲与主回路电压的相位始终精准对齐，不会出现相位偏移导致调压输出不稳的问题。

宽范围移相调压线性控制

支持0到180度全范围连续线性移相控制，输入的4-20mA或0-10V模拟量控制信号与输出的晶闸管导通角完全线性对应，调压过程无跳变、无死区，可实现电加热负载的功率连续平滑调节，避免输出功率突变影响工艺温度稳定。

多通道独立脉冲放大输出

自带六路独立的大功率门极脉冲输出通道，每一路都配备独立的过流保护单元，可直接驱动额定电流数百安的大功率晶闸管，脉冲输出的前沿陡度与幅值完全匹配大功率晶闸管的门极触发要求，保证晶闸管全范围可靠导通，不会出现局部导通不均导致元件过热损坏的问题。

负载突变瞬态保护机制

内置实时负载电流状态监测单元，当主回路出现负载突变或短时过流时，可瞬间自动调整触发脉冲的输出状态，限制晶闸管的导通角快速降低输出功率，避免过大的冲击电流直接损坏主回路晶闸管，为大功率电力电子元件增加一层额外的瞬态保护。

故障状态自诊断与指示

模块自带多组状态指示灯，可直观显示电网同步正常、控制信号接入、触发脉冲输出、故障告警等实时状态，一旦出现同步信号丢失、控制信号断线、输出通道异常等故障，会立刻锁定触发脉冲输出并对外输出故障告警信号，帮助运维人员快速定位故障点。

三、选型指南

主回路电压等级匹配确认

选型时首先明确待替换调压系统的主回路额定工作电压，这款型号的690V电压适配版本完全覆盖绝大多数中压工业交流调压场景的使用需求，针对380V常规低压电网的应用场景，也可直接兼容使用，无需额外加装电压转换装置即可正常接入同步信号。

晶闸管功率等级适配校验

确认主回路配套晶闸管的额定电流与门极触发参数，这款标准版本的脉冲输出能力可直接驱动数百安等级的普通大功率晶闸管，针对数千安等级的特大功率晶闸管应用场景，可选择配套外部脉冲放大板的增强配置，保证晶闸管门极获得足够的触发能量实现可靠导通。

现场安装工况核对

确认原有调压控制柜的安装空间与散热条件，这款标准版本采用导轨安装结构适配绝大多数工业控制柜的安装布局，针对柜内空间特别狭小的紧凑型调压柜场景，可选择超薄散热结构的适配版本，无需调整周边功率元件的布局即可完成安装。

控制系统接口匹配确认

提前确认原有上位控制系统的控制信号输出类型，这款标准版本兼容4-20mA与0-10V两种主流模拟量控制信号，针对部分老旧调压系统仅支持电位器直接调节的场景，可直接外接电位器实现手动调压控制，无需额外加装信号转换模块。

特殊场景专项选配

在有防爆要求的化工电加热炉控制系统中使用时，可选择配套防爆隔离栅的安全配置，将控制侧与高压主回路完全隔离，满足危险区域的电气使用规范，在需要实现调压数据远程上传的智能温控系统中，可选择带数字通信接口的智能版本，将实时导通角、故障状态等数据上传至工业物联网平台，为电加热系统的能效优化提供完整的数据支撑。

四、技术参数

这款欧洲进口CALEDON CONTROLS CB18-690V-CN17晶闸管触发模块的额定工作电源适配工业常规24V DC，同步信号接入电压最高支持690V AC，移相控制线性度优于1%，六路脉冲输出的同步误差小于1微秒，全通道隔离耐压满足工业中高压电力电子部件的安全标准，平均无故障运行时间不低于45000小时，所有性能指标均符合工业晶闸管触发控制部件的相关国际电力电子标准要求。

五、产品尺寸

这款欧洲进口CALEDON CONTROLS CB18-690V-CN17晶闸管触发模块采用标准导轨安装的紧凑型散热结构设计，整机的主体外形尺寸为145mm×82mm×56mm，完全适配工业控制柜通用的35mm标准DIN导轨安装位，整机总重量约520g，完全匹配原有老旧触发模块的安装开孔与端子接线布局，不需要对原有调压控制柜的主回路与控制回路接线进行大幅改动，即可快速完成替换调试。

六、应用领域

冶金行业电加热炉功率调节场景

广泛应用于钢铁厂连铸生产线的电加热保温炉功率调节系统备件替换，自适应电网相位跟踪算法可适配冶金车间电网谐波畸变严重的复杂工况，宽范围线性移相控制保证加热炉的温度调节精度稳定，避免输出功率波动导致钢坯加热温度不均影响后续轧制质量。

矿山大功率电机软启动系统场景

适配矿山井下皮带输送机的大功率电机软启动控制系统备件替换，全隔离同步采样架构完全适配690V中高压矿用电网，六路独立大功率脉冲输出可直接驱动大功率晶闸管实现电机平滑软启动，避免电机启动时的大冲击电流损坏电网与拖动设备。

化工反应釜温控系统调压场景

应用于精细化工企业反应釜的电加热温控系统调压部件替换，负载突变瞬态保护机制可在反应釜加热丝局部短路时快速限制输出功率，避免主回路晶闸管过流损坏，高精度的调压控制保证反应釜的工艺温度稳定，提升化工产品的成品率。

玻璃制造业锡槽电加热系统场景

适配浮法玻璃生产线锡槽的电加热系统调压部件替换，长时间连续运行的高可靠性设计可满足玻璃生产线全年不间断运行的要求，相位同步精度高保证三相输出功率完全平衡，避免锡槽局部温度不均影响玻璃的成型平整度。

七、总结

这款欧洲进口CALEDON CONTROLS CB18-690V-CN17晶闸管触发模块凭借全隔离同步信号采样架构、自适应电网相位跟踪算法、宽范围移相调压线性控制的核心优势，完美解决了传统普通晶闸管触发模块在电网电压波动下同步相位偏移大、负载突变时触发脉冲丢失、强电磁干扰环境下误触发的长期行业痛点，多通道独立脉冲放大输出可直接驱动大功率晶闸管，负载突变瞬态保护机制为主回路功率元件增加了额外的安全屏障，在冶金行业电加热炉功率调节、矿山大功率电机软启动系统、化工反应釜温控系统调压等各类场景下，都可以作为老旧故障晶闸管触发部件的高可靠替换方案，有效解决服役年限较长的工业交流调压系统专用电力电子部件断供的难题，在完全复现原有触发控制功能的基础上进一步提升系统的调压精度与运行可靠性，避免因触发部件失效导致主回路晶闸管大面积损坏，为各类工业中高压交流调压与软启动系统提供了低成本、高适配性的长期稳定运行保障。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
