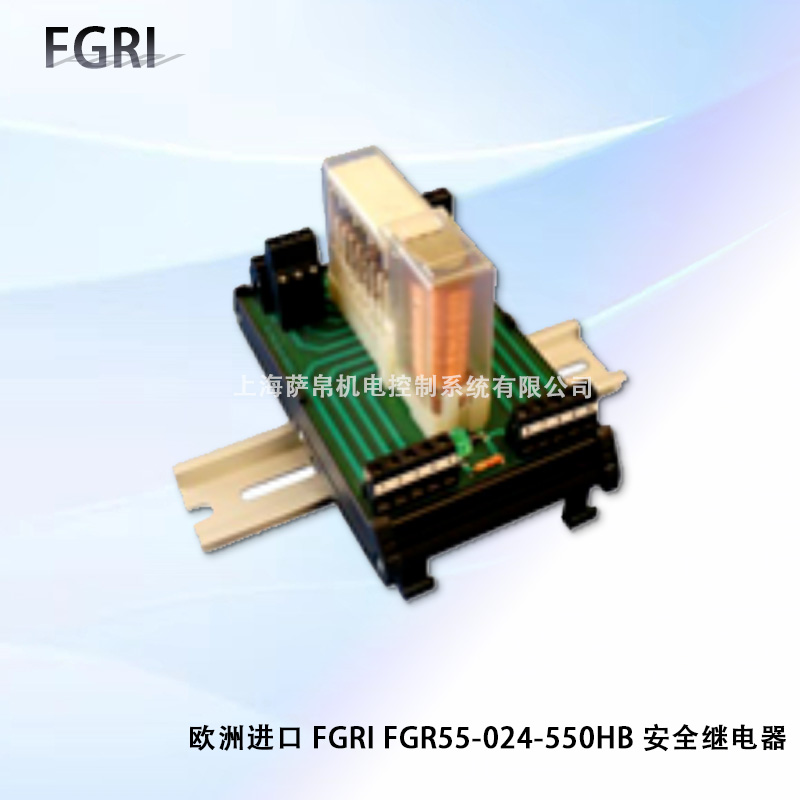

一、产品介绍

二、功能特点

1. 强制导向机械联锁功能

   内部触点采用一体化机械连杆结构，硬性约束常开、常闭触点动作逻辑，物理层面杜绝两类触点同时闭合，即便主触点出现电弧熔焊粘连故障，常闭反馈触点依旧保持断开状态，系统可快速识别故障并锁定设备启动回路，从硬件底层消除安全失效隐患，满足欧洲机械安全强制法规硬性要求。

2. 多通道安全信号监测功能

   支持双通道安全输入信号采集，可直接接入急停按钮、安全门开关、安全光栅、双手操作控制器等各类安全传感元件，内部电路持续自检输入线路短路、断线故障，一旦检测到线路异常立即切断全部安全输出，同时触发故障反馈信号输出。

3. 独立故障状态反馈功能

   自带一组专用辅助反馈触点，实时同步整机工作状态，继电器正常吸合、故障锁止、线圈失电三种工况下触点状态独立区分，可接入 PLC、指示灯、声光报警器，快速完成故障定位，无需额外增设监测继电器，简化控制柜布线结构。

4. 插拔式端子便捷运维功能

   HB 后缀配套组合式插拔螺钉端子，拆装无需拆解整机，现场检修、设备改造时可快速拔下接线端子分离线路，端子带防错编码结构，避免接线错位导致回路失效，降低现场调试与维护工时。

5. 宽温宽压稳定运行功能

   线圈支持 24V DC±10% 电压波动适配，兼容工控现场电源纹波、压降工况，工作温度覆盖零下 20℃至零上 60℃，可在低温仓储车间、高温设备机房稳定工作，抗振动、抗冲击性能适配流水线、起重设备移动震动环境。

6. 高耐久大功率触点输出功能

   主触点采用银氧化锡耐磨合金材质，抗电弧烧灼能力强，单路触点额定负载 6A/250V AC，可直接驱动接触器、电磁阀等感性负载，机械动作寿命可达百万次级别，长期高频启停场景无需频繁更换备件。

三、选型指南

1. 线圈电压匹配选型要点

   该款型号固定为 24V DC 线圈，选型时优先核对控制柜内部控制电源类型，若现场为交流 24V、直流 12V/48V 电源，不可选用本型号，需切换 FGR55 系列对应电压后缀机型；直流电源纹波数值需控制在 10% 以内，大功率变频器供电场景建议配套滤波端子，避免线圈误抖动。

2. 触点配置需求选型要点

   型号 550 代表 8 路力导向触点组合，包含多路安全常开输出与一组故障常闭反馈触点，选型时区分设备负载数量：单台设备仅控制 1 台主接触器可选触点更少的 FGR52 系列，多执行元件同步切断、需要多路独立安全回路的冲压、机器人工作站，优先选用 FGR55 系列 550 触点配置版本；负载电流超过 6A 时，需搭配中间接触器扩容，禁止触点直接驱动大功率电机。

3. 安装端子类型选型要点

   后缀 HB 代表插拔螺钉端子，适合频繁改造、批量标准化设备；若设备固定出厂、极少后期检修，可选择焊接固定端子基础款；电控柜内部布线空间狭小场景统一选用 22.5mm 窄机身 FGR55 全系列，无需加宽导轨安装位。

4. 安全等级匹配选型要点

   普通输送设备、低风险包装机械，满足 PL d、SIL2 标准即可；冲压机床、注塑机、大型起重、电梯门控等高人身伤害风险设备，必须选用本款可达到 PL e、SIL3 等级的 FGR55-024-550HB，规避安全验收不合规、生产事故法律风险。

5. 环境工况适配选型要点

   常温洁净室内工况可直接使用标准整机；粉尘大、油污重的加工车间，控制柜内需配套防尘柜体，不改变继电器选型；户外、高湿度腐蚀环境需增加防护端子护套，同时核对产品最低零下 20℃低温限值，低于该温度需选用工业宽温定制款。

四、技术参数

1. 电气输入参数

   额定控制线圈电压 24V DC，允许电压波动范围 ±10%，线圈标准功耗 60mW，线圈响应吸合时间≤20ms，释放断开时间≤15ms，输入回路支持双通道无源开关信号接入，线路断线、短路自动检测。

2. 触点电气参数

   主安全触点为强制导向结构，触点材质 AgSnO₂银氧化锡，单触点额定切换电流 6A，额定工作电压 250V AC、300V DC，最大切换容量 1380VA 交流、60W 直流；故障反馈辅助触点额定电流 3A，触点绝缘耐压输入与输出回路之间 6kV，触点与外壳基础绝缘耐压 4kV。

3. 安全认证与等级参数

   遵循标准 IEC 61810-3、EN ISO 13849-1、IEC 61508，安全性能等级 PL e，安全完整性等级 SIL3，防护等级机身外壳 IP40，接线端子安装后 IP20，过电压类别 III，污染等级 2。

4. 环境机械参数

   允许工作环境温度 - 20℃~+60℃，存储温度 - 40℃~+70℃，抗振动强度 5g（10-55Hz），抗冲击强度 10g/11ms，机械操作耐久寿命≥100 万次，电气负载耐久寿命≥10 万次（6A 额定负载工况）。

5. 线路保护适配参数

   常开输出触点配套 6A gL/gG 标准熔断器短路保护，辅助反馈触点适配 4A 熔断器，端子支持 0.5-2.5mm² 多股、单股电缆接线，螺钉端子紧固扭矩 0.6N・m。

五、产品尺寸

1. 整机外形尺寸

   整机高度 99mm，机身宽度 22.5mm，整机安装深度 114.5mm，为标准窄型 DIN 导轨模块尺寸，同系列多台并排安装无需预留散热间隙，单排导轨可密集排布多台设备，大幅节省电控柜内部安装空间。

2. 导轨安装适配尺寸

   适配国际标准 35mm 宽 DIN 导轨，卡扣式背部固定结构，导轨厚度 0.75-1.5mm 均可稳定卡装，整机上下无安装高度限制，上下距离柜壁仅需预留 10mm 散热空隙即可满足散热需求。

3. 端子布线预留尺寸

   插拔式端子向外突出长度 12mm，接线操作单侧预留 30mm 布线空间即可完成线缆弯折、插拔操作，端子垂直排布，区分输入电源、安全信号、输出负载、反馈信号四大分区，布线分层清晰。

六、应用领域

1. 机械加工设备领域

   冲压机床、液压折弯机、数控加工中心、注塑成型设备，用于监控安全防护门、双手操作按钮，人员误入危险加工区域时快速切断液压、主轴动力回路，防止挤压、切割人身伤害事故。

2. 自动化流水线领域

   机器人焊接工作站、装配输送线、立体仓储堆垛机，配套安全光栅、安全地毯信号采集，设备检修模式下锁定运行回路，自动流水线急停总回路统一控制，全线故障同步停机。

3. 起重与升降设备领域

   桥式起重机、升降货梯、自动扶梯、载人电梯，监控电梯层门、扶梯出入口安全开关，超载、门体未闭合时禁止设备启动，紧急停止回路核心执行元件，满足特种设备安全验收规范。

4. 包装与轻工设备领域

   高速包装机、裁切分切设备、纸加工机械，双通道急停回路搭建，多工位同步安全监控，低负载安全输出场景稳定适配，简化小型设备安全控制系统架构。

5. 化工与自动化产线领域

   小型化工搅拌设备、物料输送泵机组，构建紧急停车安全联锁回路，线路故障自动报警锁机，适配对设备误动作管控要求严格的连续化生产场景。

七、总结
