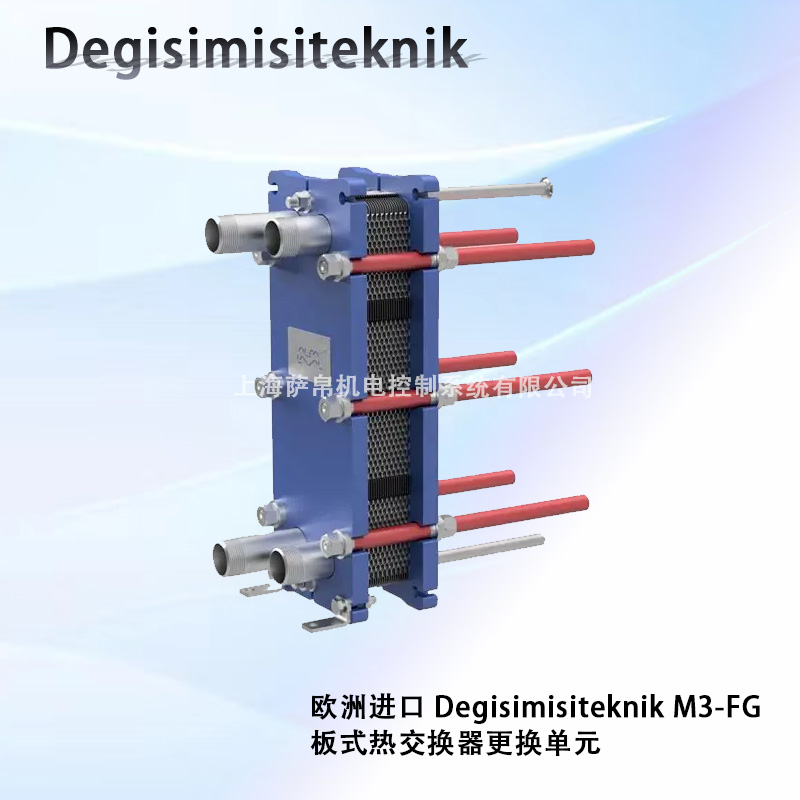

一、产品介绍

二、功能特点

1. 成套模块化快速替换功能

   整套单元为一体化预装总成，出厂完成板片、垫片、导杆定位装配，现场仅需拆除原有旧换热器，对接原有管道法兰即可投入运行，无需单独采购零散板片、密封件，省去人工拼装、对位校正工序，改造停机时长可缩减 70% 以上；统一标准化接口尺寸，同规格 M3-FG 单元具备完全互换性，多台同型号设备备件可通用储备，降低备品库存成本。

2. 高湍流高效传热功能

   板片采用 30° 至 60° 夹角人字形波纹结构，介质流经流道时持续形成强湍流状态，打破介质边界换热层，水 - 水工况下总传热系数可达 3000-6000W/(m²・K)，同等换热量下对比管壳式换热器体积缩小 60%；单板薄型 0.5mm 不锈钢基材，导热阻力低，极小对数平均温差即可实现充分热量交换，余热回收、低温采暖场景节能优势突出。

3. FG 固定框架防渗漏密封功能

   FG 固定夹紧框架搭配五点式板片定位结构，螺栓均匀压紧受力，避免板片偏移、垫片局部受压不均引发渗漏；密封垫片一体模压成型，边缘内嵌定位卡槽，拆装过程不会出现垫片滑脱、错位，长期压力波动、冷热交替工况下密封耐久度大幅提升，减少日常滴漏维护频次。

4. 兼容在线清洗与拆解维护功能

   框架采用快拆螺栓结构，配备辅助轴承螺母，单人无需专用重型工具即可松开压紧板抽出板片束，支持高压水枪机械清洗与 CIP 化学循环清洗；单块受损板片、老化垫片可单独更换，无需整体报废单元，降低长期运维耗材成本。

5. 宽工况介质适配功能

   可灵活更换不同材质板片与密封垫片组件，基础 316L 不锈钢板适配清水、常规导热介质，钛合金板适配含氯离子冷却水质；EPDM、NBR、FKM 多类密封垫片可选，覆盖低温冷冻、高温蒸汽换热、弱腐蚀化工介质等多种工况，一套基础单元通过更换内部配件即可适配不同流体换热需求。

6. 紧凑型轻量化安装适配功能

   窄幅小型机身设计，无多余冗余结构，底部自带一体式支撑支脚，顶部预留吊装吊耳，支持水平、垂直两种安装方式，机房、设备夹层、机床侧边狭小空间均可布置，单台整机重量远低于同等换热功率管壳式设备，降低支架承重改造成本。

三、选型指南

1. 热负荷与换热面积选型要点

   先核算系统总换热量、冷热介质进出口温差，确定所需总换热面积；M3-FG 单板有效换热面积固定为 0.03 至 0.05㎡，根据热负荷增减板片数量匹配总换热面积，低负荷小型采暖、机床冷却选用 10 至 30 片板片配置，巴氏杀菌、小型余热回收选用 30 至 60 片板片配置，选型预留 10% 至 15% 换热余量，应对流量波动、水质结垢带来的换热效率衰减。

2. 压力温度工况匹配选型要点

   标准 M3-FG 设计工作压力 10bar，最高测试压力 15bar，常规 EPDM 垫片适用温度区间 - 20℃至 180℃；系统运行压力超过 10bar、介质温度高于 180℃时，需更换氟橡胶 FKM 密封垫片，介质含氯离子、弱酸碱时放弃标准 316L 板片，升级钛合金耐腐蚀板片，严禁超参数工况直接使用标准配置单元。

3. 介质特性材质选型要点

   清水、采暖热水、液压油等中性介质选用 316L 不锈钢板片 + EPDM 垫片；制冷乙二醇、机油冷却选用 NBR 丁腈垫片；食品饮料、医药换热选用食品级 EPDM 垫片；海水、含盐冷却循环水选用钛合金板片；弱酸、轻度腐蚀化工流体搭配 FKM 氟橡胶垫片，避免材质腐蚀穿孔、垫片溶胀失效。

4. 管道接口与安装空间选型要点

   M3-FG 标配 G1 1/4 英寸内螺纹标准接口，原有设备为法兰、更大口径管路时，可配套转换法兰配件；测量现场安装长宽高尺寸，整机宽度固定 180mm、高度 480mm，机身长度随板片数量线性增加，每增加一片板片机身加长 3 至 3.5mm，狭小机房需控制板片总数，避免长度超限无法布置；同时预留单侧 300mm 检修操作空间，满足后期拆解清洗需求。

5. 运维需求配套选型要点

   设备全年连续运行、水质易结垢场景，选型同步配套宽流道波纹板片，降低堵塞概率；食品、医药无菌换热工况，选用可拆卸全抛光卫生级板片单元；批量多台设备同步改造，优先选择统一板片数量标准配置，实现备件通用互换，减少库存品类。

四、技术参数

1. 换热板片基础参数

   标准板片基材 316L 不锈钢，可选钛合金、304 不锈钢，板片厚度 0.5mm；单板有效换热面积 0.03 至 0.05㎡，波纹夹角 30°-60°，五点式定位防偏移结构，板片表面精密抛光处理，降低污垢附着速度。

2. 密封垫片性能参数

   标配三元乙丙 EPDM 垫片，耐温 - 20℃~180℃；可选 NBR 丁腈、FKM 氟橡胶、食品级硅胶垫片；一体模压卡槽式结构，抗冷热交变老化，单次拆装重复使用次数不低于 50 次，长期承压无溶胀开裂问题。

3. 压力温度额定参数

   标准设计工作压力 10bar，水压试验压力 15bar，最高瞬时冲击压力 12bar；标准工况适用温度区间 - 20℃至 180℃，氟橡胶垫片最高耐温可达 200℃；单侧流体允许压降 30 至 100kPa，可根据流量调整板片数量控制系统泵送能耗。

4. 流体与传热性能参数

   水 - 水工况总传热系数 3000-6000W/(m²・K)，油 - 水换热系数 1200-2800W/(m²・K)；介质适用流速 0.2 至 0.8m/s，适配清水、乙二醇、导热油、弱酸碱工艺流体、食品料液等介质；单台最大适配流量 30m³/h。

5. 安全与结构认证参数

   整机符合欧洲 PED 承压设备指令、ISO 16409 板式换热器标准；机身防护等级 IP40，框架压紧螺栓为防锈合金钢材质；整机空载绝缘、承压密封性出厂全检，单台泄漏检测零渗漏方可出厂。

五、产品尺寸

1. 固定框架基础外形尺寸

   整机标准高度 480mm，固定宽度 180mm，机身深度随板片数量变化，基础 10 片板片基础深度 405mm，每增加一片板片深度增加 3 至 3.5mm；底部支撑支脚宽度 210mm，支脚高度 35mm，适配地面、平台直接放置安装。

2. 板片单体尺寸

   单块换热板片有效换热区域长度 357mm，宽度 125mm，整体板片外缘长宽 410mm×150mm，板片边缘预留密封卡槽与定位孔，成套预装后板片组对齐无错位凸起。

3. 管路接口与检修预留尺寸

   冷热介质进出接口统一 G1 1/4 英寸内螺纹，接口中心距横向 120mm、纵向 360mm；设备单侧需预留最小 300mm 横向操作空间，上下方预留 100mm 散热空隙，顶部吊装吊耳中心距 160mm，适配常规起重吊具搬运。

4. 整机重量参数

   基础 10 片板片标准单元净重 33kg，每增加 10 片板片整机增重约 3.7kg，满载 60 片板片单元总重量 55kg，轻量化结构无需重型承重支架配套。

六、应用领域

1. 暖通空调换热领域

   小区二次侧采暖换热站、中央空调冷热交换机组、机房冷冻水换热系统，用于一次侧热水、蒸汽与室内循环水热量传递，小型机房改造替换老旧管壳式换热器，提升换热效率降低机房占地面积。

2. 工业机床液压冷却领域

   注塑机、冲压机床、数控加工中心液压油冷却，空压机中间冷却、齿轮箱润滑油恒温换热，成套单元快速替换老旧冷却设备，保障液压系统油温稳定，减少高温引发的密封老化故障。

3. 食品轻工加工领域

   饮料生产线巴氏杀菌预热、乳制品低温冷却、纸浆加工料液换热，食品级垫片配置单元满足卫生清洗标准，支持 CIP 在线清洗，适配中小型食品加工厂连续化换热工序。

4. 小型化工与余热回收领域

   小型反应釜循环冷却、工厂设备低温余热回收、电镀槽恒温换热，钛合金板片配置单元适配含盐、轻度腐蚀工艺介质，回收设备废热用于厂区采暖，降低蒸汽能耗。

5. 船舶与小型制冷领域

   小型船舶机舱淡水换热、冷库乙二醇制冷换热机组，紧凑型机身适配船舱狭小安装空间，抗船舶震动框架结构，稳定实现冷热介质热量交换。
