一、产品介绍

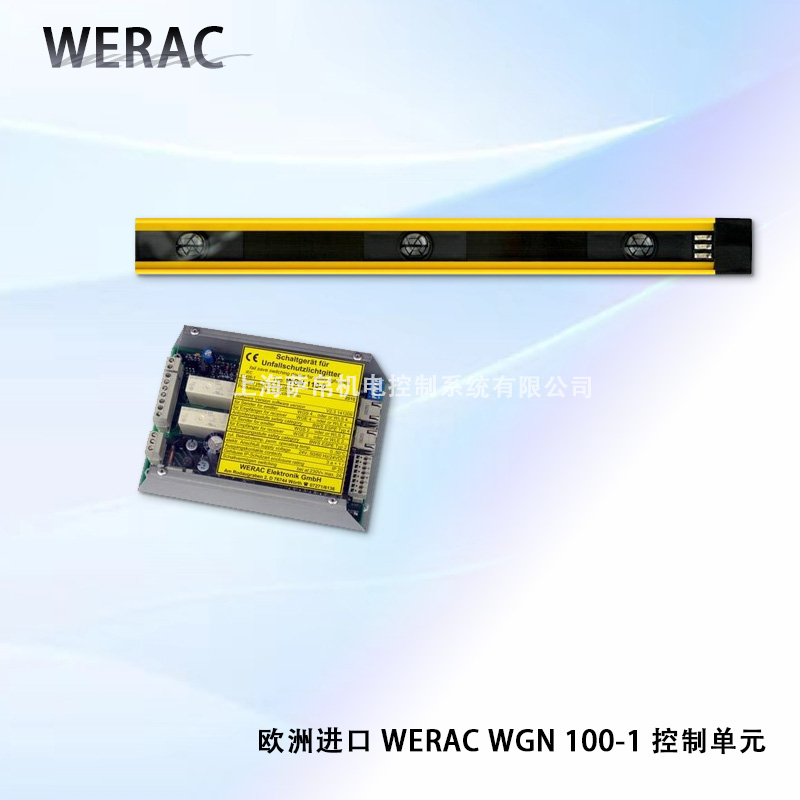

这款欧洲进口WERAC WGN 100-1控制单元是专为工业安全光幕系统设计的专用安全控制器，依托双通道冗余自检架构与Type4最高安全等级红外光幕专用控制技术，精准实现单套SAFETY40多光束光栅信号的同步采集、双独立回路校验与危险信号快速切断输出，针对性解决了传统安全光栅控制器单回路失效风险高、线缆故障无法自锁、启动后设备自动误运行等常见痛点，无需对原有安全回路的接线布局与安装空间做任何改动即可直接原位替换老旧故障安全控制部件，在完全复现原有安全防护功能的同时进一步提升部件在长期高负荷运行工况下的安全响应可靠性，为冲压机床、激光加工设备、自动化焊接工作站等各类高风险工业场景提供适配性强、免维护周期长的核心安全控制备件方案，是避免安全回路失效引发人员误入危险区域造成人身伤害事故的关键核心安全防护部件。

二、功能特点

双通道冗余自检架构

内部采用完全独立的双通道安全电路持续校验每一束红外光线，任意单通道出现故障时控制器仍可保持安全断开状态，从根本上杜绝单通道失效后安全功能完全丧失的风险，满足EN ISO 13849-1类别4/PLe最高性能等级要求。

毫秒级极速安全响应

从红外光束被遮挡到两路主安全触点同步断开的响应时间控制在18ms以内，大幅缩短危险工况下的设备停机时间，在高速冲压、激光切割等人员一旦误入即刻受伤的场景中有效降低人身伤害风险。

启动复位联锁防误动

内置启动复位联锁逻辑，光栅无遮挡状态下必须人工按下外部启动按钮设备才能运行，防止光栅复位后设备自动误启动，从操作流程层面消除人员离开危险区域后设备突然运行的安全隐患。

全线路故障自检锁定

光栅线缆断线、发射接收探头损坏、控制器内部电路异常时自动永久锁定安全断开输出，面板LED故障灯同步报警并向PLC输出故障反馈信号，无需人工逐一排查即可快速定位故障点。

机械强制导向防熔焊

两组输出继电器采用力引导式联锁机械结构，触点即使因大电流出现熔焊也会被强制断开，从物理层面杜绝触点粘连无法断开的安全失效风险，保障长期大负荷通断的安全可靠性。

标准导轨通用安装

整机采用35mm标准DIN导轨卡扣式安装结构，可直接装入绝大多数安全控制柜的预留空间，无需额外改造安装支架即可快速完成替换，适配原有旧件的柜内布局与接线规范。

三、选型指南

光栅系统匹配确认

选型时首先确认现场配套的是WERAC SAFETY40系列多光束光栅，该控制器仅支持单套光栅接入，若需多工位级联防护应选择多通道扩展型号，避免超范围使用导致保护盲区。

防护等级场景适配

常规室内电控柜场景选标准IP20壳体版本即可，若控制柜安装在多粉尘潮湿的车间现场，需额外为控制柜加装密封防护箱体，不建议直接将IP20壳体暴露在恶劣环境中使用。

供电类型核对确认

常规24V AC/DC双电压供电的自动化控制柜场景选标准版本即可，现场仅有230V AC单电压的老旧设备场景，需确认控制柜内是否配有24V转换电源，否则需加装独立电源模块。

输出回路需求确认

仅需驱动接触器与液压电磁阀的场景选两路SPDT强制导向继电器版本即可，需要同时向PLC反馈光栅状态的场景，应确认辅助NPN半导体信号输出是否满足上位机接口类型要求。

安全等级合规选配

冲压、激光等高风险设备验收场景必须选择通过SIL3认证的版本以满足功能安全合规要求，普通输送线防护场景选基础安全等级版本即可，避免过度选型增加采购成本。

四、技术参数

额定供电为24V AC/DC（50/60Hz），电压波动允许范围±10%，内置反接与过流保护，整机功耗≤4.5W；光栅接口为双RJ45标准总线口，一对一连接发射与接收单元；两路安全主输出为SPDT强制导向继电器转换触点，负载能力5A/250V AC（AC-15感性负载）；辅助反馈为1路NPN半导体信号输出；机械寿命≥1000万次通断，电气寿命≥12万次；安全合规符合IEC 61496-1 ESPE Type4、EN ISO 13849-1类别4/PLe、SIL3及CE机械指令与德国BG工业安全认证；工作环境温度0℃~+50℃，存储温度-25℃~+70℃；机身材质为阻燃V0级ABS工程塑料，防护等级IP20，接线端子适配0.5~2.5mm²多股铜电缆。

五、产品尺寸

整机采用紧凑型标准导轨结构，外形尺寸约90mm×54mm×68mm（宽×高×深），重量约0.35kg，完全适配工业标准35mm DIN导轨的安装空间，接线端子区与RJ45接口区布局清晰，无需额外扩展空间即可完成现场接线与调试。

六、应用领域

广泛用于冲压机床的操作区域安全防护，双通道冗余架构与18ms极速响应保障操作人员伸手进入模具区域时设备瞬间停机，避免压伤事故；适配激光切割设备的光幕防护，高安全等级认证满足激光加工车间的安全验收规范，防止人员误入激光辐射区域；用于自动化焊接工作站的围栏安全监控，启动复位联锁功能确保光栅恢复后必须人工确认才能重启焊接，避免机器人自动运行伤人；也可用于注塑机合模区域的安全隔离，全线路故障自检功能保障长期高振动工况下安全回路不会因线缆松动而失效。

七、总结

这款欧洲进口WERAC WGN 100-1控制单元凭借双通道冗余自检、18ms毫秒级响应、机械强制导向防熔焊、启动复位联锁等核心优势，解决了传统安全光栅控制器单回路失效风险高、触点熔焊无法断开、光栅复位后设备误运行的长期痛点，标准35mm DIN导轨安装的设计大幅降低了现场替换旧件的改造工作量，在冲压机床、激光加工、焊接工作站、注塑机等各类高风险工业安全防护场景中，都能作为老旧故障安全控制器的高适配替换方案，有效缓解进口高等级安全控制备件采购周期长、适配性差的问题，在完全复现原有安全防护功能的同时大幅提升安全回路的长期运行可靠性，避免因安全控制环节失效引发人员误入危险区域造成人身伤害事故，为各类工业高风险生产场景提供高可靠、低维护的核心安全防护保障。
