一、产品介绍

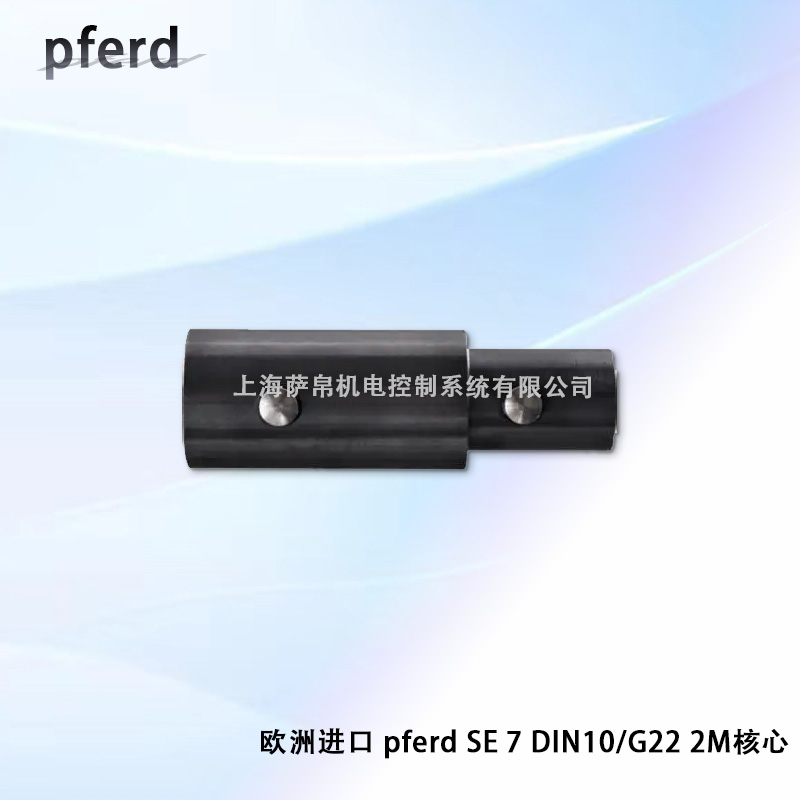

这款欧洲进口PFERD SE 7 DIN10/G22 2M核心是德国PFERD品牌专为工业柔性打磨系统设计的高精度动力传动内芯，严格遵循DIN 2076工业软轴标准，由多层反向缠绕的65Mn高碳弹簧钢丝复合成型，仅承担扭矩传递功能，需配套SCH7外层橡胶护套与HA7 G22打磨手柄共同使用。该内芯以单向右旋高速传动方式在弯曲状态下实现均匀扭矩输出与低振动运行，专门解决传统打磨软轴内芯弯曲疲劳断裂、扭矩波动大、接头松脱等长期痛点，可直接原位替换同规格旧件而无需改动主机接口与管路布局，在深腔模具抛光、狭小夹缝去毛刺等高负荷工况中持续提供稳定动力，是精密柔性打磨系统中不可或缺的核心传动部件。

二、功能特点

多层反向缠绕抗疲劳

内芯由4至10层高碳弹簧钢丝反向交错缠绕，弯曲状态下应力分布均匀，疲劳寿命远超普通单层钢丝芯，长期高频往复弯曲作业不易断裂。

高速低振稳定传动

最高允许空载转速达25000r/min，单向右旋结构使扭矩传递平稳无卡顿，振动极低，保障打磨头在高速旋转下仍能维持精密加工精度。

两端永久压接防脱落

驱动端DIN10与工具端G22接头均采用调质合金钢整体压合工艺，无焊接点不存在脱落风险，振动工况下接口依然牢固可靠。

快速拆装适配手柄

工具端G22滑动快插耦合设计支持一秒拆装HA7系列直柄或ZGU7弯头手柄，换型无需工具即可完成，大幅提升现场作业效率。

防锈表面适配恶劣环境

芯体经防锈磷化处理，可在切削液、润滑油浸泡的车间环境中长期使用不锈蚀，保障传动性能不因腐蚀而衰减。

专用护套隔离防护

自身无防护结构必须装入SCH7橡胶护套使用，护套隔绝铁屑粉尘与切削液，确保内芯在恶劣工况下免受外部侵蚀延长使用寿命。

三、选型指南

规格系列匹配确认

SE7为7系标准功率规格，必须搭配HA7 G22直柄或ZGU7 G22弯头手柄使用，不可混用其他系列手柄以免扭矩不匹配导致失效。

护套配套不可省略

该内芯仅为传动芯体不含外层护套，必须同时采购SCH7 DIN10/G22 2M专用橡胶护套，否则铁屑与粉尘将直接侵入加速芯体磨损。

主机功率适配核查

适配主机最大功率不超过1000W，确认现场打磨主机输出功率在此范围内，超功率使用将导致内芯过载加速疲劳断裂。

弯曲半径严格遵守

最小动态弯曲半径不小于200mm，安装走线时必须保证弯曲弧度大于此值，否则钢丝将因过度弯折而急剧缩短疲劳寿命。

润滑维护周期设定

每运行100小时必须加注PFERD专用软轴润滑脂，现场应备足原厂润滑脂并制定定期维护计划，干磨运行将大幅缩短内芯使用寿命。

四、技术参数

总长度2000mm，外径18mm，驱动端DIN10压接耦合直径30mm，工具端G22滑动快插耦合外径22mm，净重1.1kg；芯体材质为65Mn高碳弹簧钢丝，多层反向缠绕DIN2076标准工艺；最高空载转速25000r/min，适配主机功率≤1000W，最小动态弯曲半径≥200mm；工作环境温度-10℃至+60℃，两端接头调质合金钢永久压合，表面防锈磷化处理，需配套SCH7护套使用，订货号86200329。

五、产品尺寸

整机为2000mm长的柔性钢丝芯体，外径18mm，驱动端接头直径30mm、工具端接头直径22mm，净重1.1kg，卷曲状态下可收纳于较小空间，展开后适配标准柔性打磨系统的2米工作距离，无需额外扩展安装空间即可直接嵌入主机与手柄之间。

六、应用领域

广泛用于汽车模具深腔抛光与精密去毛刺，柔性传动特性使打磨头可深入复杂型腔完成高精度表面处理；适配航空发动机部件的狭小缝隙打磨，高转速低振动保障关键零件的表面质量；服务于大型冲压模具的维修保养现场，快速拆装手柄特性满足多工位频繁换型需求；也可用于铸件浇口切除与焊接焊缝修整，以及重型机械装配过程中的局部精磨加工。

七、总结

这款欧洲进口PFERD SE 7 DIN10/G22 2M核心以多层反向缠绕高碳钢丝的超强抗疲劳结构、25000r/min高速低振传动、永久压接防脱落接头与一秒快拆手柄的高效作业设计，精准解决了传统打磨软轴内芯易断裂、扭矩波动大、接口松脱、维护繁琐的长期痛点，必须配套SCH7护套与HA7手柄的系统设计确保了防护与动力的完整闭环，在汽车模具、航空精密加工、冲压维修、铸件修整等各类高负荷柔性打磨场景中，都能作为老旧内芯的高可靠原厂替换方案，无需改动主机接口即可快速恢复打磨系统的稳定动力输出，避免因内芯失效导致的停机误工与加工质量事故，为工业精密打磨提供高耐久、低维护的核心传动保障。
