一、产品介绍

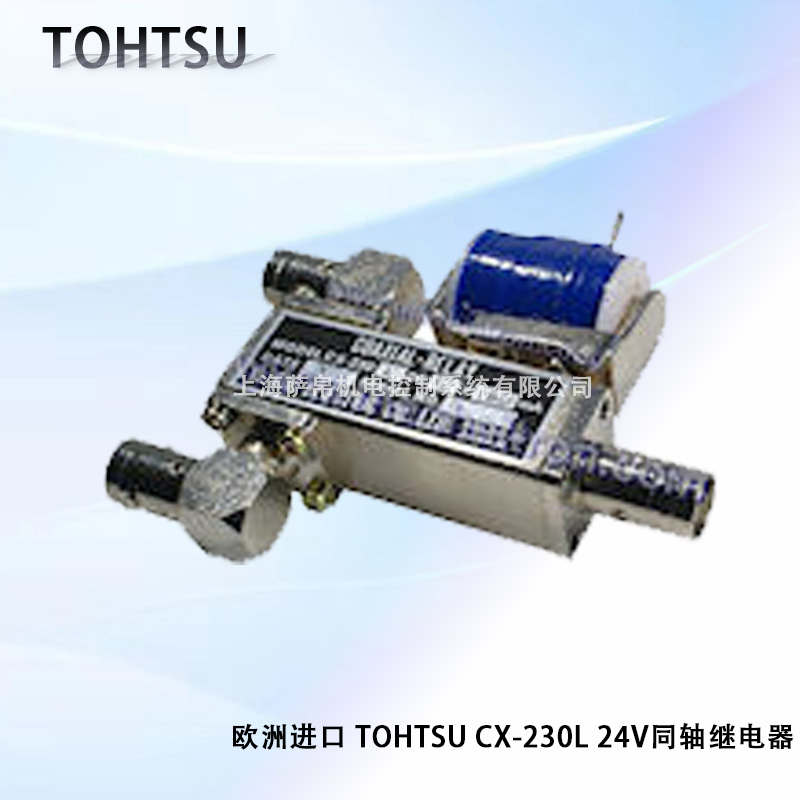

这款欧洲进口TOHTSU CX-230L 24V同轴继电器是一款专为中大功率射频信号切换设计的高性能单刀双掷电磁继电器，线圈与触点同轴布局确保信号路径阻抗连续，采用三个BNC型母连接器实现50Ω标准射频接口的快速对接，在DC至2GHz频段内实现极低插入损耗与高隔离度的稳定切换，解决了传统继电器在高频段信号反射大、隔离差、切换慢的长期痛点，可直接嵌入无线通信基站、广播发射与微波测试系统的射频通路中原位替换旧件，是保障高频信号精准路由与快速切换的核心开关组件。

二、功能特点

同轴低损耗信号传输

触点与线圈同轴排列使射频信号路径阻抗全程连续匹配50Ω，500MHz以下插入损耗≤0.1dB，最大限度减少信号反射与温升，保障高频链路信号完整性。

高隔离度防止串扰

500MHz时隔离度≥60dB、1GHz时≥45dB，有效阻断通断通道间的射频泄漏，在多通道密集切换场景下避免信号互相干扰影响测试精度。

快速电磁机械切换

精密电磁驱动结构实现吸合≤20ms、释放≤15ms的高速动作，支持高频次连续切换操作，满足自动化测试与通信系统的快速路由需求。

宽频高压功率承载

频率覆盖DC至2GHz且500MHz以下性能最优，额定连续波功率150W@1GHz、峰值300W@500MHz，可承载中大功率射频信号长期稳定通断。

长寿命免维护设计

机械寿命达100万次以上，线圈功耗约1.5W至2.0W发热量低，在额定功率范围内长期运行无需更换触点，大幅降低维护停机成本。

灵活电压适应能力

标称24V DC但在20V至28V范围内均可可靠动作，电压容差宽，适配不同供电条件的现场设备，移动通信站使用时需关注环境温度对吸合阈值的影响。

三、选型指南

频率与功率匹配确认

确认实际工作频率是否在2GHz以内且射频功率不超过150W连续波或300W峰值，超频段或超功率使用将导致触点过热失效。

接口类型精准核对

该型号配备3个BNC母连接器，需确认现场设备为BNC接口而非N型或SMA型，级联时阻抗不匹配将产生反射损耗需提前适配转接器。

线圈供电稳定性评估

确认现场直流电源在20V至28V区间且纹波小，若由开关电源供电建议加装滤波电容避免电压波动导致误动作或不吸合。

安装环境防护规划

该型号为非全密封设计，户外或高湿环境必须加装防水防护箱，工作温度-25℃至+50℃超出此范围需评估降温或加热措施。

切换频率与寿命核算

根据每日切换次数核算机械寿命是否满足使用年限，高频测试场景建议预留20%寿命裕量并定期检查触点状态。

四、技术参数

额定线圈电压24V DC工作范围20V至28V，线圈电阻75Ω±10%（20℃），线圈电流约320mA，线圈功耗1.5W至2.0W，吸合时间≤20ms释放≤15ms，射频阻抗50Ω，频率范围DC至2GHz，500MHz插入损耗≤0.1dB、1GHz≤0.2dB，500MHz隔离度≥60dB、1GHz≥45dB，500MHz驻波比≤1.15、1GHz≤1.25，额定功率150W CW@1GHz峰值300W@500MHz，工作温度-25℃至+50℃，机械寿命≥100万次，重量约230g，接口3×BNC母头，安装方式双螺钉固定。

五、产品尺寸

整机为紧凑型金属壳体结构，重量仅约230g，三个BNC连接器等距布局于同一端面，双螺钉安装孔距标准适配通用面板，整体尺寸小巧可直接嵌入标准19英寸机柜或射频测试台面板，无需额外扩展空间即可完成原位替换，接线与拆卸均可单人快速操作。

六、应用领域

广泛用于无线通信基站与卫星地面站的射频通道切换，高隔离度保障多载波信号互不干扰；适配广播发射台的天线路由切换，快速响应满足多频段轮询播出需求；服务微波测试仪器与矢量网络分析仪的信号通路分配，低插入损耗确保测试精度；也可用于雷达系统收发切换、医疗MRI设备射频线圈通断以及自动化产线射频信号分配与保护回路。

七、总结

这款欧洲进口TOHTSU CX-230L 24V同轴继电器以同轴低损耗传输、≥60dB高隔离度、≤20ms快速切换、150W额定功率承载与百万次长寿命的综合优势，精准解决了传统射频继电器高频段损耗大、隔离不足、切换慢、寿命短的长期痛点，3×BNC标准接口与230g轻量化双螺钉安装设计使现场替换旧件几乎无需改造面板与布线，在通信基站、广播发射、微波测试、雷达及医疗影像等各类中大功率高频切换场景中，都能作为高可靠的核心射频开关直接部署，有效避免因信号泄漏或切换延迟导致的系统性能下降与设备损伤，为工业高频信号路由提供低损耗、高隔离、长寿命的精准切换保障。
