一、产品介绍

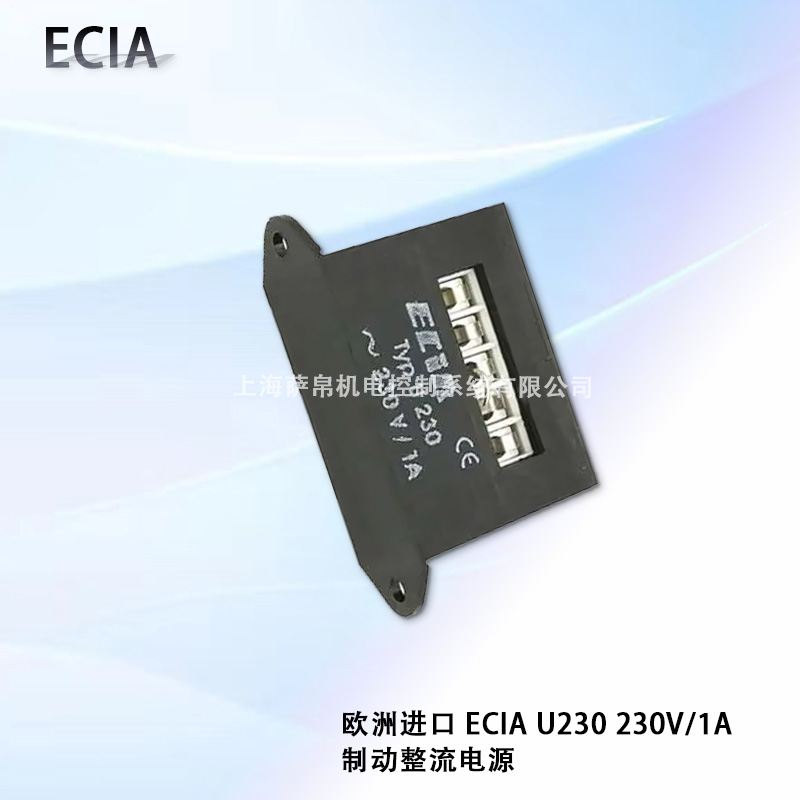

这款欧洲进口ECIA U230 230V/1A制动整流电源是专为工业电机电磁抱闸系统设计的紧凑型全波整流单元，整机欧盟原装通过CE与UL工业认证，专为230V交流输入场景优化。它可将电机控制回路的230V交流电直接转换为稳定的直流输出，为电磁制动器提供精准的励磁与释放电源，内置过压、过流双重保护电路，有效规避传统整流模块易烧损、释放滞后的常见问题，适配绝大多数三相异步电机配套的电磁抱闸，可直接原位替换同规格旧件无需改动原有接线布局，是起重、机床、输送设备等工业场景中保障电机制动安全的核心电源部件。

二、功能特点

全波整流快速释放

采用全波整流拓扑结构，输出直流纹波极小，制动器线圈断电后可在数十毫秒内快速释放，避免传统半波整流常见的抱闸滞后、电机带闸运行磨损问题。

230VAC宽幅适配

输入电压覆盖180V至265V AC，适配工业电网常见的电压波动场景，无需额外加装稳压装置即可稳定输出，大幅降低外围配套成本。

内置双重保护

集成过压与过流双重自恢复保护，输出侧短路或瞬时过压时自动切断回路，故障消除后自动恢复工作，避免制动器线圈烧毁或电源模块击穿。

高防护紧凑机身

整机采用环氧树脂全灌封工艺，防护等级IP40，可有效阻挡粉尘与轻微潮气侵入，在多尘的重工车间长期使用也不会出现内部电路氧化失效。

免调试即插即用

出厂前已完成全参数校准，接线仅需接入交流输入与制动器线圈，无需额外调整电位器或设置参数，普通电工数分钟即可完成替换投用。

长寿命低功耗

核心元器件均选用工业级规格，设计使用寿命超50000小时，空载功耗低于2W，长期连续运行几乎无额外发热，无需额外加装散热片。

三、选型指南

输入电压严格匹配

本款为230VAC专用版本，不可直接接入380V交流回路，若现场供电为380V必须选配对应高压规格的ECIA制动整流电源，否则会直接烧毁模块。

输出电流按抱闸匹配

本款额定输出1A，适配线圈电流0.8A以内的常规中小型电磁制动器，若抱闸额定电流超过1A需选更大电流规格的型号，避免长期超载导致模块过热失效。

安装空间提前确认

整机为标准工业模块外形，需预留对应安装位，支持螺丝固定或导轨安装两种方式，安装时需与周边发热元器件保持至少10mm间距保证散热。

特殊工况按需升级

高湿多尘的重工或户外场景可定制IP65外壳版本，避免潮气与粉尘长期侵入影响寿命，普通电控柜内使用选标准IP40款即可。

备件储备规划

作为电机抱闸系统的易耗部件，建议按年用量1.2倍提前储备，避免突发故障时无备件更换导致长时间停机。

四、技术参数

额定输入电压230V AC，输入电压范围180V至265V AC，额定输出电流1A，输出直流电压约为输入交流的0.9倍，整流拓扑全波整流，内置过压过流双重自恢复保护，绝缘耐压2kV AC 1min，防护等级IP40，工作温度-10℃至+60℃，存储温度-25℃至+85℃，空载功耗≤2W，设计使用寿命≥50000小时，认证CE、UL，支持螺丝固定与DIN导轨安装。

五、产品尺寸

整机为紧凑型工业模块结构，外形尺寸约85mm×45mm×32mm，重量约180g，体积小巧可直接嵌入原有电机控制柜的预留空位，无需额外扩展安装空间，替换旧件时无需改动周边布局即可快速固定接线。

六、应用领域

广泛用于桥式起重机与门式起重机的行走、起升机构电磁抱闸供电，数控机床主轴与进给电机的快速制动控制，物流输送线与立体车库的电机制动器电源，电梯曳引机与工业提升设备的抱闸回路，也可服务于矿山井下防爆电机、港口装卸设备等重载场景的电磁制动系统。

七、总结

这款欧洲进口ECIA U230 230V/1A制动整流电源以全波快速释放、230V宽幅适配、双重自恢复保护、环氧树脂全灌封高防护、免调试即插即用与50000小时长寿命的综合优势，精准解决了传统半波整流电源抱闸释放滞后、易烧损、适配性差的长期痛点，85mm×45mm×32mm的紧凑外形与标准安装方式使现场替换旧件几乎无需改动原有接线与布局，在起重、机床、输送、电梯及矿山港口等各类需高可靠电机制动的工业场景中，都能作为核心电源部件直接部署，有效避免因制动电源失效导致的抱闸卡滞、电机过载或安全事故，为工业电机电磁制动系统提供稳定、免维护、长周期的整流供电保障。
