一、产品介绍

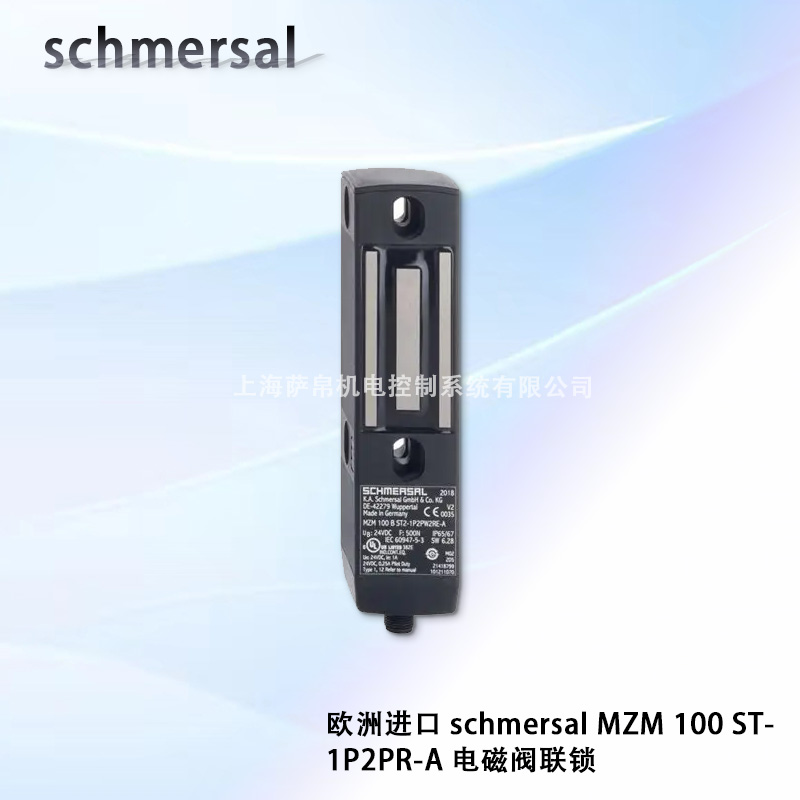

这款欧洲进口schmersal MZM 100 ST-1P2PR-A电磁阀联锁是专为工业安全防护门设计的电磁锁式安全联锁装置，整机欧盟原装通过ISO 13849-1 PL d安全等级认证，采用电磁线圈通电吸合解锁、机械锁舌强制锁止的双重冗余结构，可在设备运行期间牢牢锁定防护门，防止人员误闯入危险作业区域。产品内置安全触点与状态反馈回路，门体未完全闭合时设备无法启动，运行中门被强行开启会立即触发安全停机，适配机床、包装线、机器人工作站等各类存在运动部件的危险场景，可直接原位替换同规格旧件无需大幅改动原有防护回路布局，是工业机械安全防护体系中保障人身安全的核心联锁部件。

二、功能特点

双重冗余安全回路

内置两路独立安全触点与一路状态反馈触点，符合PL d安全等级要求，单触点故障不会导致安全功能失效，彻底规避常规单回路联锁的失效风险。

断电锁止防失电风险

采用失电锁止设计，设备意外断电时锁舌自动保持锁止状态，不会因电网中断导致防护门意外解锁，避免运动部件未完全停稳时人员误入。

高强度抗冲击机身

外壳采用增强工程塑料加金属内嵌结构，可承受1000N以上的强制外力冲击，普通暴力撬动无法破坏锁合结构，适配重工车间高频率开关门的使用场景。

状态实时反馈输出

自带独立门状态与锁合状态两路信号输出，可直接接入PLC实时上传防护门运行数据，方便上位机监控安全回路状态，快速定位故障点。

宽电压适配免调试

支持24V AC/DC宽幅供电，接线完成后无需额外参数设置即可直接投入使用，普通电工数分钟即可完成安装调试。

防误插编码执行头

配套带编码的专用致动执行头，只有对应匹配的执行头插入才能触发联锁动作，避免现场人员用异物误插解锁，杜绝人为绕过安全联锁的违规操作。

三、选型指南

安全等级匹配工况

常规机器人工作站、包装线选PL d等级的本款即可满足要求，涉及高速运动、高压危险的高风险场景需选配更高安全等级的衍生型号。

供电规格核对确认

本款为24V AC/DC通用版本，若现场供电为110V或230V交流回路，需选配对应电压规格的型号，不可直接接入不匹配的供电电源。

安装空间提前预留

机身采用标准工业安装孔位，需提前确认防护门侧边的安装空间，保证门体完全闭合时执行头能精准插入联锁主体的导向孔内，避免卡滞。

配套附件按需选配

需要外部强制解锁功能的场景，可配套选购外置手动解锁钥匙，方便设备维护时在安全区域外手动开门，无需破坏联锁结构。

触点数量匹配回路

确认现有安全回路的触点接入需求，本款为2安全触点+1反馈触点配置，若需更多信号输出点，可额外搭配安全继电器扩展回路。

四、技术参数

安全等级ISO 13849-1 PL d，工作电压24V AC/DC，触点配置2常开安全触点+1常开状态反馈触点，锁止力≥1000N，最大开关频率≤60次/小时，防护等级IP67，工作温度-25℃~+60℃，机械使用寿命≥100万次，接线方式M12 8针航空插头，认证CE、UL，平均无故障运行时间≥50000小时。

五、产品尺寸

整机为紧凑型长方体结构，主体尺寸约130mm×50mm×40mm，配套执行头尺寸小巧，可直接安装在防护门侧边的常规预留安装位上，无需额外扩展空间，替换旧件时可直接沿用原有安装孔位快速固定。

六、应用领域

广泛用于数控机床加工区防护门联锁，机器人工作站安全围栏门锁定，包装生产线危险工位防护门管控，冲压设备与注塑机的安全门防护，也可服务于自动化立体仓库、汽车焊装线等存在高速运动部件的工业场景，防止人员误闯危险区域引发安全事故。

七、总结

这款欧洲进口schmersal MZM 100 ST-1P2PR-A电磁阀联锁以双重冗余安全回路、断电锁止防失电、1000N抗冲击机身、实时状态反馈、宽电压免调试与编码防误插的综合优势，精准解决了传统安全联锁易失效、易被人为绕过、断电意外解锁的长期痛点，标准安装孔位与紧凑外形使现场替换旧件几乎无需改动原有防护回路布局，在机床、机器人工作站、包装线、冲压设备等各类存在运动危险的工业场景中，都能作为核心安全联锁部件直接部署，有效避免因防护门联锁失效导致的人员闯入安全事故，为工业机械安全防护体系提供高可靠、长寿命的锁止保障。
