四强争锋：简述DGPT2、DMCR、RIS2、MCHD四款油变非电量综合保护装置的同与异

开篇我们以当前燃爆的世界杯赛事引入话题，

美加墨世界杯打得如火如荼，四强赛业已落幕，法兰西排名第4，英格兰荣获季军，阿根廷与西班牙角逐冠亚军，虽说冠亚军要7月20日凌晨3点角逐，但其实也是西语德比。本次剩余名次：‌第 5 名‌：挪威、‌第 6 名‌：比利时、‌第 7 名‌：摩洛哥、‌第 8 名‌：瑞士、‌第 9 名‌：墨西哥、‌第 10 名‌：哥伦比亚、‌第 11 名‌：巴西、‌第 12 名‌：美国、‌第 13 名‌：葡萄牙、‌第 14 名‌：加拿大、‌第 15-20 名‌：埃及、巴拉圭、荷兰、德国、科特迪瓦、‌第 21 名‌：日本、‌第 22 名‌：澳大利亚、‌第 23-47 名‌：刚果 (金)、加纳、厄瓜多尔、南非、瑞典、奥地利、波黑、阿尔及利亚、塞内加尔、佛得角、伊朗、韩国、土耳其、苏格兰、乌拉圭、沙特、捷克、新西兰、卡塔尔、库拉索、巴拿马、约旦、海地、乌兹别克斯坦、突尼斯、‌第 48 名‌：伊拉克。

作为变压器多功能保护器从业人士，发现这些国家看起来是大多数出口选配DGPT2的变压器出口目的地国家。除了日本、韩国？还有受限的伊朗？其他的45家好像都出口过？

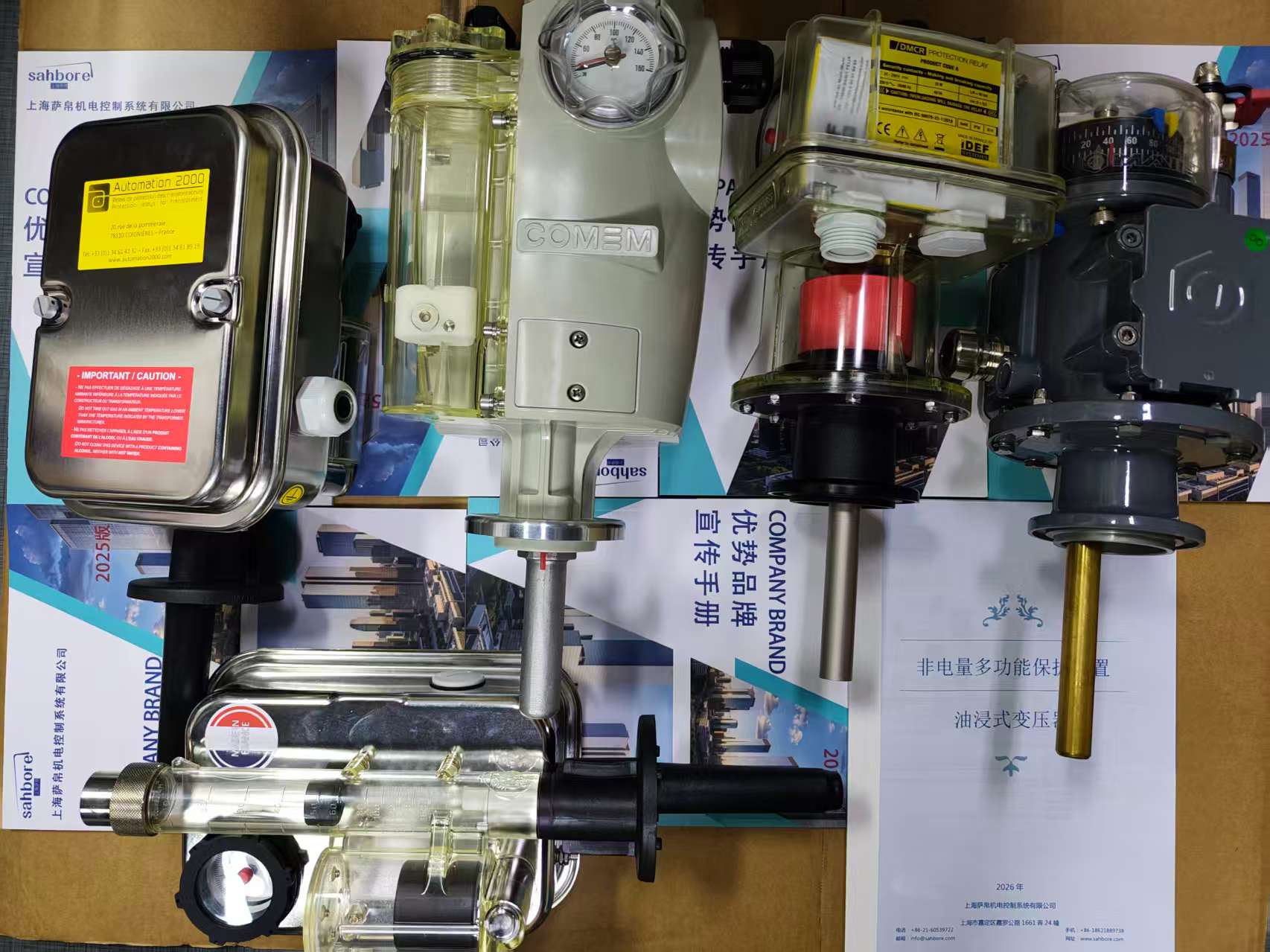

回到正题，他们在这45个国家地区的变压器需求技术规范时，会遇到DMCR、RIS2、MCHD，我们也推荐DGPT2替换。但变压器制造商好似难以快速地并决断是否接受替换？下面我们简述这四款欧洲非电量综合保护装置的同与异。

1、异处-它们的价格

以中国含13%税售价举例对比，

DGPT2标准版本售价：4499元；

DMCR标准版本售价：4999元；e-DMCR标准通讯版售价：14999元；

RIS2标准版本售价：6199元；eRIS2标准通讯版售价：22999元；

MCHD标准版本售价：5199元.

当然，基准售价会在每年随着厂家的欧元报价变化、汇率、国际运输报关准入等等会发生些许变化。

异处-基准价格：这四款欧洲非电量综合保护装置，价格出现级差。法国Automation 2000公司生产的DGPT2，相比另外三款分别低8.90%、37.8%、15.6%。变压器制造商在出口变压器报价选用DGPT2作为非电量保护变压器组件具有报价成本优势。

此外，DGPT2在变压器制造商大项目配套上提供明显的项目支持，比如在数十台的售价，会迅速地下降至：4000元以下；在上百台变压器配备DGPT2的大型出口变压器项目中，又下项目支持下降至：3000多元。数量价格的级差优势是另外3款无法比拟的。

比如DMCR若需要价格支持下浮到4000元出头，往往法国IDEF SYSTEMES需要要求订购量到达50台之上。意大利COMEM RIS2的售价是几乎无法低于5000元的售价，哪怕采购200台配置变压器也无法得到。德国MAIER公司生产的MCHD，在变压器大型项目（多数量）并不提供特别支持，往往只有不到5%的折扣。

异处-项目价格：以中国含13%增值税售价举例：

DGPT2：在基准售价4499元的基础上，如单次有20台变压器预配DGPT2出口，法国工厂即可提供项目折扣，项目折扣1档是10%。如单次有50台，即可提供项目折扣2档：20%，折合3600元。如单次达到100台，即可提供项目折扣2档：30%，折合3150元含税售价。这些是另外3个非电量保护装置厂家（IDEF SYSTEMES、COMEM、MAIER）难以提供的项目折扣。

2、共同之处-它们的性能

性能是它们的共同之处：这四款的主体功能均是为油变提供温度（警示、跳闸）、压力（警示/跳闸）、气体释放/油位（警示/跳闸）功能。

3、异处-它们的原材料和工艺标准

抛开制造用料成本，单谈价格，是不能成立的。

异处：

法国Automation 2000 DGPT2标准版,外壳/机盖机身：全金属不锈钢，指示：塑料，油箱以下探头：塑料、电缆接头出口：塑料，防护等级达到IP56、IK07。盐雾测试：C4。

法国IDEF SYSTEMES DMCR标准版，外壳/机盖机身：塑料，指示：透明塑料，油箱以下探头：塑料、电缆接头出口：塑料，防护等级达到IP56、IK10。盐雾测试：C4。

意大利COMEM RIS2标准版，外壳/机盖机身：塑料，指示：塑料，油箱以下探头：塑料、电缆接头出口：塑料，防护等级达到IP66，盐雾测试：C4。

德国MAIER MCHD标准版，外壳机身：金属，机盖/电气部件壳体：透明塑料，指示：塑料，油箱以下探头：金属，、电缆接头出口：塑料，，防护等级达到IP55、IK07，盐雾测试：C5M。

如果从排位赛角度，用料及所达标准，

DGPT2-X（=DGPT2标准+IP67+C5M）>RIS2(标准版本即可达IP66)>MCHD（金属机身+金属探头+电缆输出头+C5M，质量MAX）>DGPT2(金属机身外盖机盖)>DMCR(全塑料外壳+探头，质量MINI)，这指示一家之言

4、异处-它们的市场认可度

就生产历史以及归属生产厂家以及目前统计得知，DGPT2已售出超过60万台设备，DMCR也接近40万台设备，RIS2因为首创于ABB，之后ABB将变压器业务卖给日立能源；随之COMEM也归属日历能源，有变压器厂的直接加持，哪怕售价高，售出设备由自己厂消化，日本日立能源变压器的销量节节攀升，RIS2没有清晰的售出数量，也不会很低；MCHD可能是四款中销量属于少一些的，但他同西门子能源有合作，或许西门子变压器有一些会配备MCHD，销量未知。

从目前国产变压器配备欧洲非电量保护装置后，再扬帆海外的结果来看，应当是DGPT2市占率MAX，DMCR次之，RIS2再次之，MCHD市占率MINI。

5、异处-选配项

DGPT2的选配项MAX，目前可做的选配项组合可达到378种，常见实际生产的也有15种，如果变压器制造商要求选配，或许DGPT2是优选，可塑性MAX。比如温度、压力、气体监测全双触点配置（DGPT2-2PD/2GD，DGPT2-2P/2G）

，比如外接快速接线（DGPT2-CE）

比如适配带油枕的变压器，DGPT2-IB

比如适用在海上作业的变压器选配油箱以上主体结构全金属，DGPT2-PA

比如加装一个PT100，再做到C5M防腐等级、IP67防护等级的DGPT2

这些都是应变压器制造商的要求，做的DGPT2选配项。DGPT2选配项也有比如双电缆输出头配置，这里就不用照片一一列举。

次之，对DMCR而言，有做的选配项有DMCR-PT100、DMCR-PT100-IP66，

DMCR的选配项有一个是DGPT2目前不做的，DMCR可做4-20mA输出的选配项，当然因为独特，所以DMCR这个选配项价格高昂。还有DMCR与DGPT2 的MAX不同，DMCR做通讯款，带RS485模块，MODBUS RTU通讯协议，这可以使得变压器无须再配置一个通讯模块，而直接集成在DMCR上。但劣势也是相同，价格更高昂，要比普通版本价格高出1万元。

RIS2的选配项，与DMCR类似，也可以做通讯款eRIS2。对机电部分选配有垫片材料、电缆输出头数量2个、PT100加装、储油柜版本，可选配4-20mA输出。

MCHD的选配项：无。

就选配项数量而言，DGPT2>RIS2>DMCR>MCHD。

6、异处-电缆接线线径

DGPT2：M25x1.5电缆接头，接线：1.5平方、2.5平方、4平方均可，通过 6 节距接线端子进行接线 接线能力：4 mm²（12或 18 个端子）；

DMCR：PG21电缆接头（外径28.3mm，螺距1.814mm），接线：2.5平方（12个端子）；

RIS2：M25x1.5电缆接头，接线：1.5平方、2.5平方（12个端子）；

MCHD：M25x1.5电缆接头，接线：1.5平方、2.5平方，12个端子。

由此可见，在接线、电缆输出头装配方面，DGPT2与RIS2、MCHD是兼容的，但DGPT2可以接线4平方线，RIS2、MCHD接线MAX：2.5平方；DMCR的电缆接头是不兼容的，德标装甲款。

就电缆接线而言，DGPT2>RIS2=MCHD>DMCR。

它们之间还有哪些相同之处？比如温度范围可调、压力范围可调、气体监测固定（出厂既要设定），均可加装全参量双触点实现温度压力气体监测（油位）警示跳闸。

还有哪些异处？待后续实践有新发现，再叙。
