简叙DGPT2/DMCR/RIS2/MCHD的同与异（物理结构不同）

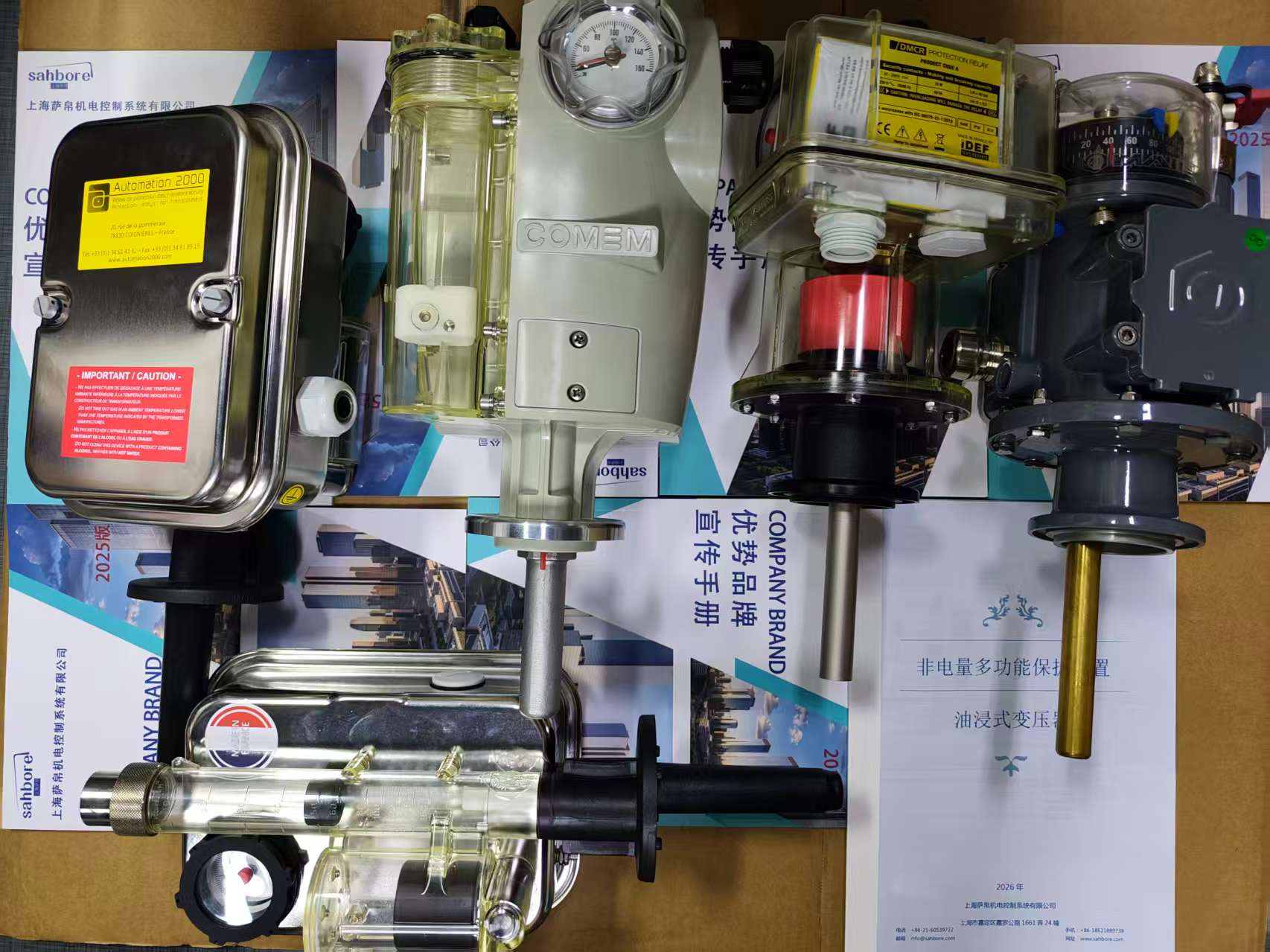

我们拿出四款非电量综合保护装置的实拍照片，发现了没？

异处1：DGPT2、DMCR由2个油量管+2浮子组成；RIS2、MCHD是由1个油量管+1个浮子组成；

DGPT2、DMCR这两款是由两个油量管组成，细长透明管和矮粗透明罐，所以是双浮子设计。

RIS2、MCHD这两款，都只有单个管，其中RIS2的长粗透明管，MCHD是带有铁盖的透明管（更像国产多功能保护器？）

所以四款的物理结构是有区别的。

异处2：四款中只有DGPT2有对气体监测（油位）有定量显示；指示从上到下从10cm3至160cm3。在标准版设置已经在140cnm3就会输出跳闸动作/警示信号。

DMCR没有刻度，所以需要变压器维护的现场人员及时观察小浮子下沉、大斧子下沉TRIP LEVEL时会跳闸短路，断路值170cm3。

RIS2有MAX和MIN刻度，没有具体值，当浮子下沉后，在150cm3（内部已设置）后跳闸断路。

MCHD：有MAX和MIN刻度，没有具体值，当浮子下沉后，在150cm3（内部已设置）后跳闸断路。

所以，只有DGPT2能直接显示气体释放量值，其他3款都不没有刻出具体值。

有变压器制造商问，油位呢？油位值。这四款都是不显示油位值，但DGPT2可以通过气体释放量的刻度值反算油位值。通常的国产油位计，也是不显示值，只是通过颜色来区分，蓝色：油位正常，红色：缺油。所以DGPT2的气体释放监测，可以替代油位计指示。

另外三款，仁者见仁智者见智。

对于现场工作人员，经常询问哪款综合保护装置是三合一、四合一？大家能明白它们的区分了吗？
